PIC18F46K22-E/MV

Microchip(微芯) 主动器件

28 /40/ 44引脚，低功耗，高性能的微控制器采用nanoWatt XLP技术 28/40/44-Pin, Low-Power, High-Performance Microcontrollers with nanoWatt XLP Technology

PIC PIC® XLP™ 18K Microcontroller IC 8-Bit 48MHz 64KB 32K x 16 FLASH 40-UQFN 5x5

立创商城:
PIC 48MHz 闪存：32K@x16bit

得捷:
IC MCU 8BIT 64KB FLASH 40UQFN

艾睿:
MCU 8-bit PIC18 PIC RISC 64KB Flash 2.5V/3.3V/5V Automotive 40-Pin UQFN EP Tube

Allied Electronics:
64KB; Flash; 3968bytes-RAM; 8-bit Family; nanoWatt XLP

安富利:
MCU 8-bit PIC18 PIC RISC 64KB Flash 2.5V/3.3V/5V 40-Pin UQFN EP Tube

PIC18F46K22-E/MV中文资料参数规格

技术参数

RAM大小 3.8K x 8

位数 8

模数转换数ADC 1

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压Max 5.5 V

电源电压Min 1.8 V

封装参数

安装方式 Surface Mount

引脚数 40

封装 UQFN-40

外形尺寸

宽度 5 mm

封装 UQFN-40

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

PIC18F46K22-E/MV引脚图与封装图

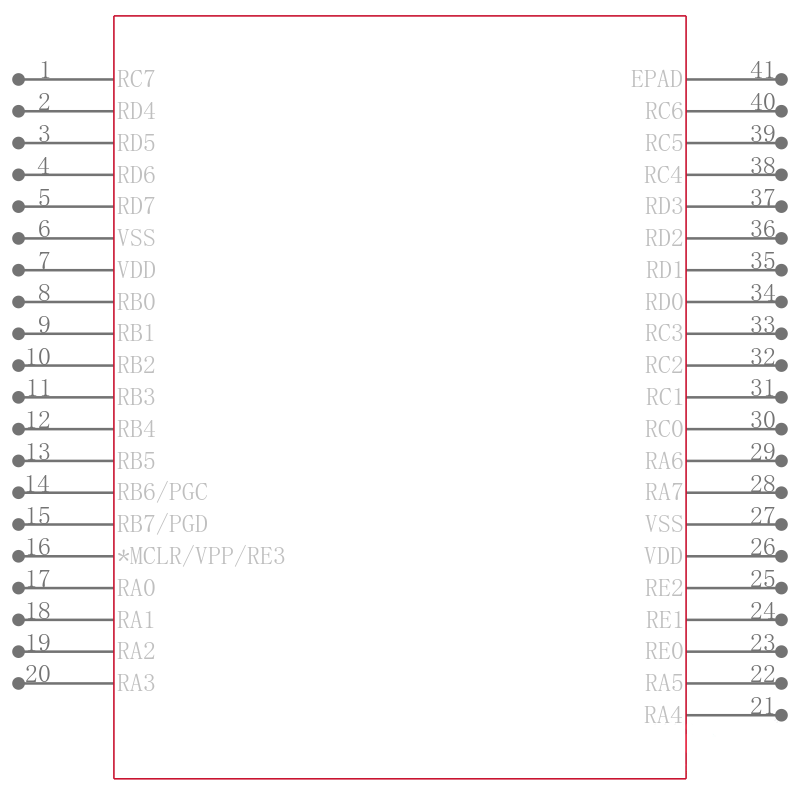

PIC18F46K22-E/MV引脚图

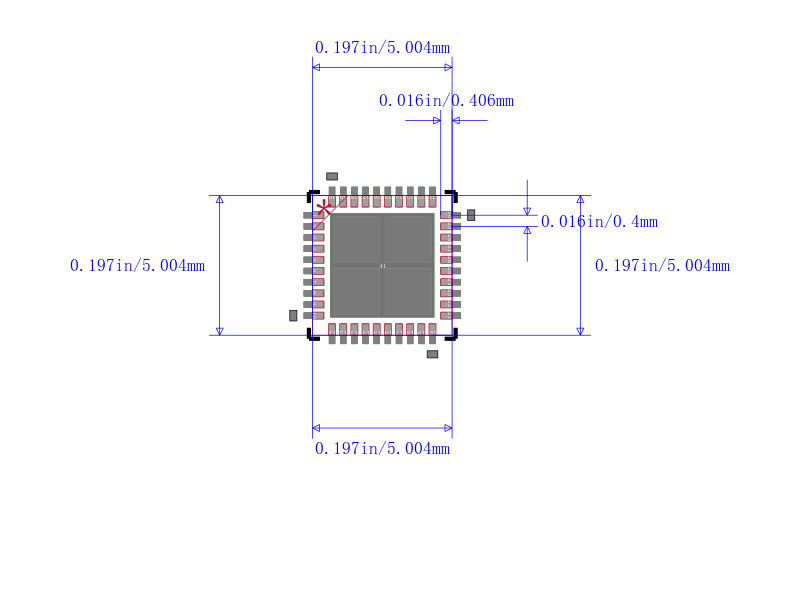

PIC18F46K22-E/MV封装图

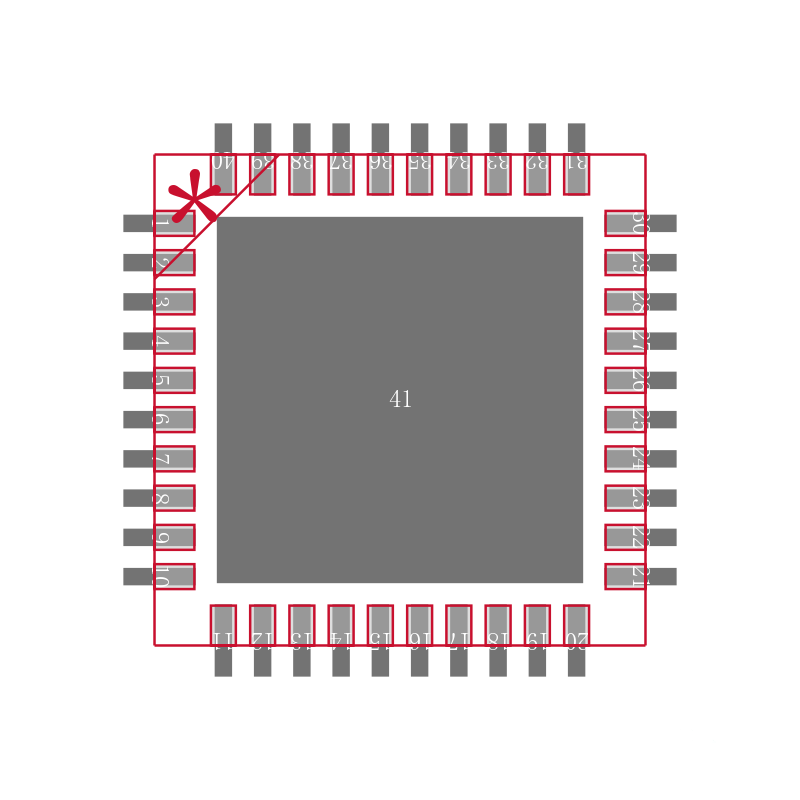

PIC18F46K22-E/MV封装焊盘图

在线购买PIC18F46K22-E/MV

型号	制造商	描述	购买
PIC18F46K22-E/MV	Microchip 微芯	28 /40/ 44引脚，低功耗，高性能的微控制器采用nanoWatt XLP技术 28/40/44-Pin, Low-Power, High-Performance Microcontrollers with nanoWatt XLP Technology	搜索库存

替代型号PIC18F46K22-E/MV

型号/品牌/封装	代替类型	描述	替代型号对比
型号： PIC18F46K22-E/MV 品牌： Microchip 微芯封装： TQFP	当前型号	28 /40/ 44引脚，低功耗，高性能的微控制器采用nanoWatt XLP技术 28/40/44-Pin, Low-Power, High-Performance Microcontrollers with nanoWatt XLP Technology	当前型号
型号： PIC18F46K22-I/MV 品牌：微芯封装： UQFN 64MHz 40Pin	类似代替	PIC18F2xK22/4xK22 8 位闪存微控制器	PIC18F46K22-E/MV和PIC18F46K22-I/MV的区别
型号： PIC18F45K22-I/PT 品牌：微芯封装： TQFP 64MHz 44Pin	功能相似	MICROCHIP PIC18F45K22-I/PT 微控制器, 8位, 闪存, AEC-Q100, PIC18FxxKxx, 64 MHz, 32 KB, 1.5 KB, 44 引脚, TQFP	PIC18F46K22-E/MV和PIC18F45K22-I/PT的区别
型号： PIC18F46K22-I/PT 品牌：微芯封装： TQFP 64MHz 44Pin	功能相似	PIC18F2xK22/4xK22 8 位闪存微控制器### PIC18 微控制器	PIC18F46K22-E/MV和PIC18F46K22-I/PT的区别
