PIC16F1788-E/SP
数据手册.pdfMicrochip(微芯)
主动器件
PIC16F1788-E/SP中文资料参数规格
技术参数
RAM大小 2K x 8
位数 8
工作温度Max 125 ℃
工作温度Min 40 ℃
电源电压Max 5.5 V
电源电压Min 2.3 V
封装参数
安装方式 Through Hole
引脚数 28
封装 SPDIP-28
外形尺寸
封装 SPDIP-28
物理参数
工作温度 -40℃ ~ 125℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
PIC16F1788-E/SP引脚图与封装图

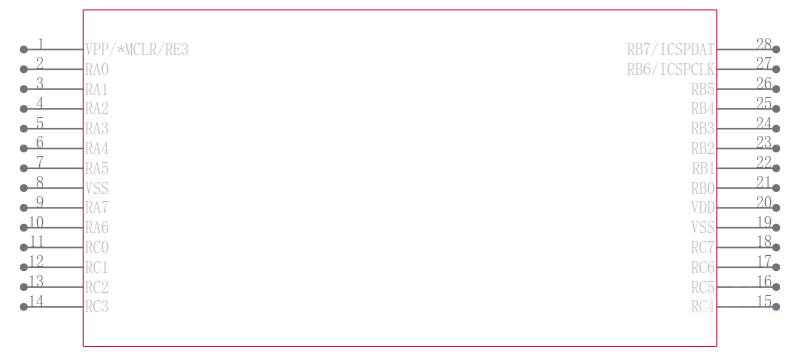

PIC16F1788-E/SP引脚图
PIC16F1788-E/SP封装图
PIC16F1788-E/SP封装焊盘图
在线购买PIC16F1788-E/SP
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PIC16F1788-E/SP | Microchip 微芯 | PIC 32MHz 闪存：16K@x14bit RAM：2KB | 搜索库存 |
替代型号PIC16F1788-E/SP
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PIC16F1788-E/SP 品牌： Microchip 微芯 封装： SPDIP | 当前型号 | PIC 32MHz 闪存：16K@x14bit RAM：2KB | 当前型号 |
| 型号： PIC16F1788T-I/ML 品牌： 微芯 封装： QFN | 完全替代 | PIC 32MHz 闪存：16K@x14bit | PIC16F1788-E/SP和PIC16F1788T-I/ML的区别 |
| 型号： PIC16F1788-I/SS 品牌： 微芯 封装： SSOP 32MHz 28Pin | 功能相似 | MICROCHIP PIC16F1788-I/SS 微控制器, 8位, 闪存, AEC-Q100, PIC16F17xx, 32 MHz, 28 KB, 2 KB, 28 引脚, SSOP | PIC16F1788-E/SP和PIC16F1788-I/SS的区别 |
| 型号： PIC16F1788-I/SP 品牌： 微芯 封装： 28-DIP 32MHz 28Pin | 功能相似 | PIC16F1788/1789 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F1788/1789 系列微控制器基于 Microchip 的增强型中级内核，带 16 层深硬件堆栈和 49 个指令。 这些 MCU 提供高达 8 个 MIP、28 千字节程序存储器、2048 字节 RAM 和 256 字节数据 EEPROM。 板载可配置振荡器，精确度为 ±1%。### 微控制器功能最大 32 MHz CPU 速度 49 个指令 16 级硬件堆栈 32 MHz 内部振荡器 - 可选频率范围 32 MHz 至 31 kHz 25 个输入/输出引脚 –PIC16F1788 36 个输入/输出引脚 –PIC16F1789 XLP 技术 通电重置 POR 通电计时器 PWRT 振荡器启动计时器 OST 掉电重置 BOR 延长监控计时器 WDT 增强型低电压编程 LVP 在线串行编程 ICSP 在线调试 ICD ### 外设15 通道 12 位模拟到数字转换器 – PIC16F1789 11 通道 12 位模拟到数字转换器 – PIC16F1788 8 位数字到模拟转换器 DAC 三个捕获/比较/PWM CCP 模块 两个可编程开关模式控制器 PSMC 三个运算放大器 - PIC16F1789 两个运算放大器 – PIC16F1788 四个比较器 两个 8 位计时器 一个 16 位计时器 主同步串行端口 MSSP，带有 SPI 和 I2C 增强型通用同步异步接收器发射器 EUSART 固定电压参考 FVR | PIC16F1788-E/SP和PIC16F1788-I/SP的区别 |
