PIC18F26K22-E/SO

PIC18F26K22-E/SO

数据手册.pdf
Microchip(微芯) 主动器件

PIC18F2xK22/4xK22 8 位闪存微控制器### PIC18 微控制器

PIC18F2xK22/4xK22 8 位闪存


得捷:
IC MCU 8BIT 64KB FLASH 28SOIC


立创商城:
PIC 48MHz 闪存:32K@x16bit


欧时:
Microchip PIC18F 系列 MCU 8 bit PIC PIC18F26K22-E/SO, 64MHz, 64 kB ROM 闪存, 3.896 kB RAM, SOIC-28


艾睿:
MCU 8-bit PIC18 PIC RISC 64KB Flash 2.5V/3.3V/5V Automotive 28-Pin SOIC W Tube


Allied Electronics:
64KB; Flash; 3968bytes-RAM; 8-bit Family28 SOIC .300in TUBE


安富利:
MCU 8-bit PIC18 PIC RISC 64KB Flash 2.5V/3.3V/5V 28-Pin SOIC W Tube


Verical:
MCU 8-bit PIC RISC 64KB Flash 2.5V/3.3V/5V Automotive 28-Pin SOIC W Tube


Online Components:
MCU 8-bit PIC18 PIC RISC 64KB Flash 2.5V/3.3V/5V Automotive 28-Pin SOIC W Tube


PIC18F26K22-E/SO中文资料参数规格
技术参数

频率 48 MHz

RAM大小 3896 B

耗散功率 1000 mW

模数转换数ADC 1

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压Max 5.5 V

电源电压Min 1.8 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 SOIC-28

外形尺寸

长度 17.9 mm

宽度 7.5 mm

高度 2.35 mm

封装 SOIC-28

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 3A991

HTS代码 8542310001

PIC18F26K22-E/SO引脚图与封装图

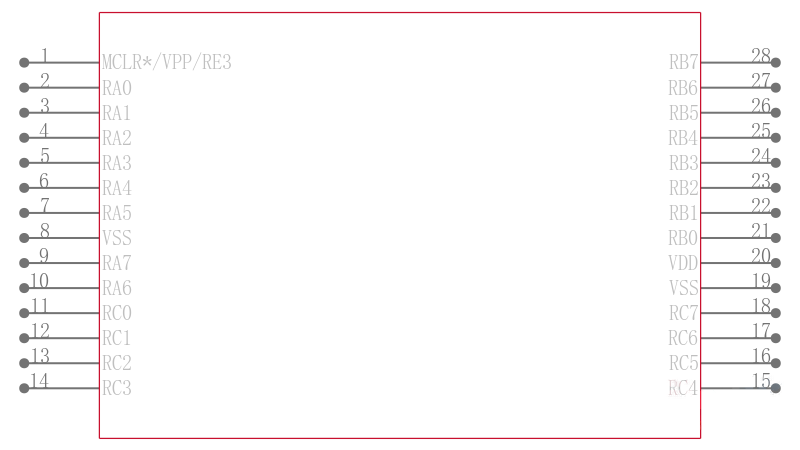

PIC18F26K22-E/SO引脚图

PIC18F26K22-E/SO引脚图

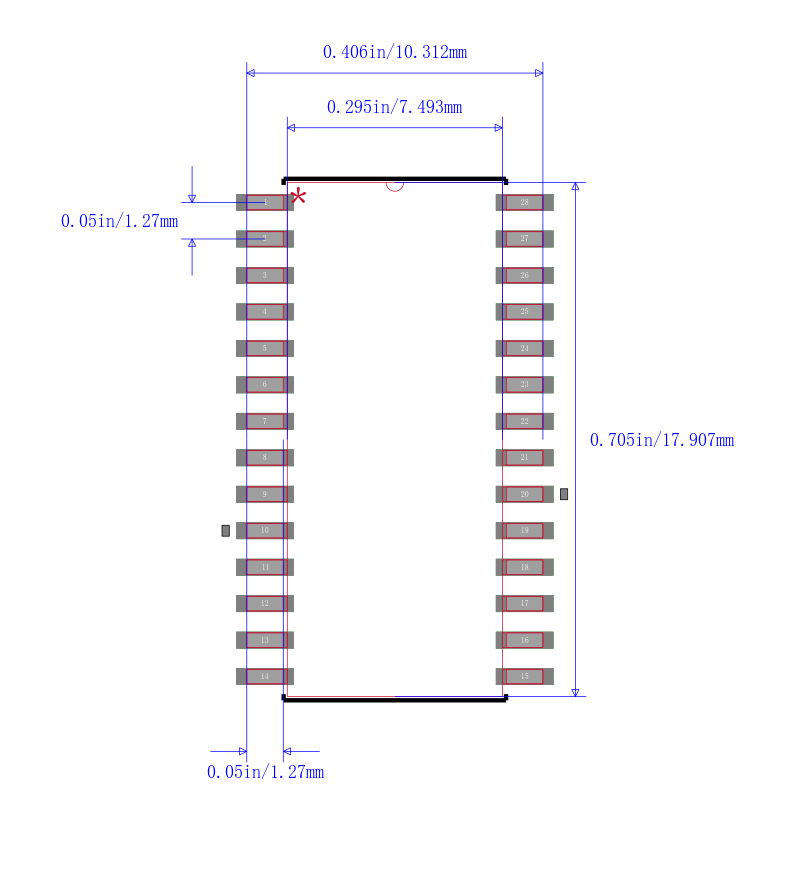

PIC18F26K22-E/SO封装图

PIC18F26K22-E/SO封装图

PIC18F26K22-E/SO封装焊盘图

PIC18F26K22-E/SO封装焊盘图

在线购买PIC18F26K22-E/SO
型号 制造商 描述 购买
PIC18F26K22-E/SO Microchip 微芯 PIC18F2xK22/4xK22 8 位闪存微控制器 ### PIC18 微控制器 搜索库存
替代型号PIC18F26K22-E/SO
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: PIC18F26K22-E/SO

品牌: Microchip 微芯

封装: SOIC

当前型号

PIC18F2xK22/4xK22 8 位闪存微控制器### PIC18 微控制器

当前型号

型号: PIC18F26K22-I/SO

品牌: 微芯

封装: SOIC 64MHz 28Pin

类似代替

MICROCHIP  PIC18F26K22-I/SO  微控制器, 8位, 闪存, AEC-Q100, PIC18FxxKxx, 64 MHz, 64 KB, 3.8 KB, 28 引脚, SOIC

PIC18F26K22-E/SO和PIC18F26K22-I/SO的区别

型号: PIC18F26K22-I/SP

品牌: 微芯

封装: DIP 64MHz 28Pin

功能相似

PIC18F2xK22/4xK22 8 位闪存微控制器

PIC18F26K22-E/SO和PIC18F26K22-I/SP的区别

型号: PIC18LF26K22-I/SS

品牌: 微芯

封装: SSOP 64MHz 28Pin

功能相似

MICROCHIP  PIC18LF26K22-I/SS  微控制器, 8位, 闪存, PIC18LFxxKxx, 64 MHz, 64 KB, 3.8 KB, 28 引脚, SSOP

PIC18F26K22-E/SO和PIC18LF26K22-I/SS的区别
