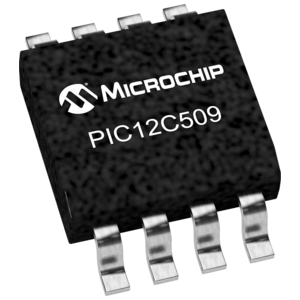

PIC12C509T-04E/SM
数据手册.pdfMicrochip(微芯)
微处理器
PIC12C509T-04E/SM中文资料参数规格
技术参数
电源电压DC 5.00 V, 5.50 V max
时钟频率 4.00MHz max
RAM大小 41 x 8
耗散功率 700 mW
I/O引脚数 5
存取时间 4.00 µs
内核架构 PIC
内核子架构 PIC12
工作温度Max 125 ℃
工作温度Min 40 ℃
耗散功率Max 700 mW
电源电压Max 5.5 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
长度 5.33 mm
宽度 5.38 mm
高度 1.98 mm
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
PIC12C509T-04E/SM引脚图与封装图
PIC12C509T-04E/SM引脚图
PIC12C509T-04E/SM封装图
PIC12C509T-04E/SM封装焊盘图
在线购买PIC12C509T-04E/SM
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PIC12C509T-04E/SM | Microchip 微芯 | 8引脚， 8位CMOS微控制器 8-Pin, 8-Bit CMOS Microcontrollers | 搜索库存 |
替代型号PIC12C509T-04E/SM
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PIC12C509T-04E/SM 品牌： Microchip 微芯 封装： SOIC 4MHz 8Pin | 当前型号 | 8引脚， 8位CMOS微控制器 8-Pin, 8-Bit CMOS Microcontrollers | 当前型号 |
| 型号： PIC12F509T-E/SN 品牌： 微芯 封装： SOIC-8 | 完全替代 | PIC PIC 12F Microcontroller IC 8Bit 4MHz 1.5KB 1K x 12 FLASH 8-SOIC | PIC12C509T-04E/SM和PIC12F509T-E/SN的区别 |
| 型号： PIC12C509-04/SM 品牌： 微芯 封装： SOIC 4MHz 8Pin | 类似代替 | PIC12 系列 41 B RAM 1 K x 12 位 EPROM 8 位 CMOS 微控制器 - SOIC-8 | PIC12C509T-04E/SM和PIC12C509-04/SM的区别 |
| 型号： PIC12C509-04I/SM 品牌： 微芯 封装： SOIC 4MHz 8Pin | 类似代替 | PIC12 系列 41 B RAM 1 K x 12位 EPROM 8位 CMOS 微控制器 - SOIC-8 | PIC12C509T-04E/SM和PIC12C509-04I/SM的区别 |
