PIC16C505T-20I/SL

Microchip(微芯) 主动器件

14引脚， 8位CMOS微控制器 14-Pin, 8-Bit CMOS Microcontroller

PIC series IC 8 位 20MHz 1.5KB（1K x 12） OTP 14-SOIC

立创商城:
PIC16C505T-20I/SL

得捷:
IC MCU 8BIT 1.5KB OTP 14SOIC

艾睿:
MCU 8-bit PIC16 PIC RISC 1.5KB EPROM 3.3V/5V 14-Pin SOIC N T/R

Chip1Stop:
MCU 8-bit PIC16 PIC RISC 1.5KB EPROM 3.3V/5V 14-Pin SOIC N T/R

PIC16C505T-20I/SL中文资料参数规格

技术参数

电源电压DC 5.00 V, 5.50 V max

时钟频率 20.0MHz max

RAM大小 72 x 8

位数 8

FLASH内存容量 1.5 KB

I/O引脚数 11

存取时间 20.0 µs

内核架构 PIC

内核子架构 PIC16

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

PIC16C505T-20I/SL引脚图与封装图

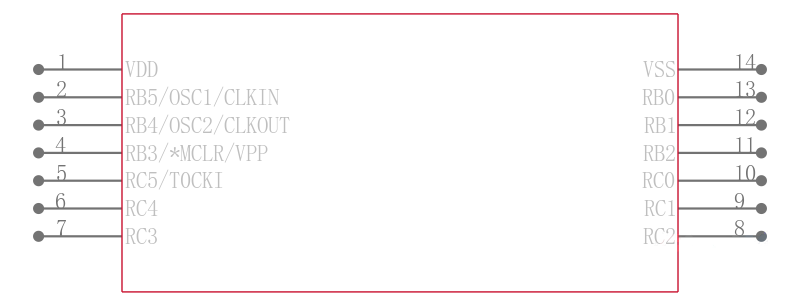

PIC16C505T-20I/SL引脚图

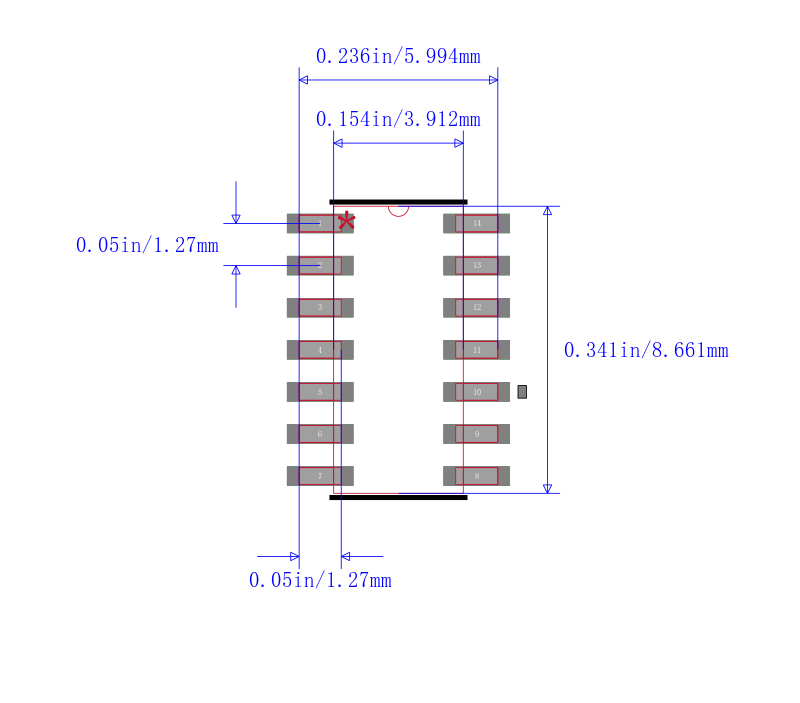

PIC16C505T-20I/SL封装图

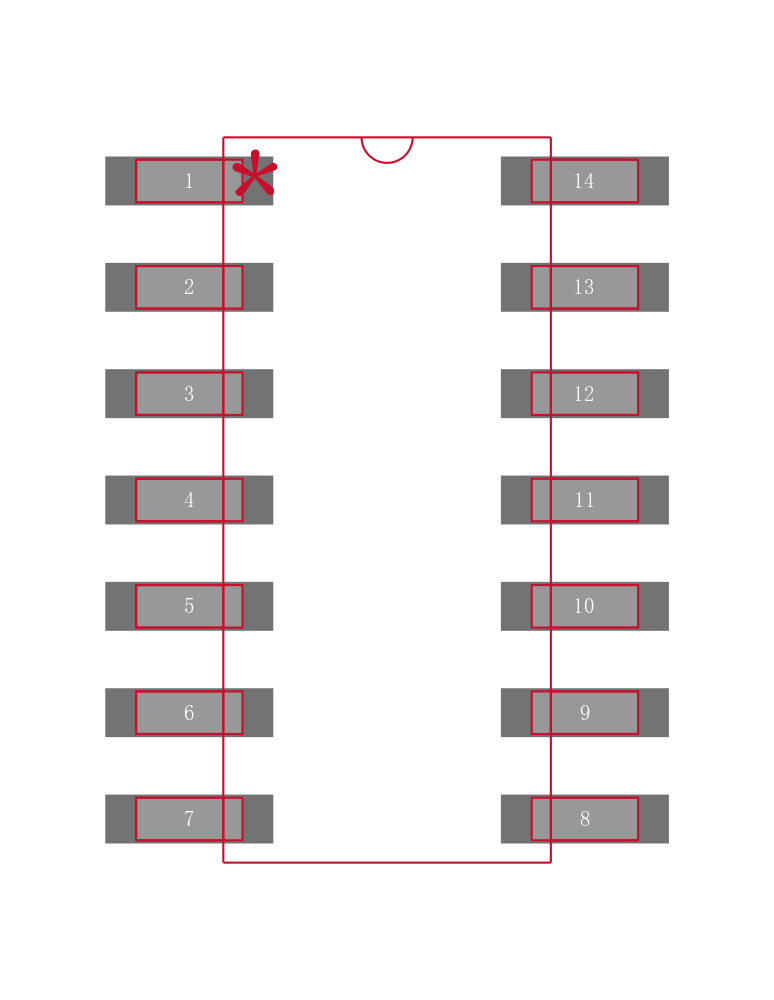

PIC16C505T-20I/SL封装焊盘图

在线购买PIC16C505T-20I/SL

型号	制造商	描述	购买
PIC16C505T-20I/SL	Microchip 微芯	14引脚， 8位CMOS微控制器 14-Pin, 8-Bit CMOS Microcontroller	搜索库存

替代型号PIC16C505T-20I/SL

型号/品牌/封装	代替类型	描述	替代型号对比
型号： PIC16C505T-20I/SL 品牌： Microchip 微芯封装： SOIC 20MHz 14Pin	当前型号	14引脚， 8位CMOS微控制器 14-Pin, 8-Bit CMOS Microcontroller	当前型号
型号： PIC16C505T-20/SL 品牌：微芯封装： SOIC 20MHz 14Pin	完全替代	14引脚， 8位CMOS微控制器 14-Pin, 8-Bit CMOS Microcontroller	PIC16C505T-20I/SL和PIC16C505T-20/SL的区别
型号： PIC16F505T-I/SL 品牌：微芯封装： SOIC 20MHz 14Pin	类似代替	MICROCHIP PIC16F505T-I/SL 芯片, 微控制器, 8位, PIC16, 20MHZ, SOIC-14	PIC16C505T-20I/SL和PIC16F505T-I/SL的区别
型号： PIC16C505-20I/SL 品牌：微芯封装： SOIC 8Bit 20MHz 14Pin	类似代替	PIC16 系列 72 B RAM 1 K x 12位 EPROM 8位 CMOS 微控制器 - SOIC-14	PIC16C505T-20I/SL和PIC16C505-20I/SL的区别
