PIC12LC509AT-04/SM

Microchip(微芯) 主动器件

8引脚， 8位CMOS微控制器 8-Pin, 8-Bit CMOS Microcontrollers

PIC PIC® 12C Microcontroller IC 8-Bit 4MHz 1.5KB 1K x 12 OTP 8-SOIJ

得捷:
IC MCU 8BIT 1.5KB OTP 8SOIJ

艾睿:
MCU 8-bit PIC12 PIC RISC 1.5KB EPROM 3.3V/5V 8-Pin SOIJ T/R

PIC12LC509AT-04/SM中文资料参数规格

技术参数

电源电压DC 5.00 V, 5.50 V max

时钟频率 4.00MHz max

RAM大小 41 B

I/O引脚数 5

存取时间 4.00 µs

内核架构 PIC

内核子架构 PIC12

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 700 mW

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

PIC12LC509AT-04/SM引脚图与封装图

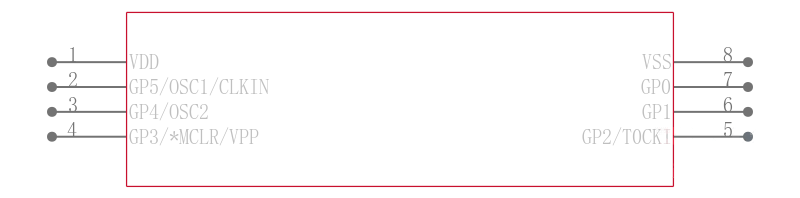

PIC12LC509AT-04/SM引脚图

PIC12LC509AT-04/SM封装图

PIC12LC509AT-04/SM封装焊盘图

在线购买PIC12LC509AT-04/SM

型号	制造商	描述	购买
PIC12LC509AT-04/SM	Microchip 微芯	8引脚， 8位CMOS微控制器 8-Pin, 8-Bit CMOS Microcontrollers	搜索库存

替代型号PIC12LC509AT-04/SM

型号/品牌/封装	代替类型	描述	替代型号对比
型号： PIC12LC509AT-04/SM 品牌： Microchip 微芯封装： SOIC 4MHz 8Pin	当前型号	8引脚， 8位CMOS微控制器 8-Pin, 8-Bit CMOS Microcontrollers	当前型号
型号： PIC12C509A-04/P 品牌：微芯封装： DIP 4MHz 8Pin	类似代替	MICROCHIP PIC12C509A-04/P 微控制器, 8位, 一次性可编程, PIC12C5xx, 4 MHz, 1.5 KB, 41 Byte, 8 引脚, DIP	PIC12LC509AT-04/SM和PIC12C509A-04/P的区别
型号： PIC12C509A-04I/SM 品牌：微芯封装： SOIC 4MHz 8Pin	类似代替	MICROCHIP PIC12C509A-04I/SM 微控制器, 8位, 一次性可编程, PIC12C5xx, 4 MHz, 1.5 KB, 41 Byte, 8 引脚, SOIC	PIC12LC509AT-04/SM和PIC12C509A-04I/SM的区别
型号： PIC12C509A-04/SM 品牌：微芯封装： SOIC 8Bit 4MHz 8Pin	类似代替	MICROCHIP PIC12C509A-04/SM 微控制器, 8位, 一次性可编程, PIC12C5xx, 4 MHz, 1.5 KB, 41 Byte, 8 引脚, SOIC	PIC12LC509AT-04/SM和PIC12C509A-04/SM的区别
