PIC18F8720-I/PT

PIC18F8720-I/PT

数据手册.pdf
Microchip(微芯) 主动器件

MICROCHIP  PIC18F8720-I/PT  微控制器, 8位, 闪存, PIC18F8xxx, 25 MHz, 128 KB, 3.75 KB, 80 引脚, TQFP

PIC18F6520/6620/6720/8520/8620/8720 8 位闪存


得捷:
IC MCU 8BIT 128KB FLASH 80TQFP


欧时:
Microchip PIC18F 系列 MCU 8 bit PIC PIC18F8720-I/PT, 25MHz, 1.024 kB、128 kB ROM 闪存, 3.84 kB RAM, TQFP-80


立创商城:
PIC 25MHz 闪存：64K@x16bit


贸泽:
8位微控制器 -MCU 128KB 3840 RAM 68I/O


e络盟:
8位 MCU微控制单元, 闪存, PIC18 Family PIC18F87xx Series Microcontrollers, 25 MHz, 128 KB, 3.75 KB, 80 引脚


艾睿:
MCU 8-bit PIC18 PIC RISC 128KB Flash 5V 80-Pin TQFP Tray


Allied Electronics:
PIC18F8720-I/PT, 8bit PIC Microcontroller, 25MHz, 128kb, 1024 B Flash, 80-Pin TQFP


安富利:
MCU 8-bit PIC18 PIC RISC 128KB Flash 5V 80-Pin TQFP Tray


Chip1Stop:
MCU 8-bit PIC18 PIC RISC 128KB Flash 5V 80-Pin TQFP Tray


TME:
PIC microcontroller; EEPROM:1024B; SRAM:3840B; 25MHz; SMD; TQFP80


Verical:
MCU 8-bit PIC18 PIC RISC 128KB Flash 5V 80-Pin TQFP Tray


Newark:
# MICROCHIP  PIC18F8720-I/PT  8 Bit Microcontroller, Flash, PIC18F8xxx, 25 MHz, 128 KB, 3.75 KB, 80 Pins, TQFP


儒卓力:
**PIC18F 128K TQFP80 85°C **


DeviceMart:
IC MCU FLASH 64KX16 EE 80TQFP


PIC18F8720-I/PT中文资料参数规格
技术参数

频率 25 MHz

电源电压DC 5.00 V, 5.50 V max

工作电压 4.2V ~ 5.5V

针脚数 80

时钟频率 40 MHz

RAM大小 3.75 KB

位数 8

耗散功率 1000 mW

FLASH内存容量 128 KB

I/O引脚数 68

存取时间 25.0 µs

内核架构 PIC

内存容量 64000 B

内核子架构 PIC18

模数转换数ADC 1

输入/输出数 68 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 4.2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.2 V

封装参数

安装方式 Surface Mount

引脚数 80

封装 TQFP-80

外形尺寸

长度 12 mm

宽度 12 mm

高度 1 mm

封装 TQFP-80

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tray

制造应用 Lighting, 工业, 照明, 车用, 医用, 安全, Industrial, Security, Motor Drive & Control, Automotive, 电机驱动与控制, 消费电子产品, Consumer Electronics, Medical

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 3A991.a.2

PIC18F8720-I/PT引脚图与封装图

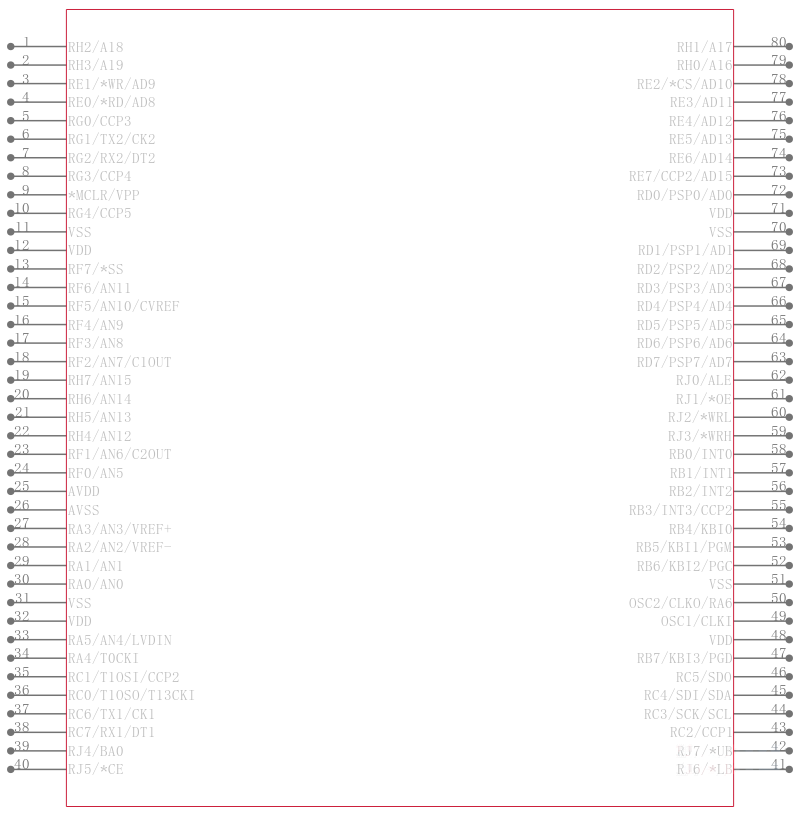

PIC18F8720-I/PT引脚图

PIC18F8720-I/PT引脚图

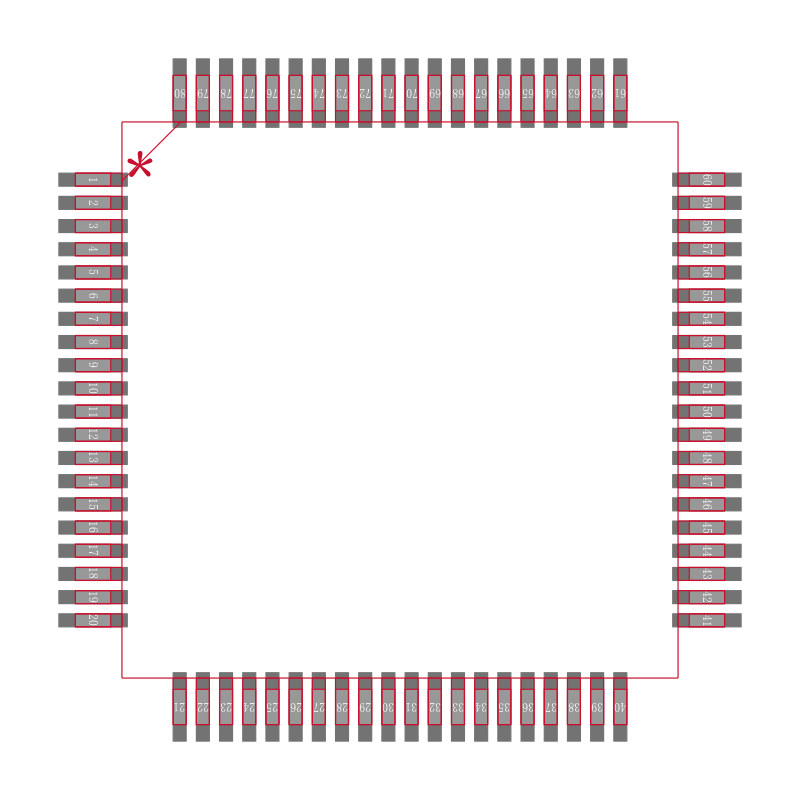

PIC18F8720-I/PT封装图

PIC18F8720-I/PT封装图

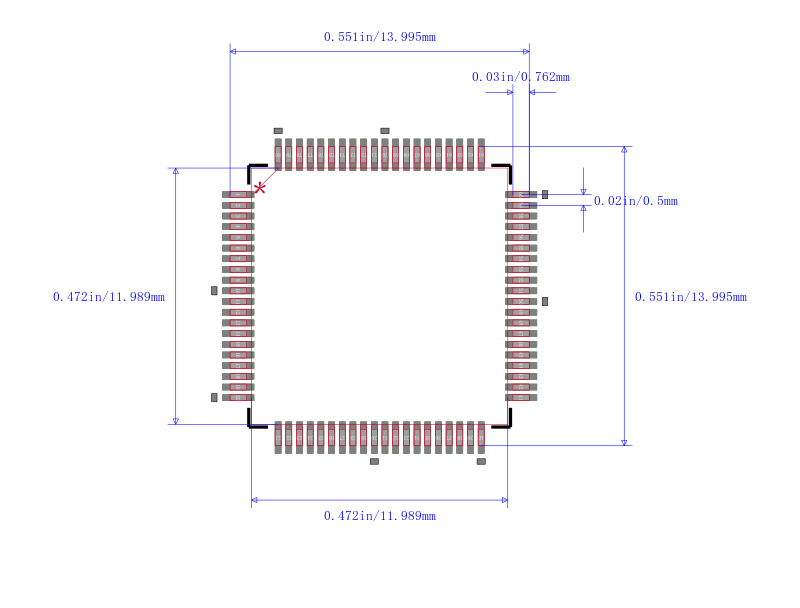

PIC18F8720-I/PT封装焊盘图

PIC18F8720-I/PT封装焊盘图

在线购买PIC18F8720-I/PT
型号 制造商 描述 购买
PIC18F8720-I/PT Microchip 微芯 MICROCHIP  PIC18F8720-I/PT  微控制器, 8位, 闪存, PIC18F8xxx, 25 MHz, 128 KB, 3.75 KB, 80 引脚, TQFP 搜索库存
替代型号PIC18F8720-I/PT
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： PIC18F8720-I/PT

品牌： Microchip 微芯

封装： TQFP 8Bit 25MHz 80Pin

当前型号

MICROCHIP  PIC18F8720-I/PT  微控制器, 8位, 闪存, PIC18F8xxx, 25 MHz, 128 KB, 3.75 KB, 80 引脚, TQFP

当前型号

型号： PIC18F8722-I/PT

品牌： 微芯

封装： TQFP 8Bit 40MHz 80Pin

类似代替

PIC18F8527/8622/8627/8722 8 位微控制器Microchip 的 PIC18F 微控制器是 Microchip 产品线中功能最强大的 8 位设备。 该系列包含的 CAN、LIN 和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用 XLP（极低功耗）技术，用于功耗为关键考量的应用。 Microchip PIC18F8527/8622/8627/8722 系列微控制器是基于 Microchip PIC18 体系结构的 8 位设备，包括了 XLP极低功率）技术。### 微控制器功能C 语言编译器优化体系结构 软件控制下可自编程 优先级别，用于中断 8 x 8 单周期硬件倍增器 通过两个引脚实现 In-Circuit Serial Programming™ ICSP™ 通过两个引脚实现在线调试 ICD 宽工作电压范围：2.0V 至 5.5V 可编程掉电重置 BOR，带软件启用选项 延长监控计时器 WDT 灵活振荡器结构 ### 电源管理功能运行：CPU 开，外围设备开 空闲：CPU 关，外围设备开 睡眠：CPU 关，外围设备关 超低 50 nA 输入泄漏 运行模式电流低至 25μA 典型值 空闲模式电流低至 6.8μA 典型值 睡眠模式电流低至 120 nA 典型值 计时器 1 振荡器：900 nA，32 kHz，2V 监控计时器：1.6 μA，2V 典型值 双速振荡器启动 ### 外围功能高电流汇电流/源电流 25 mA/25 mA 三个可编程外部中断 四个输入变化中断 三个增强型采集/比较/PWM ECCP 模块 两个采集/比较/PWM CCP 模块 主同步串行端口 MSSP 模块 - 支持 3 线 SPI（所有 4 种模式）和 I2C™ 增强型可寻址 USART 模块组（无需外部晶体） 10 位模拟到数字转换器 - 12 或 16 通道，取决于型号 双模拟比较器，带输入多路复用 可编程 16 级高/低电压检测 HLVD 模块 ### PIC18 微控制器

PIC18F8720-I/PT和PIC18F8722-I/PT的区别

型号： PIC18LF8720-I/PT

品牌： 微芯

封装： TQFP 8Bit 25MHz 80Pin

类似代替

MICROCHIP  PIC18LF8720-I/PT  微控制器, 8位, 闪存, PIC18LF8xxx, 25 MHz, 128 KB, 3.75 KB, 80 引脚, TQFP

PIC18F8720-I/PT和PIC18LF8720-I/PT的区别

型号： PIC18F8520-I/PT

品牌： 微芯

封装： TQFP 8Bit 40MHz 80Pin

类似代替

MICROCHIP  PIC18F8520-I/PT  微控制器, 8位, 闪存, PIC18F8xxx, 40 MHz, 32 KB, 2 KB, 80 引脚, TQFP

PIC18F8720-I/PT和PIC18F8520-I/PT的区别
