PIC16F716-I/SO

PIC16F716-I/SO

数据手册.pdf
Microchip(微芯) 主动器件

MICROCHIP  PIC16F716-I/SO  微控制器, 8位, 闪存, AEC-Q100, PIC16F, 20 MHz, 3.5 KB, 128 Byte, 18 引脚, SOIC

PIC16F716 8 位闪存

的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。

PIC16F716 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 可提供高达 5 MIP、14 千字节的程序存储器和 368 字节的 RAM。

### 微控制器功能

最大 20 MHz CPU 速度

35 指令

8 级硬件堆栈

13 个输入/输出引脚

通电重置 POR

通电计时器 PWRT

振荡器启动计时器 OST

掉电重置 BOR

监控器计时器 WDT

在线串行编程 ICSP

### 外设

4 通道 8 位模拟到数字转换器 ADC

增强型捕获、比较、PWM 模块

两个 8 位计时器

一个 16 位计时器

PIC16F716-I/SO中文资料参数规格
技术参数

电源电压DC 5.00 V, 5.50 V max

工作电压 2V ~ 5.5V

针脚数 18

时钟频率 20 MHz

RAM大小 128 B

位数 8

耗散功率 1000 mW

FLASH内存容量 3.5 KB

I/O引脚数 13

存取时间 20.0 µs

内核架构 PIC

模数转换数ADC 1

输入/输出数 13 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 18

封装 SOIC-18

外形尺寸

长度 11.55 mm

宽度 7.5 mm

高度 2.35 mm

封装 SOIC-18

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Lighting, 工业, 医用, 车用, 电机驱动与控制, 消费电子产品, Medical, Automotive, Consumer Electronics, Security, Automotive, Automotive, Consumer Electronics, , Motor Drive & Control, 安全

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8542310001

PIC16F716-I/SO引脚图与封装图
PIC16F716-I/SO引脚图

PIC16F716-I/SO引脚图

PIC16F716-I/SO封装图

PIC16F716-I/SO封装图

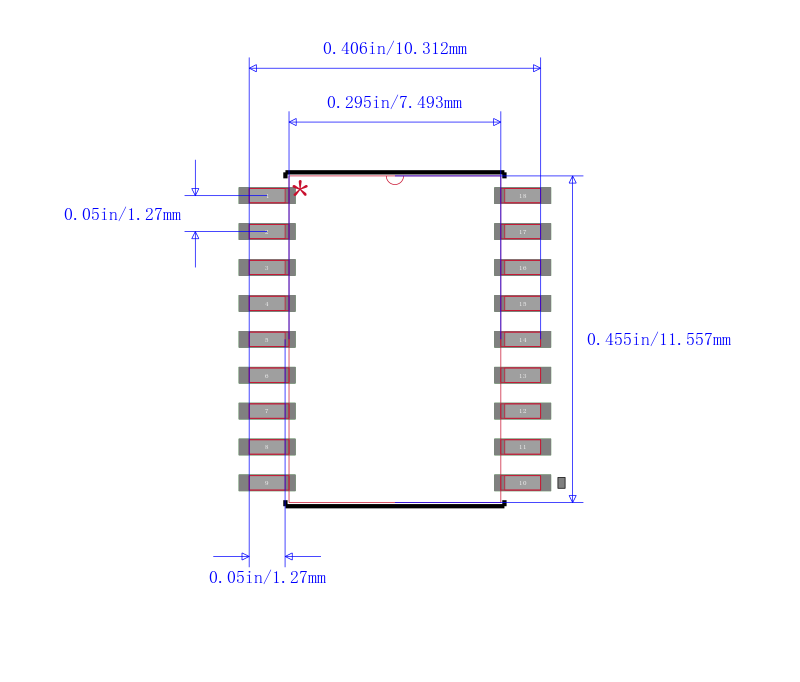

PIC16F716-I/SO封装焊盘图

PIC16F716-I/SO封装焊盘图

在线购买PIC16F716-I/SO
型号 制造商 描述 购买
PIC16F716-I/SO Microchip 微芯 MICROCHIP  PIC16F716-I/SO  微控制器, 8位, 闪存, AEC-Q100, PIC16F, 20 MHz, 3.5 KB, 128 Byte, 18 引脚, SOIC 搜索库存
替代型号PIC16F716-I/SO
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： PIC16F716-I/SO

品牌： Microchip 微芯

封装： SOIC 8Bit 20MHz 18Pin

当前型号

MICROCHIP  PIC16F716-I/SO  微控制器, 8位, 闪存, AEC-Q100, PIC16F, 20 MHz, 3.5 KB, 128 Byte, 18 引脚, SOIC

当前型号

型号： PIC16F716T-I/SO

品牌： 微芯

封装： SOIC 20MHz 18Pin

类似代替

MICROCHIP  PIC16F716T-I/SO  微控制器, 8位, 闪存, AEC-Q100, PIC16F, 20 MHz, 3.5 KB, 128 Byte, 18 引脚, SOIC

PIC16F716-I/SO和PIC16F716T-I/SO的区别

型号： PIC16C715-04/SO

品牌： 微芯

封装： SOIC 8Bit 4MHz 18Pin

类似代替

8位CMOS微控制器与A / D转换器 8-Bit CMOS Microcontrollers with A/D Converter

PIC16F716-I/SO和PIC16C715-04/SO的区别

型号： PIC16C715-20I/SO

品牌： 微芯

封装： SOIC 8Bit 20MHz 18Pin

类似代替

MICROCHIP  PIC16C715-20I/SO  微控制器, 8位, 一次性可编程, PIC16C7xx, 20 MHz, 3.5 KB, 128 Byte, 18 引脚, SOIC

PIC16F716-I/SO和PIC16C715-20I/SO的区别
