OF105JE
数据手册.pdf
Ohmite
被动器件
OF105JE中文资料参数规格
技术参数
额定电压DC 350 V
容差 ±5 %
额定功率 500 mW
产品系列 OF
电阻 1 MΩ
阻值偏差 ±5 %
额定电压 350 V
封装参数
安装方式 Through Hole
引脚数 2
封装 轴向引线
外形尺寸
长度 10.3 mm
直径 3.80 mm
封装 轴向引线
其他
产品生命周期 Active
包装方式 Bulk
最小包装 1000
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
HTS代码 8533100060
OF105JE引脚图与封装图
OF105JE引脚图

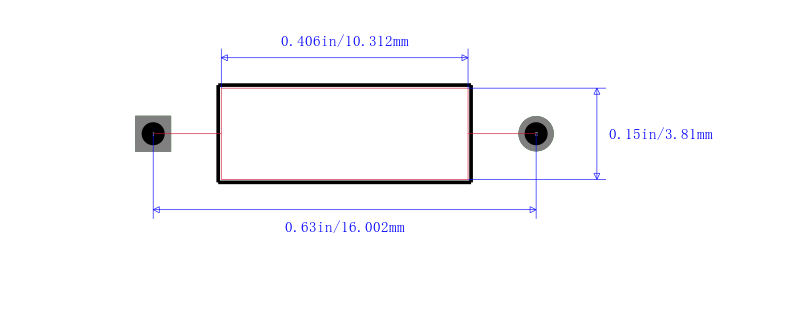

OF105JE封装图
OF105JE封装焊盘图
替代型号OF105JE
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： OF105JE 品牌： Ohmite 封装： 1MΩ 500mW ±5% | 当前型号 | OHMITE OF105JE. 合成碳膜电阻, 1兆欧 5% 0.5W 350V | 当前型号 |
| 型号： CBT50J1M0 品牌： Neohm 封装： 1MΩ 500mW ±5% | 完全替代 | TE CONNECTIVITY / NEOHM CBT50J1M0 通孔电阻器, CBT系列, 1 Mohm, 500 mW, ± 5%, 350 V, 轴向引线 | OF105JE和CBT50J1M0的区别 |
| 型号： VR37000001004JR500 品牌： 威世 封装： Axial 1MΩ 0.5W ±5% | 功能相似 | VR37 系列，轴向VR37 系列 Vishay 金属膜电阻器。 额定功率最小 0.5W，高度可靠且质量最佳。 这些电阻器涂有浅蓝色漆，可提供电气、机械和气候保护。 提供各种欧姆 高脉冲负载能力 10 kV 技术：金属上釉70°C 时额定功率 | 0.5W ---|--- 电阻容差 | ±5% 温度系数 | 200ppm/°C 极限元件电压 | 3500V 直流或 2500V 交流 绝缘电阻 | 104MΩ 工作温度 | \- 55 ° C → +155 ° C 主体长度 | 9mm 主体直径 | 4mm 引线长度 | 26mm 引线直径 | 0.7mm | OF105JE和VR37000001004JR500的区别 |
