OPA4131NJG4

OPA4131NJG4

TI 德州仪器 主动器件

通用FET输入运算放大器 General-Purpose FET-INPUT OPERATIONAL AMPLIFIERS

DESCRIPON

The OPA131 series of FET-input op amps provides high performance at low cost. Single, dual, and quad versions in industry-standard pinouts allow cost-effective design options.

The OPA131 series offers excellent general-purpose perfor mance, including low offset voltage, drift, and good dynamic characteristics.

FEATURES

●FET INPUT: IB = 50pA max

●LOW OFFSET VOLTAGE: 750µV max

●WIDE SUPPLY RANGE: ±4.5V to ±18V

●SLEW RATE: 10V/µs

●WIDE BANDWIDTH: 4MHz

●EXCELLENT CAPACITIVE LOAD DRIVE

●SINGLE, DUAL, QUAD VERSIONS

OPA4131NJG4中文资料参数规格
技术参数

供电电流 1.5 mA

电路数 4

通道数 4

共模抑制比 70dB ~ 80dB

输入补偿漂移 2.00 µV/K

带宽 4.00 MHz

转换速率 10.0 V/μs

增益频宽积 4 MHz

过温保护 No

输入补偿电压 200 µV

输入偏置电流 5 pA

工作温度Max 85 ℃

工作温度Min 40 ℃

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

OPA4131NJG4引脚图与封装图
OPA4131NJG4引脚图

OPA4131NJG4引脚图

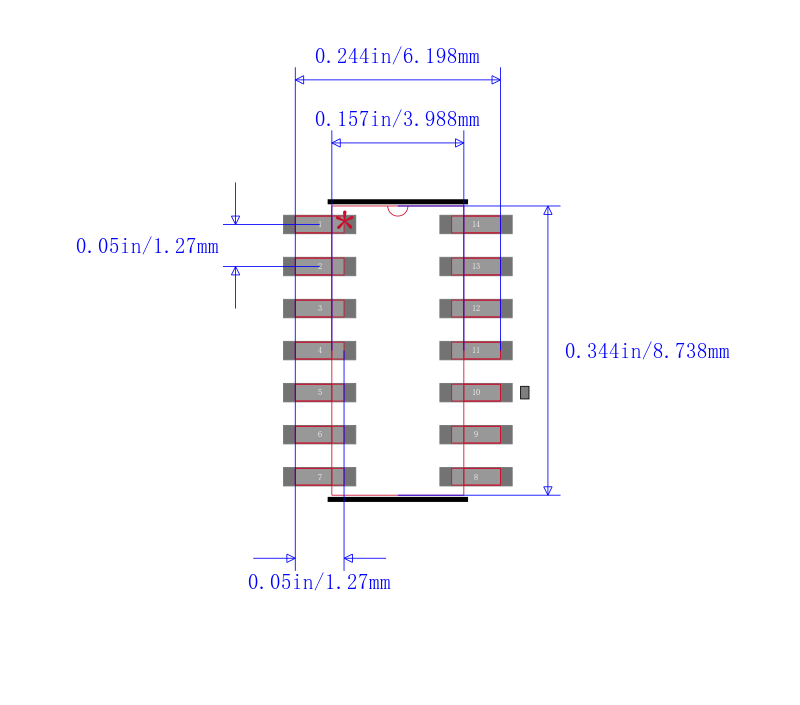

OPA4131NJG4封装图

OPA4131NJG4封装图

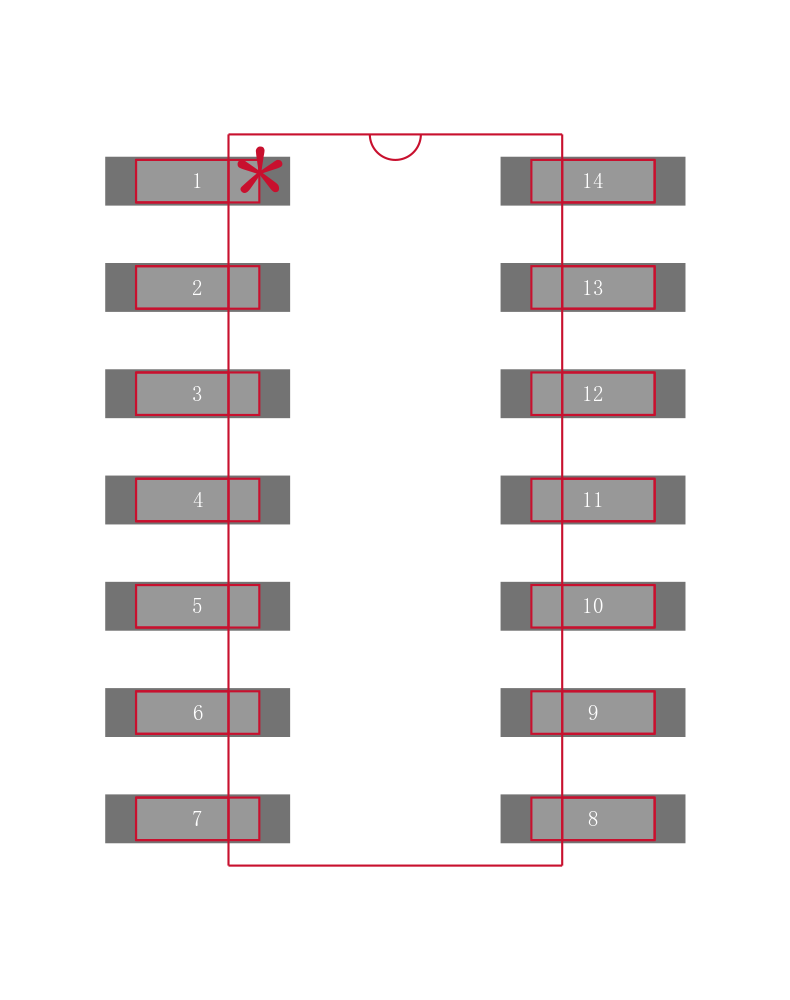

OPA4131NJG4封装焊盘图

OPA4131NJG4封装焊盘图

在线购买OPA4131NJG4
型号 制造商 描述 购买
OPA4131NJG4 TI 德州仪器 通用FET输入运算放大器 General-Purpose FET-INPUT OPERATIONAL AMPLIFIERS 搜索库存
替代型号OPA4131NJG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： OPA4131NJG4

品牌： TI 德州仪器

封装： SOIC 4MHz 4Channel 14Pin

当前型号

通用FET输入运算放大器 General-Purpose FET-INPUT OPERATIONAL AMPLIFIERS

当前型号

型号： OPA4131NJ

品牌： 德州仪器

封装： SOIC 4MHz 4Channel 14Pin

类似代替

TEXAS INSTRUMENTS  OPA4131NJ  运算放大器, 四路, 4 MHz, 4个放大器, 10 V/µs, 9V 至 36V, SOIC, 14 引脚

OPA4131NJG4和OPA4131NJ的区别
