OPA2691IDRG4
TI
德州仪器
电子元器件分类
OPA2691IDRG4中文资料参数规格
技术参数
供电电流 10.2 mA
电路数 2
通道数 2
耗散功率 0.756 W
共模抑制比 50 dB
输入补偿漂移 20.0 µV/K
带宽 280 MHz
转换速率 2.10 kV/μs
增益频宽积 2 GHz
输入补偿电压 800 µV
输入偏置电流 15 µA
可用通道 S, D, T
工作温度Max 85 ℃
工作温度Min -40 ℃
3dB带宽 280 MHz
增益带宽 210 MHz
共模抑制比Min 50 dB
电源电压Max 12 V
电源电压Min 5 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
OPA2691IDRG4引脚图与封装图

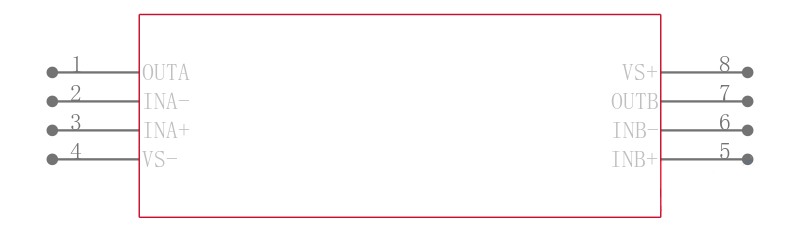

OPA2691IDRG4引脚图
OPA2691IDRG4封装图
OPA2691IDRG4封装焊盘图
在线购买OPA2691IDRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| OPA2691IDRG4 | TI 德州仪器 | ADSL Driver and Receiver Dual 210MHz 8Pin SOIC T/R | 搜索库存 |
替代型号OPA2691IDRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： OPA2691IDRG4 品牌： TI 德州仪器 封装： SOIC 8Pin 2.1kV/us 2Channel | 当前型号 | ADSL Driver and Receiver Dual 210MHz 8Pin SOIC T/R | 当前型号 |
| 型号： OPA2691IDR 品牌： 德州仪器 封装： SOIC 8Pin 2.1kV/us 2Channel | 完全替代 | 具有禁用功能的双路宽带电流反馈运算放大器 8-SOIC -40 to 85 | OPA2691IDRG4和OPA2691IDR的区别 |
| 型号： OPA2691IDG4 品牌： 德州仪器 封装： SOIC 8Pin 2.1kV/us 2Channel | 完全替代 | ADSL Driver and Receiver Dual 210MHz 8Pin SOIC Tube | OPA2691IDRG4和OPA2691IDG4的区别 |
| 型号： OPA2691ID 品牌： 德州仪器 封装： SOIC 280MHz 2Channel 8Pin | 类似代替 | Texas Instruments 系列电流反馈运算放大器。 电流反馈运算放大器采用电路拓扑，速度快于电压模式设备，从而实现更好的高频性能。 它们特别适用于具有适度直流精确度要求的高度和视频应用。### 运算放大器，Texas Instruments | OPA2691IDRG4和OPA2691ID的区别 |
