NLAS3699BMN1R2G

NLAS3699BMN1R2G

数据手册.pdf
ON Semiconductor(安森美) 电子元器件分类

DPDT模拟开关,超低导通电阻

2 Circuit IC Switch 2:2 550mOhm 16-QFN 3x3


得捷:
IC SWITCH DUAL DPDT 16QFN


贸泽:
Analog Switch ICs LOGIC DPDT ANALOG SW


艾睿:
Analog Switch Dual DPDT 16-Pin QFN EP T/R


安富利:
Analog Switch Dual DPDT 16-Pin QFN EP T/R


富昌:
NLAS 系列 双刀双掷 4.5 V 0.65 Ohm 表面贴装 双 超低导通电阻 模拟开关 - QFN-16


Chip1Stop:
Analog Switch Dual DPDT 16-Pin QFN EP T/R


Verical:
Analog Switch Dual DPDT 16-Pin QFN EP T/R


力源芯城:
双DPDT模拟开关,超低导通电阻


Win Source:
IC SWITCH DUAL DPDT 16QFN


NLAS3699BMN1R2G中文资料参数规格
技术参数

电源电压DC 4.50 V

无卤素状态 Halogen Free

输出接口数 8

触点类型 DPDT

供电电流 2 µA

电路数 2

通道数 2

输入数 4

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 20 MHz

电源电压Max 4.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 QFN-16

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.95 mm

封装 QFN-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

NLAS3699BMN1R2G引脚图与封装图

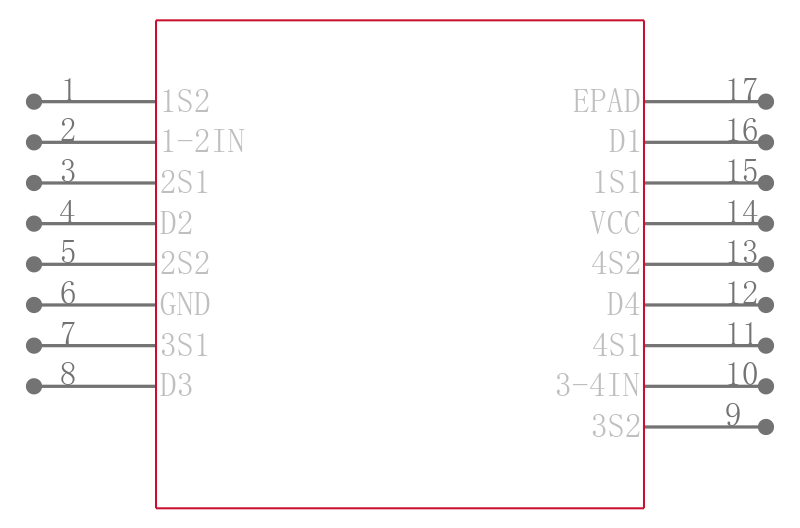

NLAS3699BMN1R2G引脚图

NLAS3699BMN1R2G引脚图

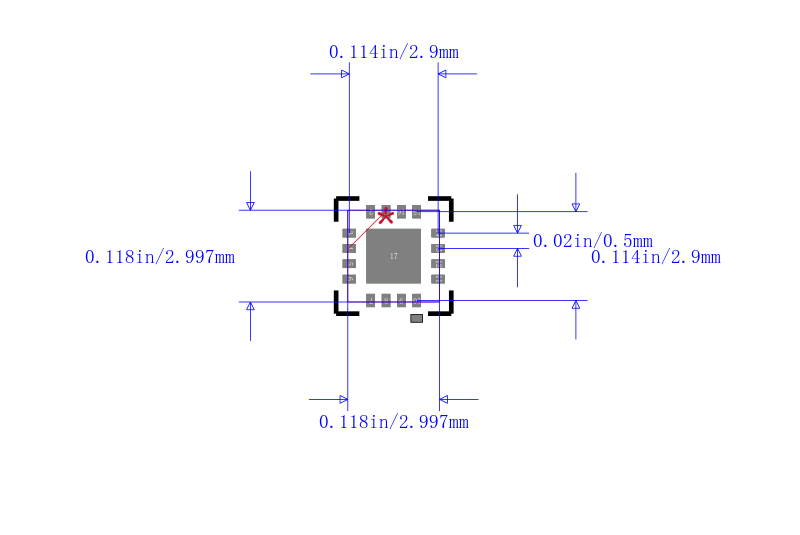

NLAS3699BMN1R2G封装图

NLAS3699BMN1R2G封装图

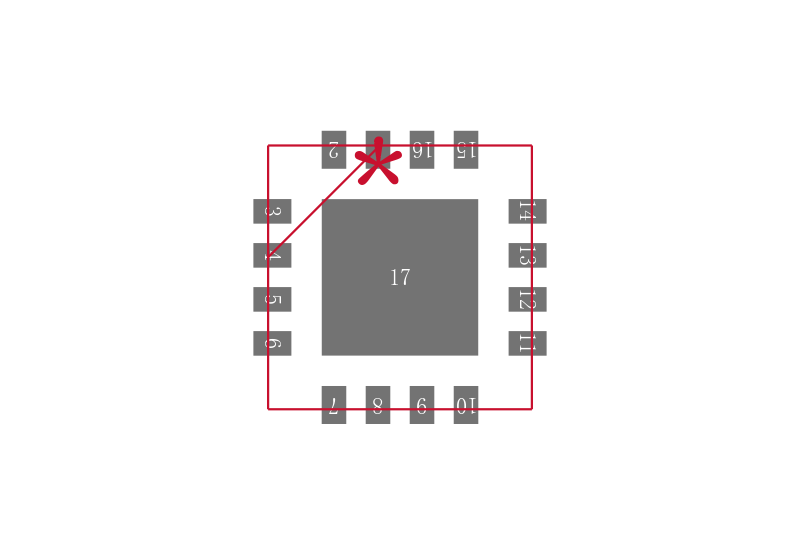

NLAS3699BMN1R2G封装焊盘图

NLAS3699BMN1R2G封装焊盘图

在线购买NLAS3699BMN1R2G
型号 制造商 描述 购买
NLAS3699BMN1R2G ON Semiconductor 安森美 DPDT模拟开关,超低导通电阻 搜索库存
