MSMBJ78A

MSMBJ78A

数据手册.pdf

SMBJ 78V 600W

The MSMB5.0A - MSMB170CA series of surface mount 600 watt transient voltage suppressors provide a selection of stanfoff voltage Vwm from 5.0 to 170 V. These high-reliablity devices are available in either unidirectional or bidirectional versions. The SMBG Gull-wing design in the DO-215AA package is ideal for visible solder connections. The SMBJ J-design in the DO-214AA package allows for greater PC board mounting density. It is available with SnPb or RoHS compliant matte-tin plating.


立创商城:
Vrwm:78V 600W


贸泽:
ESD Suppressors / TVS Diodes Uni-Directional TVS


艾睿:
Diode TVS Single Uni-Dir 78V 600W 2-Pin SMB Bag


MSMBJ78A中文资料参数规格
技术参数

钳位电压 126 V

最大反向电压（Vrrm） 78V

测试电流 1 mA

最大正向浪涌电流（Ifsm） 100 A

脉冲峰值功率 600 W

最小反向击穿电压 86.7 V

工作温度Max 150 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA-2

外形尺寸

封装 DO-214AA-2

物理参数

工作温度 -65℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Bulk

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准

MSMBJ78A引脚图与封装图

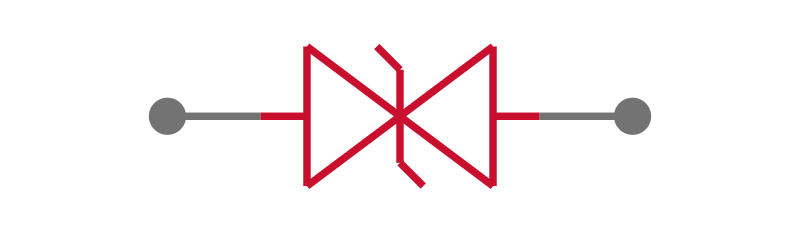

MSMBJ78A引脚图

MSMBJ78A引脚图

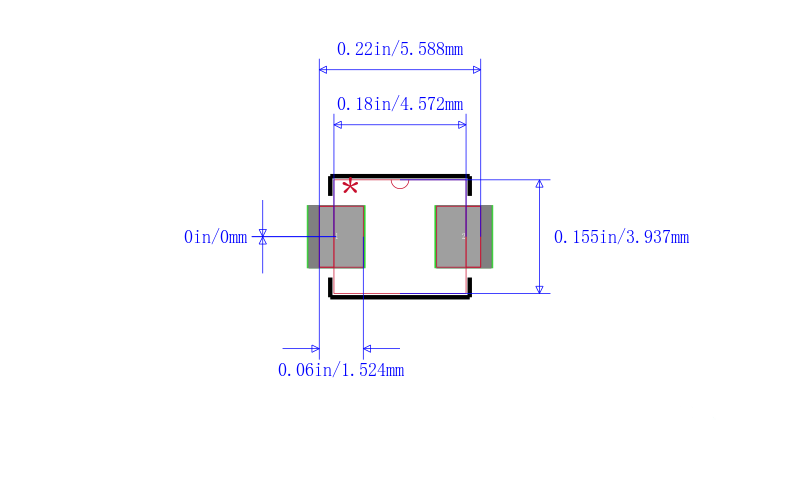

MSMBJ78A封装图

MSMBJ78A封装图

MSMBJ78A封装焊盘图

MSMBJ78A封装焊盘图

在线购买MSMBJ78A
型号 制造商 描述 购买
MSMBJ78A Microsemi 美高森美 SMBJ 78V 600W 搜索库存
替代型号MSMBJ78A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MSMBJ78A

品牌： Microsemi 美高森美

封装： DO-214AA-2

当前型号

SMBJ 78V 600W

当前型号

型号： MSMBJ78AE3

品牌： 美高森美

封装： DO-214

完全替代

SMBJ 78V 600W

MSMBJ78A和MSMBJ78AE3的区别

型号： SMBJ78A-13

品牌： 美台

封装： SMB 78V 600W

功能相似

Diode TVS Single Uni-Dir 78V 600W 2Pin SMB T/R

MSMBJ78A和SMBJ78A-13的区别
