MAX739CWE
数据手册.pdf
Maxim Integrated
美信
主动器件
MAX739CWE中文资料参数规格
技术参数
输出接口数 1
输出电压 -12.0 V
输出电流 300 mA
耗散功率 1.5 W
开关频率 165 kHz
输入电压Max 11 V
输入电压Min 4 V
工作温度Max 70 ℃
工作温度Min 0 ℃
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
长度 10.5 mm
宽度 7.6 mm
高度 2.35 mm
封装 SOIC-16
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
MAX739CWE引脚图与封装图

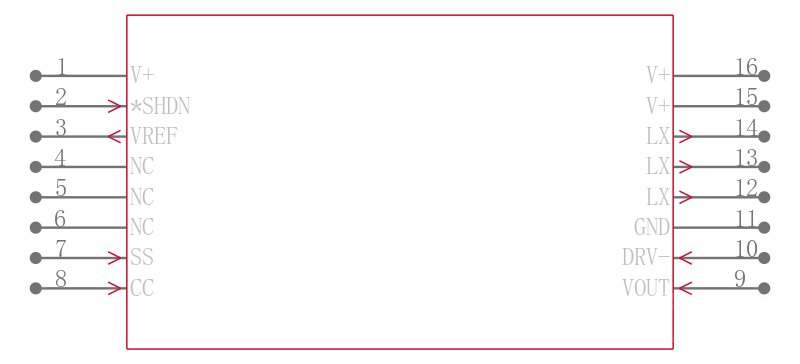

MAX739CWE引脚图
MAX739CWE封装图

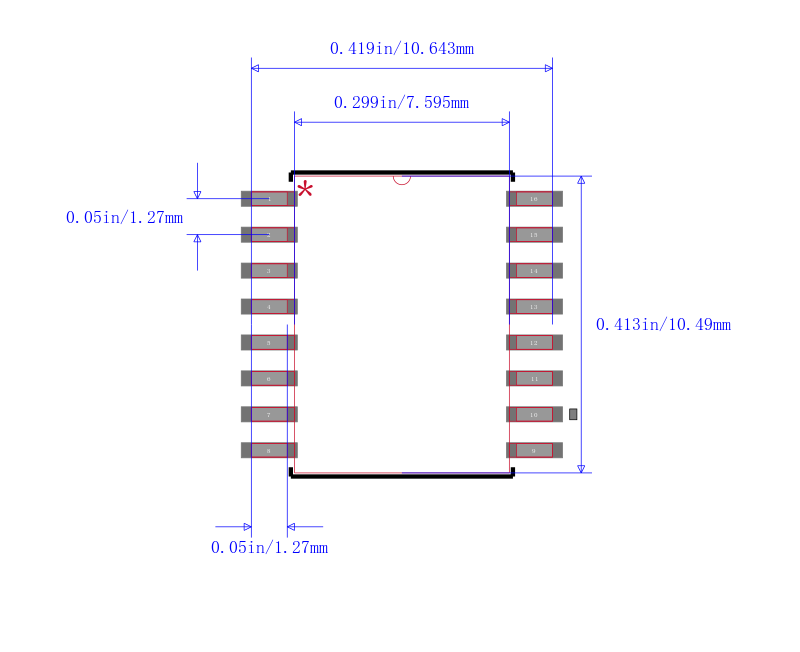

MAX739CWE封装焊盘图
在线购买MAX739CWE
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MAX739CWE | Maxim Integrated 美信 | -5V ， -12V ， -15V ，和可调反相电流模式PWM稳压器 -5V,-12V,-15V, and Adjustable Inverting Current-Mode PWM Regulators | 搜索库存 |
替代型号MAX739CWE
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MAX739CWE 品牌： Maxim Integrated 美信 封装： WSOIC 12V 16Pin | 当前型号 | -5V ， -12V ， -15V ，和可调反相电流模式PWM稳压器 -5V,-12V,-15V, and Adjustable Inverting Current-Mode PWM Regulators | 当前型号 |
| 型号： MAX739EWE 品牌： 美信 封装： WSOIC 12V | 完全替代 | -5V ， -12V ， -15V ，和可调反相电流模式PWM稳压器 -5V,-12V,-15V, and Adjustable Inverting Current-Mode PWM Regulators | MAX739CWE和MAX739EWE的区别 |
| 型号： MAX739CWE+ 品牌： 美信 封装： WSOIC 12V 16Pin | 类似代替 | 升降压型 Vin=4V~11V Vout=-5V 300mA | MAX739CWE和MAX739CWE+的区别 |
| 型号： MAX739EWE+ 品牌： 美信 封装： WSOIC 12V 16Pin | 类似代替 | 升降压型 Vin=4V~11V Vout=-5V 300mA | MAX739CWE和MAX739EWE+的区别 |
