MCP9803-M/MSG

Microchip(微芯) 工业控制

2线高精度温度传感器 2-Wire High-Accuracy Temperature Sensor

数字，本地 -55°C ~ 125°C 11 b 8-MSOP

得捷:
SENSOR DIGITAL -55C-125C 8MSOP

贸泽:
Board Mount Temperature Sensors High-Acc 12-bit Thermal Sensor

Chip1Stop:
Temp Sensor Digital Serial 2-Wire, I2C Automotive 8-Pin MSOP Tube

TME:
Temperature sensor; digital thermometer; -55÷125°C; MSOP8; SMD

MCP9803-M/MSG中文资料参数规格

技术参数

电源电压DC 5.00 V

工作电压 2.7V ~ 5.5V

输出电压 400 mV

输出电流 1.00 µA

供电电流 200 µA

位数 12

工作温度Max 125 ℃

工作温度Min 55 ℃

精度 ±2℃ Max

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 VDC

电源电压Min 2.7 VDC

封装参数

安装方式 Surface Mount

引脚数 8

封装 MSOP-8

外形尺寸

封装 MSOP-8

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

MCP9803-M/MSG引脚图与封装图

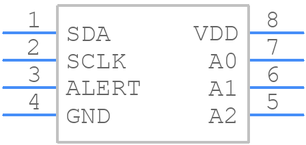

MCP9803-M/MSG引脚图

MCP9803-M/MSG封装图

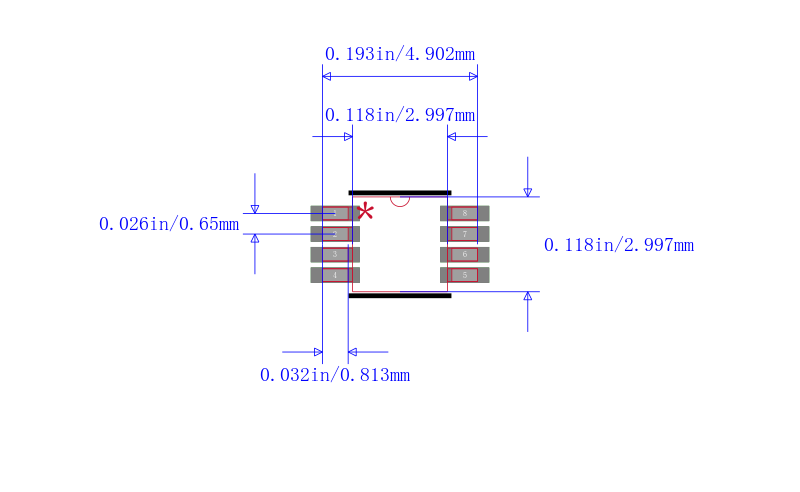

MCP9803-M/MSG封装焊盘图

在线购买MCP9803-M/MSG

型号	制造商	描述	购买
MCP9803-M/MSG	Microchip 微芯	2线高精度温度传感器 2-Wire High-Accuracy Temperature Sensor	搜索库存

替代型号MCP9803-M/MSG

型号/品牌/封装	代替类型	描述	替代型号对比
型号： MCP9803-M/MSG 品牌： Microchip 微芯封装： MSOP 5V 8Pin	当前型号	2线高精度温度传感器 2-Wire High-Accuracy Temperature Sensor	当前型号
型号： MCP9803-M/MS 品牌：微芯封装：	类似代替	MCP9803 系列 5.5 V 2-线高精度温度传感器 - MSOP-8	MCP9803-M/MSG和MCP9803-M/MS的区别
型号： MCP9803T-M/MS 品牌：微芯封装：	类似代替	MCP9803系列 MSOP-8 SMD 5.5V 双线高精度温度传感器	MCP9803-M/MSG和MCP9803T-M/MS的区别
型号： MCP9803-M/SN 品牌：微芯封装： SOT-23-5 2.7V 8Pin	功能相似	MICROCHIP MCP9803-M/SN 温度传感器芯片, AEC-Q100, 数字式, ± 0.5°C, -55 °C, +125 °C, SOIC, 8 引脚	MCP9803-M/MSG和MCP9803-M/SN的区别
