M83513/13-B01NW
数据手册.pdf
Glenair
连接器
M83513/13-B01NW中文资料参数规格
技术参数
触点数 15
极性 Female
额定电流 3 A
绝缘电阻 5000 MΩ
排数 2
拔插次数 500
额定电流Max 3 A
工作温度Max 150 ℃
工作温度Min -55 ℃
接触电阻Max 8 mΩ
封装参数
安装方式 Through Hole
外形尺寸
长度 23.75 mm
宽度 15.75 mm
高度 7.87 mm
物理参数
触点材质 Phosphor Bronze
其他
产品生命周期 Active
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
军工级 Yes
M83513/13-B01NW引脚图与封装图

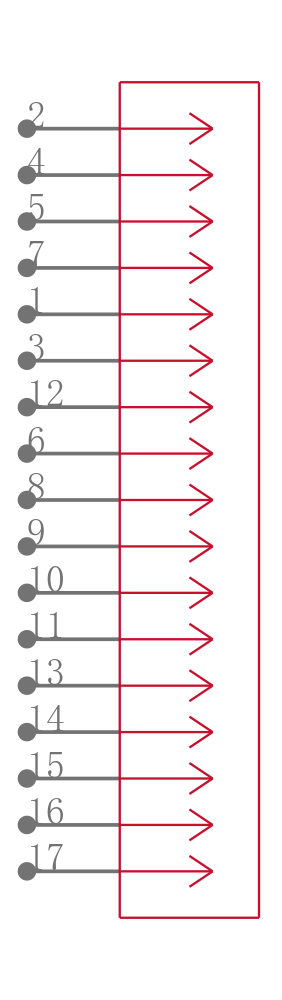

M83513/13-B01NW引脚图

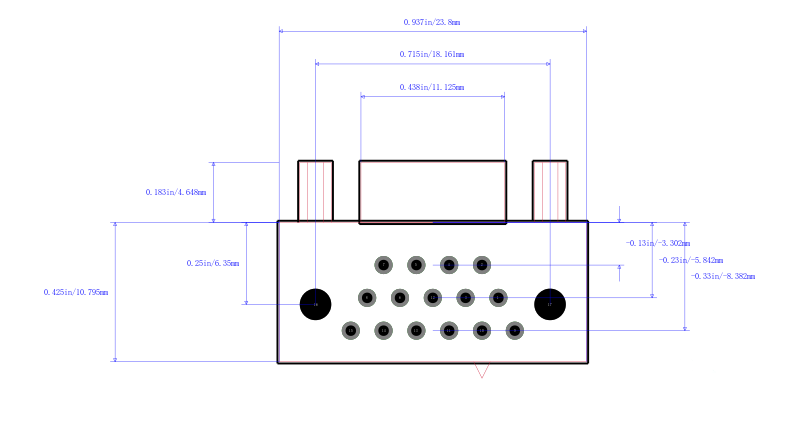

M83513/13-B01NW封装图

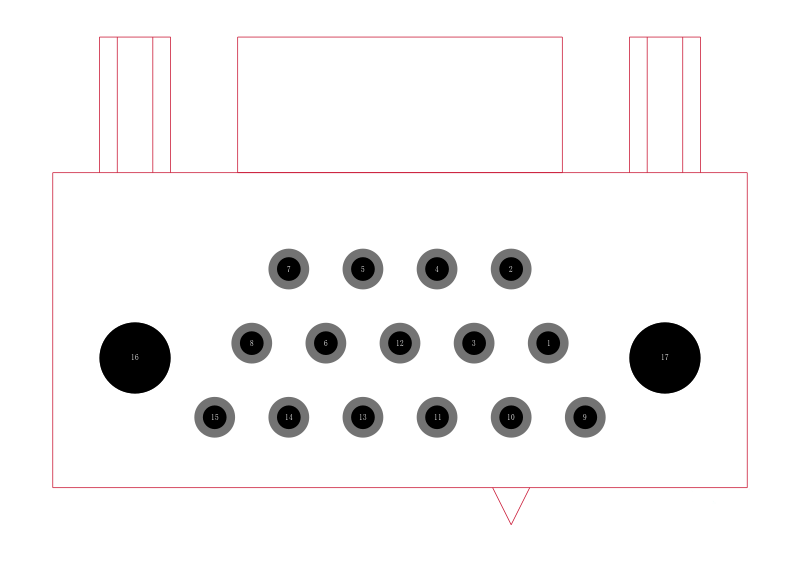

M83513/13-B01NW封装焊盘图
在线购买M83513/13-B01NW
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| M83513/13-B01NW | Glenair | D-Sub军用规格连接器 MICRO DCON REC 15CNT .109"PC TAIL | 搜索库存 |
