M22-7141442

M22-7141442

数据手册.pdf
Harwin 连接器

HARWIN M22-7141442 Board-To-Board Connector, 2mm, 28Contacts, Receptacle, M22 Series, Through Hole, 2Rows

28 Position Receptacle Connector Through Hole


得捷:
CONN RCPT 28POS 0.079 GOLD PCB


安富利:
2.00mm 0.079" Pitch DIL Vertical 2.6mm PC Tail Socket Assembly, selective gold + tin, 14+14 contacts


Chip1Stop:
Conn Socket Strip SKT 28 POS 2mm Solder ST Thru-Hole Tube


Newark:
# HARWIN  M22-7141442  Board-To-Board Connector, 2 mm, 28 Contacts, Receptacle, M22 Series, Through Hole, 2 Rows


M22-7141442中文资料参数规格
技术参数

触点数 28

极性 Female

触点电镀 Gold

额定电流 2 A

排数 2

针脚数 28

额定电压 500 VAC

封装参数

安装方式 Through Hole

引脚间距 2.03 mm

外形尺寸

长度 28 mm

宽度 4 mm

高度 4.4 mm

引脚间距 2.03 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 通用,工业,电信, General Purpose,Industrial,Telecommunications

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

M22-7141442引脚图与封装图

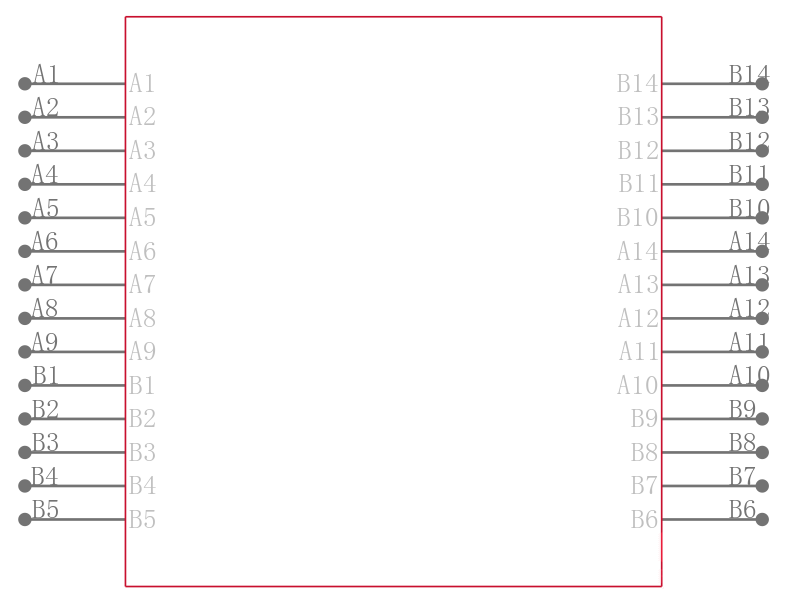

M22-7141442引脚图

M22-7141442引脚图

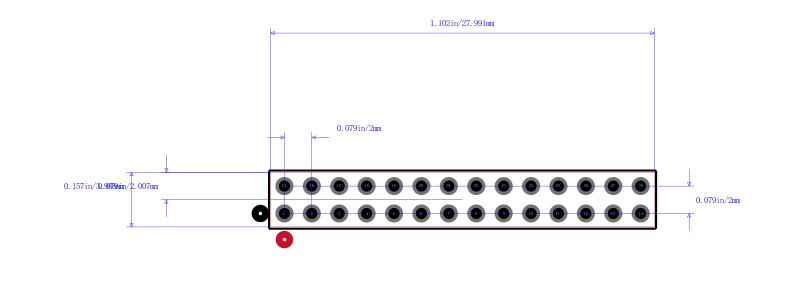

M22-7141442封装图

M22-7141442封装图

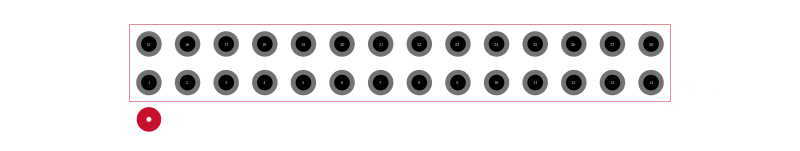

M22-7141442封装焊盘图

M22-7141442封装焊盘图
