MCP6V08-E/SN

MCP6V08-E/SN

数据手册.pdf
Microchip(微芯) 电子元器件分类

MCP6V08系列 5.5V 1.3MHz 单通道 自动归零运算放大器-SOIC-8

The is an Operational Amplifier has input offset voltage correction for very low offset and offset drift. This device has a wide gain bandwidth product 1.3MHz, typical and strongly rejects switching noise. This is unity gain stable, have no 1/f noise and have good PSRR and CMRR. This product operate with a single supply voltage as low as 1.8V, while drawing 300µA/amplifier typical of quiescent current.

.
Easy to use
MCP6V08-E/SN中文资料参数规格
技术参数

电源电压DC 1.80V min

工作电压 1.8V ~ 5.5V

输出电流 ≤30 mA

供电电流 300 µA

电路数 1

通道数 1

共模抑制比 106 dB

静态电流 400 µA

输入补偿漂移 50.0 nV/K

带宽 1.3 MHz

转换速率 500 mV/μs

增益频宽积 1.3 MHz

输入补偿电压 3 µV

输入偏置电流 6 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 1.3 MHz

共模抑制比Min 120 dB

电源电压 1.8V ~ 5.5V

输入电压 1.5V ~ 2.1V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Automotive, Medical

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

MCP6V08-E/SN引脚图与封装图

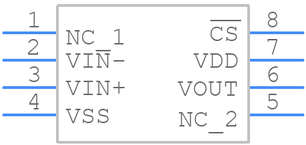

MCP6V08-E/SN引脚图

MCP6V08-E/SN引脚图

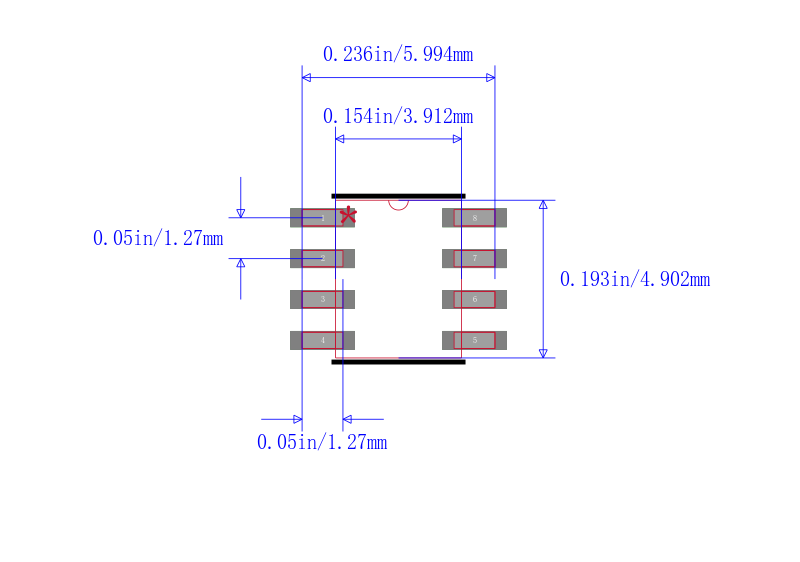

MCP6V08-E/SN封装图

MCP6V08-E/SN封装图

MCP6V08-E/SN封装焊盘图

MCP6V08-E/SN封装焊盘图

在线购买MCP6V08-E/SN
型号 制造商 描述 购买
MCP6V08-E/SN Microchip 微芯 MCP6V08系列 5.5V 1.3MHz 单通道 自动归零运算放大器-SOIC-8 搜索库存
替代型号MCP6V08-E/SN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MCP6V08-E/SN

品牌： Microchip 微芯

封装： 8-SOIC 8Pin 500mV/μs

当前型号

MCP6V08系列 5.5V 1.3MHz 单通道 自动归零运算放大器-SOIC-8

当前型号

型号： MCP6V06T-E/SN

品牌： 微芯

封装： SOIC-8

完全替代

MCP6V06系列 5.5V 1.3MHz 300μA 自动归零运算放大器-SOIC-8

MCP6V08-E/SN和MCP6V06T-E/SN的区别

型号： MCP6071-E/SN

品牌： 微芯

封装： SOIC 1.2MHz 8Pin

类似代替

MICROCHIP  MCP6071-E/SN  运算放大器, 单路, AEC-Q100, 1.2 MHz, 1个放大器, 0.5 V/µs, 1.8V 至 6V, SOIC, 8 引脚

MCP6V08-E/SN和MCP6071-E/SN的区别

型号： MCP6051-E/SN

品牌： 微芯

封装： SOIC 385kHz 8Pin

类似代替

MICROCHIP  MCP6051-E/SN  运算放大器, 单路, AEC-Q100, 385 kHz, 1个放大器, 0.15 V/µs, 1.8V 至 6V, SOIC, 8 引脚

MCP6V08-E/SN和MCP6051-E/SN的区别
