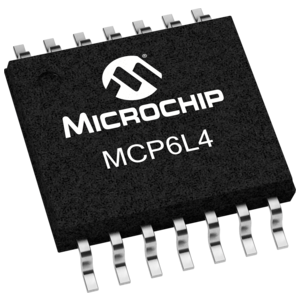

MCP6L4T-E/ST

MCP6L4T-E/ST

数据手册.pdf
Microchip(微芯) 主动器件

MCP6L1/2/4 运算放大器### 运算放大器，Microchip

MCP6L1/2/4


得捷:
IC OPAMP GP 4 CIRCUIT 14TSSOP


立创商城:
MCP6L4T-E/ST


欧时:
Microchip 运算放大器 MCP6L4T-E/ST 四路, 2.8MHz增益带宽积, 2.7 → 6 V单电源电压, 14引脚


艾睿:
OP Amp Quad GP R-R O/P 6.6V 14-Pin TSSOP T/R


Allied Electronics:
Op Amp, quad, 2.8MHz, 2.3V/uS, RRO, TSSOP14


TME:
Operational amplifier; 2.8MHz; 2.7÷6V; Channels:4; TSSOP14


Newark:
# MICROCHIP  MCP6L4T-E/ST  Operational Amplifier, Quad, 4 Amplifier, 2.8 MHz, 2.3 V/µs, 2.7V to 6V, TSSOP, 14 Pins


儒卓力:
**1xOP 2.8MHz 3.3V/µs TSSOP SMD **


DeviceMart:
IC OPAMP 2.8MHZ 2.7V 14-TSSOP


MCP6L4T-E/ST中文资料参数规格
技术参数

电源电压DC 2.70V min

工作电压 2.7V ~ 6V

输出电流 ≤150 mA

供电电流 200 µA

电路数 4

通道数 4

静态电流 330 µA

输入补偿漂移 2.50 µV/K

带宽 2.8 MHz

转换速率 2.30 V/μs

增益频宽积 2.8 MHz

输入补偿电压 3 mV

输入偏置电流 1 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

共模抑制比Min 90dB ~ 95dB

电源电压 2.7V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 5.1 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

MCP6L4T-E/ST引脚图与封装图

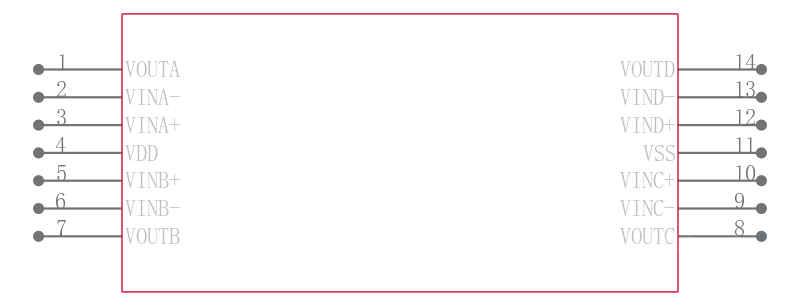

MCP6L4T-E/ST引脚图

MCP6L4T-E/ST引脚图

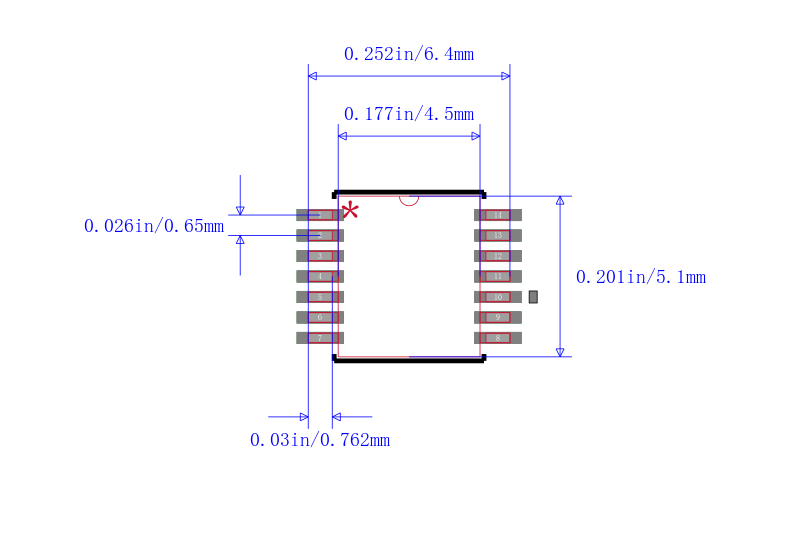

MCP6L4T-E/ST封装图

MCP6L4T-E/ST封装图

MCP6L4T-E/ST封装焊盘图

MCP6L4T-E/ST封装焊盘图

在线购买MCP6L4T-E/ST
型号 制造商 描述 购买
MCP6L4T-E/ST Microchip 微芯 MCP6L1/2/4 运算放大器 ### 运算放大器，Microchip 搜索库存
替代型号MCP6L4T-E/ST
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MCP6L4T-E/ST

品牌： Microchip 微芯

封装： TSSOP 2.8MHz 14Pin

当前型号

MCP6L1/2/4 运算放大器### 运算放大器，Microchip

当前型号

型号： MCP6L4T-E/SL

品牌： 微芯

封装： 14SOICN 2.8MHz 14Pin

类似代替

MCP6L1/2/4 运算放大器### 运算放大器，Microchip

MCP6L4T-E/ST和MCP6L4T-E/SL的区别

型号： TLC2274IPWLE

品牌： 德州仪器

封装： TSSOP 2.18MHz 4Channel

功能相似

高级LinCMOS轨到轨运算放大器 Advanced LinCMOS RAIL-TO-RAIL OPERATIONAL AMPLIFIERS

MCP6L4T-E/ST和TLC2274IPWLE的区别
