MCP6L92T-E/SN

MCP6L92T-E/SN

数据手册.pdf
Microchip(微芯) 主动器件

MCP6L91/92/94 运算放大器### 运算放大器,Microchip

MCP6L91/92/94

### 运算放大器,


得捷:
IC OPAMP GP 2 CIRCUIT 8SOIC


立创商城:
MCP6L92T-E/SN


欧时:
Microchip 运算放大器 MCP6L92T-E/SN 双, 10MHz增益带宽积, 3 至 5V, 8引脚 SOIC封装


贸泽:
运算放大器 - 运放 Dual 10 MHz OP E temp


e络盟:
运算放大器, 双路, 2个放大器, 10 MHz, 7 V/µs, 2.4V 至 6V, SOIC, 8 引脚


艾睿:
OP Amp Dual GP R-R I/O 6V 8-Pin SOIC N T/R


Allied Electronics:
Microchip MCP6L92T-E/SN, Dual Op Amp, 10MHz CMOS, Rail to Rail, 3V, 5V, 8-Pin SOIC


安富利:
OP Amp Dual GP R-R I/O 6V 8-Pin SOIC N T/R


富昌:
MCP6L92 系列 6 V 10 MHz 轨对轨输入/输出 运算放大器 - SOIC-8


Chip1Stop:
OP Amp Dual GP R-R I/O 6V 8-Pin SOIC N T/R


TME:
Operational amplifier; 10MHz; 2.4÷6V; Channels:2; SO8


Verical:
Op Amp Dual GP R-R I/O 6V 8-Pin SOIC N T/R


Newark:
# MICROCHIP  MCP6L92T-E/SN  Operational Amplifier, Dual, 2 Amplifier, 10 MHz, 7 V/µs, 2.4V to 6V, SOIC, 8 Pins


DeviceMart:
IC OPAMP 10MHZ 2.4V 8-SOIC


Win Source:
IC OPAMP GP 10MHZ RRO 8SOIC


MCP6L92T-E/SN中文资料参数规格
技术参数

电源电压DC 2.40V min

工作电压 2.4V ~ 6V

输出电流 ≤150 mA

供电电流 850 µA

电路数 2

通道数 2

针脚数 8

共模抑制比 91 dB

静态电流 1.35 mA

输入补偿漂移 1.30 µV/K

带宽 10 MHz

转换速率 7.00 V/μs

增益频宽积 10 MHz

输入补偿电压 1 mV

输入偏置电流 1 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 10 MHz

共模抑制比Min 90dB ~ 95dB

电源电压 2.4V ~ 6V

电源电压Max 6V ~ 9V

电源电压Min 2.4 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.9 mm

高度 1.25 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

MCP6L92T-E/SN引脚图与封装图

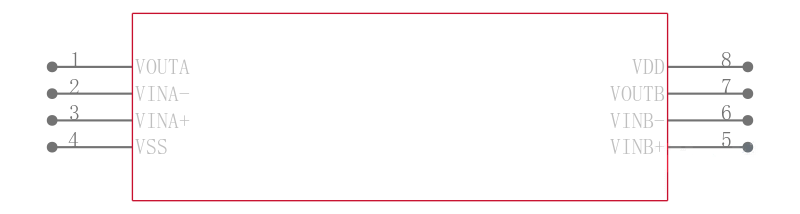

MCP6L92T-E/SN引脚图

MCP6L92T-E/SN引脚图

MCP6L92T-E/SN封装图

MCP6L92T-E/SN封装图

MCP6L92T-E/SN封装焊盘图

MCP6L92T-E/SN封装焊盘图

在线购买MCP6L92T-E/SN
型号 制造商 描述 购买
MCP6L92T-E/SN Microchip 微芯 MCP6L91/92/94 运算放大器 ### 运算放大器,Microchip 搜索库存
替代型号MCP6L92T-E/SN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: MCP6L92T-E/SN

品牌: Microchip 微芯

封装: 8-SOIC 10MHz 8Pin

当前型号

MCP6L91/92/94 运算放大器### 运算放大器,Microchip

当前型号

型号: AD8532ARZ-REEL7

品牌: 亚德诺

封装: SOIC 8Pin 5V/us 2Channel

功能相似

低成本, 250 mA输出,单电源放大器 Low Cost, 250 mA Output, Single-Supply Amplifiers

MCP6L92T-E/SN和AD8532ARZ-REEL7的区别

型号: AD8532AR

品牌: 亚德诺

封装: SOIC 8Pin 5V/us 2Channel

功能相似

低成本, 250 mA输出,单电源放大器 Low Cost, 250 mA Output, Single-Supply Amplifiers

MCP6L92T-E/SN和AD8532AR的区别

型号: AD8532ARZ-REEL

品牌: 亚德诺

封装: SOIC 3MHz 2Channel 8Pin

功能相似

低成本, 250 mA输出,单电源放大器 Low Cost, 250 mA Output, Single-Supply Amplifiers

MCP6L92T-E/SN和AD8532ARZ-REEL的区别
