MCP6422-E/MS

MCP6422-E/MS

数据手册.pdf
Microchip(微芯) 主动器件

MICROCHIP  MCP6422-E/MS  运算放大器, 双路, AEC-Q100, 90 kHz, 2个放大器, 0.05 V/µs, 1.8V 至 5.5V, MSOP, 8 引脚

MCP6421/6422/6424

### 运算放大器，


立创商城:
MCP6422-E/MS


欧时:
Microchip 运算放大器 MCP6422-E/MS 双, 90kHz增益带宽积, 1.8 → 5.5 V单电源电压, 8引脚 MSOP封装


得捷:
IC OPAMP GP 2 CIRCUIT 8MSOP


艾睿:
OP Amp Dual GP R-R I/O 5.5V Automotive Medical 8-Pin MSOP Tube


Allied Electronics:
MCP6422-E/MS, Dual Low Power OpAmp, 90kHzRail-Rail, 1.8 to 5.5V, 8-Pin MSOP


安富利:
OP Amp Dual GP Rail to Rail Input/Output 5.5V 8-Pin MSOP Tube


Chip1Stop:
OP Amp Dual GP R-R I/O 5.5V Medical 8-Pin MSOP Tube


TME:
Operational amplifier; 90kHz; 1.8÷5.5V; Channels:2; MSOP8


Verical:
Op Amp Dual GP R-R I/O 5.5V Automotive Medical 8-Pin MSOP Tube


Newark:
# MICROCHIP  MCP6422-E/MS  Operational Amplifier, Dual, 90 kHz, 2, 0.05 V/ s, 1.8V to 5.5V, MSOP, 8


MCP6422-E/MS中文资料参数规格
技术参数

电源电压DC 1.80V min

工作电压 1.8V ~ 5.5V

输出电流 ≤30 mA

供电电流 4.4 µA

电路数 2

通道数 2

针脚数 8

共模抑制比 70 dB

静态电流 5.5 µA

输入补偿漂移 3.00 µV/K

带宽 90 kHz

转换速率 50.0 mV/μs

增益频宽积 90 kHz

输入补偿电压 1 mV

输入偏置电流 1 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

共模抑制比Min 70 dB

电源电压 1.8V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 MSOP-8

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.95 mm

封装 MSOP-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Automotive, 电源管理, Test & Measurement, 测试与测量

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

MCP6422-E/MS引脚图与封装图

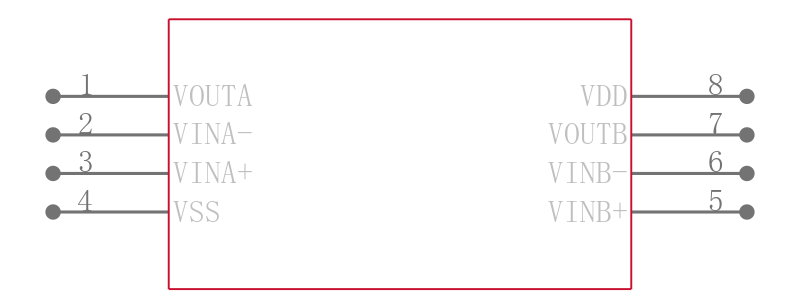

MCP6422-E/MS引脚图

MCP6422-E/MS引脚图

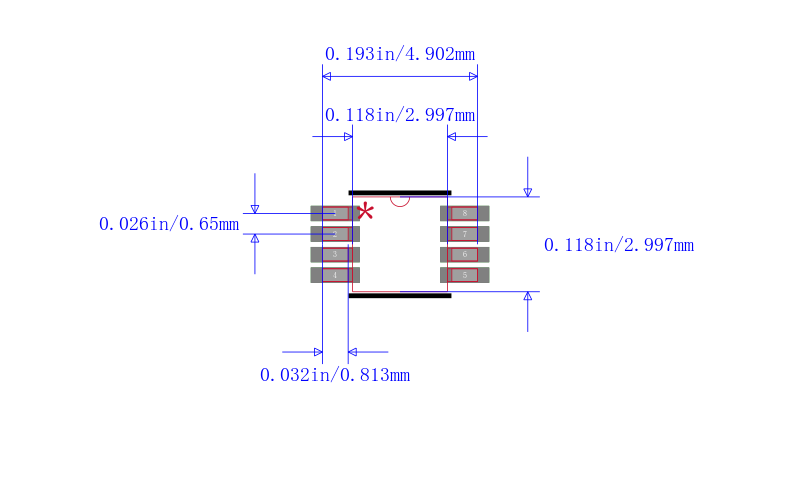

MCP6422-E/MS封装图

MCP6422-E/MS封装图

MCP6422-E/MS封装焊盘图

MCP6422-E/MS封装焊盘图

在线购买MCP6422-E/MS
型号 制造商 描述 购买
MCP6422-E/MS Microchip 微芯 MICROCHIP  MCP6422-E/MS  运算放大器, 双路, AEC-Q100, 90 kHz, 2个放大器, 0.05 V/µs, 1.8V 至 5.5V, MSOP, 8 引脚 搜索库存
替代型号MCP6422-E/MS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MCP6422-E/MS

品牌： Microchip 微芯

封装： MSOP 90kHz 8Pin

当前型号

MICROCHIP  MCP6422-E/MS  运算放大器, 双路, AEC-Q100, 90 kHz, 2个放大器, 0.05 V/µs, 1.8V 至 5.5V, MSOP, 8 引脚

当前型号

型号： MCP6422-E/SN

品牌： 微芯

封装： SOIC 90kHz 8Pin

完全替代

MICROCHIP  MCP6422-E/SN  运算放大器, 双路, 90 kHz, 2个放大器, 0.05 V/µs, 1.8V 至 5.5V, SOIC, 8 引脚

MCP6422-E/MS和MCP6422-E/SN的区别

型号： MCP6422T-E/MS

品牌： 微芯

封装： MSOP 90kHz

完全替代

OP Amp Dual GP R-R I/O 5.5V Automotive 8Pin MSOP T/R

MCP6422-E/MS和MCP6422T-E/MS的区别

型号： MCP6422T-E/SN

品牌： 微芯

封装： SOIC 90kHz

类似代替

运算放大器, RRIO, 2个放大器, 90 kHz, 0.05 V/µs, 1.8V 至 5.5V, NSOIC, 8 引脚

MCP6422-E/MS和MCP6422T-E/SN的区别
