MAX6962ATH+中文资料参数规格
技术参数
输出接口数 24
输出电压 3.3 V
输出电流 20 mA
供电电流 7.5 mA
耗散功率 2162 mW
开关频率 8.5 MHz
输入电压Max 3.6 V
输入电压Min 2.7 V
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2.7V ~ 3.6V
封装参数
安装方式 Surface Mount
引脚数 44
封装 TQFN-44
外形尺寸
长度 7 mm
宽度 7 mm
高度 0.73 mm
封装 TQFN-44
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
MAX6962ATH+引脚图与封装图

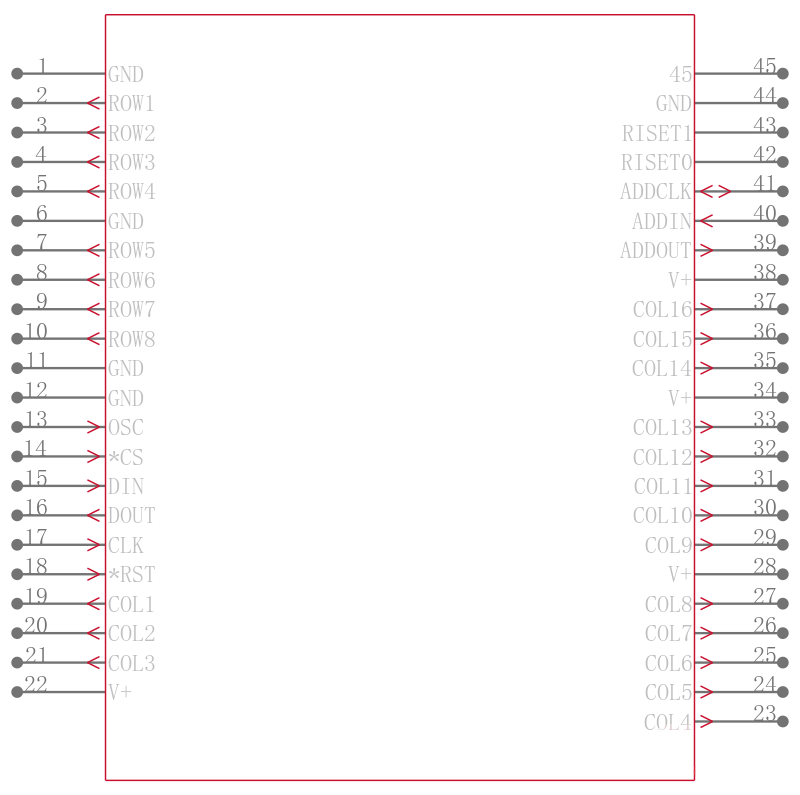

MAX6962ATH+引脚图
MAX6962ATH+封装图

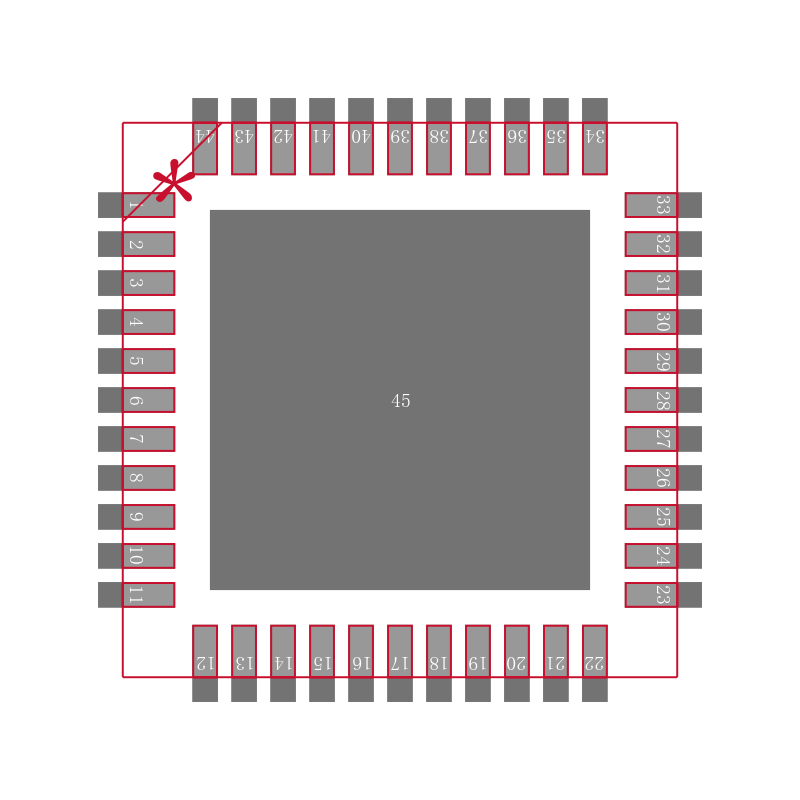

MAX6962ATH+封装焊盘图
在线购买MAX6962ATH+
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MAX6962ATH+ | Maxim Integrated 美信 | LED显示驱动器 8x8 Matrix Graphic LED Driver | 搜索库存 |
替代型号MAX6962ATH+
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MAX6962ATH+ 品牌： Maxim Integrated 美信 封装： | 当前型号 | LED显示驱动器 8x8 Matrix Graphic LED Driver | 当前型号 |
| 型号： MAX6962ATH+T 品牌： 美信 封装： | 完全替代 | LED显示驱动器 8x8 Matrix Graphic LED Driver | MAX6962ATH+和MAX6962ATH+T的区别 |
| 型号： MAX6962ATH 品牌： 美信 封装： | 类似代替 | 4线串行接口， 8× 8点阵图形LED驱动器 4-Wire Serially Interfaced 8 x 8 Matrix Graphic LED Drivers | MAX6962ATH+和MAX6962ATH的区别 |
| 型号： MAX6962ATH-T 品牌： 美信 封装： | 功能相似 | LED DRVR 64Segment 3.3V 44Pin TQFN EP T/R | MAX6962ATH+和MAX6962ATH-T的区别 |
