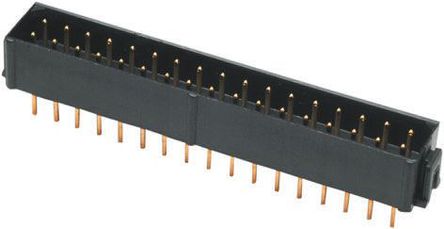

M80-8542642
数据手册.pdf
Harwin
连接器
M80-8542642中文资料参数规格
技术参数
触点数 26
极性 Male
触点电镀 Gold
额定电流 2.2A/触头
排数 2
针脚数 26
拔插次数 500
额定电流Max 3 A
额定电压 800 V
接触电阻Max 25 mΩ
封装参数
安装方式 Through Hole
外形尺寸
长度 29.6 mm
宽度 5.8 mm
高度 5.6 mm
物理参数
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
M80-8542642引脚图与封装图
M80-8542642引脚图
M80-8542642封装图
M80-8542642封装焊盘图
在线购买M80-8542642
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| M80-8542642 | Harwin | HARWIN M80-8542642 线至板连接器, 垂直, Datamate L-Tek M80系列, 26 触点, 插头, 2 mm, 通孔安装, 2 排 | 搜索库存 |
替代型号M80-8542642
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： M80-8542642 品牌： Harwin 封装： 26Contact Male | 当前型号 | HARWIN M80-8542642 线至板连接器, 垂直, Datamate L-Tek M80系列, 26 触点, 插头, 2 mm, 通孔安装, 2 排 | 当前型号 |
| 型号： M80-8692622 品牌： Harwin 封装： Male | 完全替代 | Conn Hdr 2mm Vert Dual 26POS | M80-8542642和M80-8692622的区别 |
| 型号： M80-7532642 品牌： Harwin 封装： | 完全替代 | 13+13 Male Conn Vert Lock Latch | M80-8542642和M80-7532642的区别 |
| 型号： M80-7542642 品牌： Harwin 封装： | 功能相似 | 集管和线壳 13+13 DIL MALE VERT 4.5MM TAIL | M80-8542642和M80-7542642的区别 |
