MCP6034-E/SL

MCP6034-E/SL

数据手册.pdf
Microchip(微芯) 主动器件

MCP6031/6032/6033/6034 运算放大器### 运算放大器,Microchip

MCP6031/6032/6033/6034

### 运算放大器,


得捷:
IC OPAMP GP 4 CIRCUIT 14SOIC


立创商城:
MCP6034-E/SL


欧时:
Microchip 运算放大器 MCP6034-E/SL 四路 精确, 10kHz增益带宽积, 3 至 5V, 14引脚 SOIC封装


e络盟:
运算放大器, 四路, 4个放大器, 10 kHz, 0.004 V/µs, 1.8V 至 5.5V, SOIC, 14 引脚


艾睿:
OP Amp Quad GP R-R I/O 5.5V Automotive 14-Pin SOIC N Tube


Allied Electronics:
Microchip MCP6034-E/SL, Quad Op Amp, 0.01MHz CMOS, Rail to Rail, 3V, 5V, 14-Pin SOIC


安富利:
OP Amp Quad GP R-R I/O 5.5V 14-Pin SOIC N Tube


TME:
Operational amplifier; 10kHz; 1.8÷5.5V; Channels:4; SO14


Verical:
Op Amp Quad Precision Amplifier R-R I/O 5.5V Automotive 14-Pin SOIC N Tube


Newark:
# MICROCHIP  MCP6034-E/SL  Operational Amplifier, QUAD, 10 kHz, 4, 0.004 V/ s, 1.8V to 5.5V, SOIC, 14


Win Source:
IC OPAMP GP 10KHZ RRO 14SOIC


MCP6034-E/SL中文资料参数规格
技术参数

电源电压DC 1.80V min

工作电压 1.8V ~ 5.5V

输出电流 23 mA

供电电流 900 nA

电路数 4

通道数 4

针脚数 14

共模抑制比 95 dB

静态电流 1.35 µA

输入补偿漂移 3.00 µV/K

带宽 10 kHz

转换速率 4.00 mV/μs

增益频宽积 10 kHz

输入补偿电压 150 µV

输入偏置电流 1 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 10 kHz

共模抑制比Min 70 dB

电源电压 1.8V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.8 V

输入电压 1.5V ~ 2.1V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.9 mm

高度 1.25 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 传感与仪器, Automotive, Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

MCP6034-E/SL引脚图与封装图

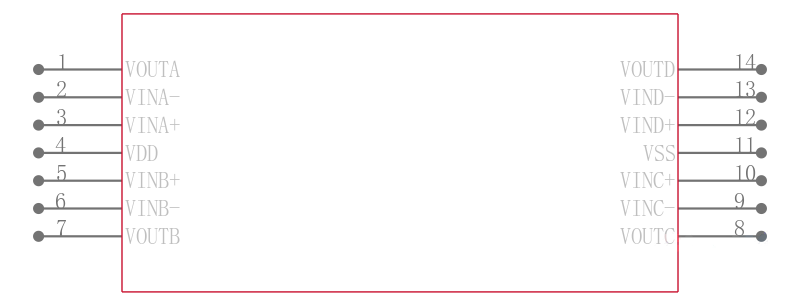

MCP6034-E/SL引脚图

MCP6034-E/SL引脚图

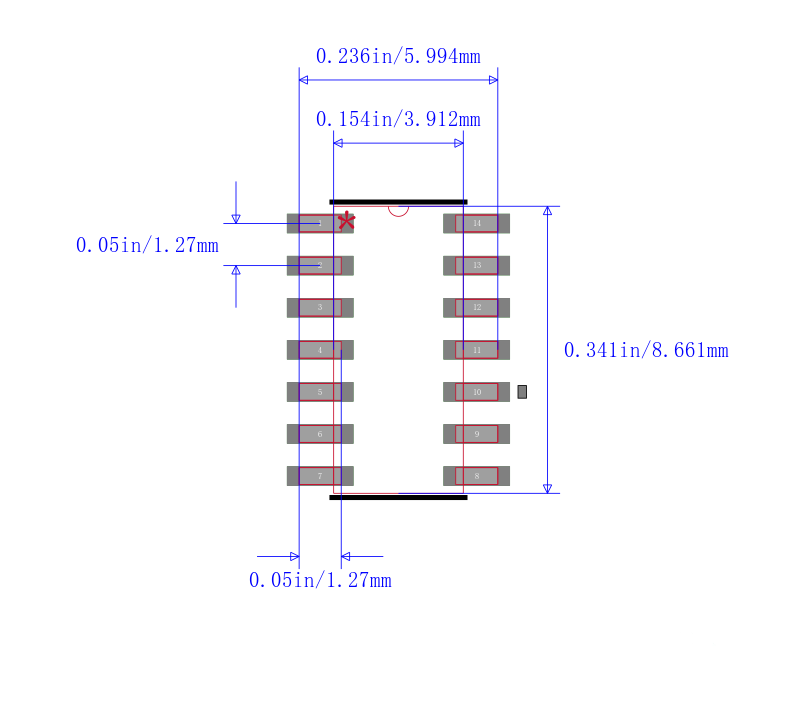

MCP6034-E/SL封装图

MCP6034-E/SL封装图

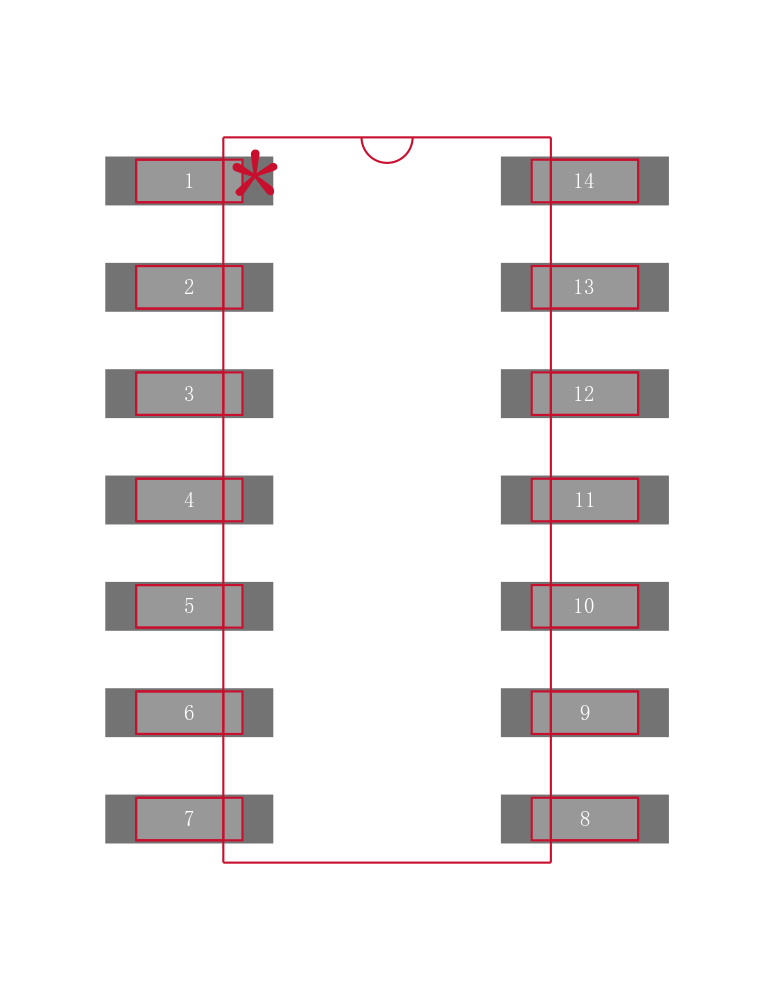

MCP6034-E/SL封装焊盘图

MCP6034-E/SL封装焊盘图

在线购买MCP6034-E/SL
型号 制造商 描述 购买
MCP6034-E/SL Microchip 微芯 MCP6031/6032/6033/6034 运算放大器 ### 运算放大器,Microchip 搜索库存
替代型号MCP6034-E/SL
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: MCP6034-E/SL

品牌: Microchip 微芯

封装: SOIC 10kHz 14Pin

当前型号

MCP6031/6032/6033/6034 运算放大器### 运算放大器,Microchip

当前型号

型号: MCP6034-E/ST

品牌: 微芯

封装: TSSOP-14 10kHz 14Pin

类似代替

MCP6031/6032/6033/6034 运算放大器

MCP6034-E/SL和MCP6034-E/ST的区别

型号: MCP6034T-E/ST

品牌: 微芯

封装: 14-TSSOP 10kHz

类似代替

MCP6034系列 5.5V 10kHz 0.9μA 高精度 运算放大器 TSSOP-14

MCP6034-E/SL和MCP6034T-E/ST的区别

型号: MCP6034T-E/SL

品牌: 微芯

封装: 14SOIC 10kHz

类似代替

MCP6034系列 5.5V 10kHz 0.9μA 高精度 运算放大器 -SOIC-14

MCP6034-E/SL和MCP6034T-E/SL的区别
