MAX186CCPP+

MAX186CCPP+

数据手册.pdf

MAXIM INTEGRATED PRODUCTS  MAX186CCPP+  模数转换器, 低功率, 12 bit, 133 kSPS, 双 +/-, 4.75 V, 5.25 V, DIP

模数转换器 12 位,


欧时:
### 模数转换器 12 位,Maxim Integrated### 模拟至数字转换器 - Maxim Integrated


得捷:
IC DAS/ADC 12BIT 133K 20DIP


立创商城:
MAX186CCPP+


贸泽:
模数转换器 - ADC Low-Power, 8-Channel, Serial 12-Bit ADCs


e络盟:
模数转换器, 低功率, 12 bit, 133 kSPS, 差分、单端, SPI, 双 +/-, 4.75 V


安富利:
ADC Single SAR 133ksps 12-bit Serial 20-Pin PDIP N


Chip1Stop:
Single ADC SAR 133ksps 12-bit Serial 20-Pin PDIP N


Newark:
# MAXIM INTEGRATED PRODUCTS  MAX186CCPP+  Analog to Digital Converter, Low Power, 12 bit, 133 kSPS, Dual +/-, 4.75 V, 5.25 V, DIP


DeviceMart:
IC ADC 12BIT SERIAL 20-DIP


Win Source:
IC ADC 12BIT SERIAL 20-DIP


MAX186CCPP+中文资料参数规格
技术参数

数字逻辑电平 SAR

电源电压DC 4.75V min

供电电流 1.50 mA

电路数 1

通道数 8

针脚数 20

位数 12

耗散功率 7.5 mW

采样率 133 ksps

模数转换数ADC 8

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 889 mW

输入通道数 8

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Through Hole

引脚数 20

封装 PDIP-20

外形尺寸

长度 26.54 mm

宽度 7.87 mm

高度 4.45 mm

封装 PDIP-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Tube

制造应用 Signal Processing, Automation & Process Control, Robotics, Portable Devices, Medical

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

MAX186CCPP+引脚图与封装图

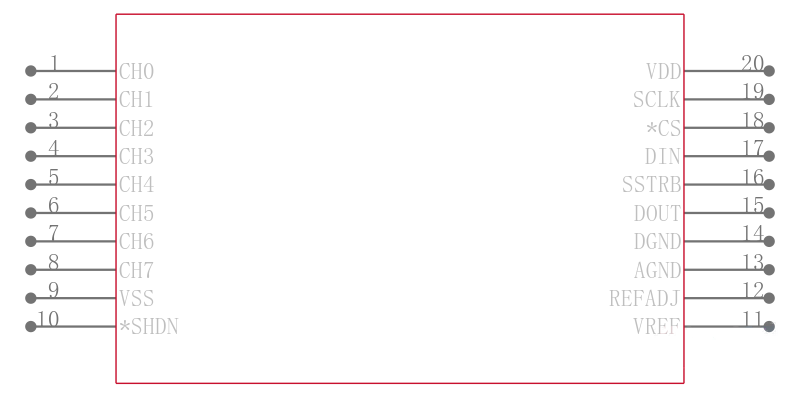

MAX186CCPP+引脚图

MAX186CCPP+引脚图

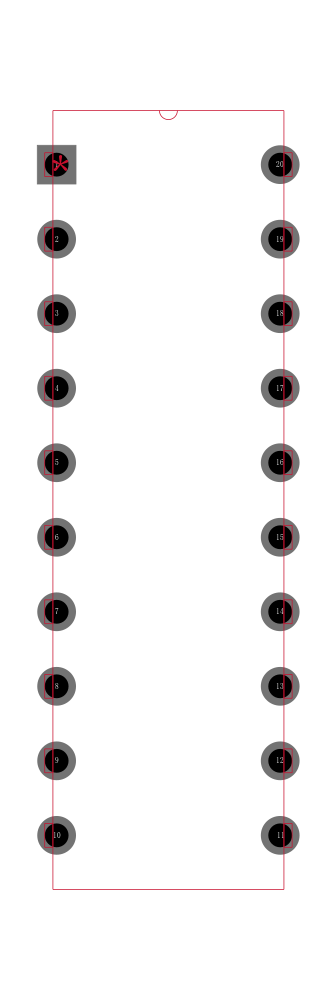

MAX186CCPP+封装图

MAX186CCPP+封装图

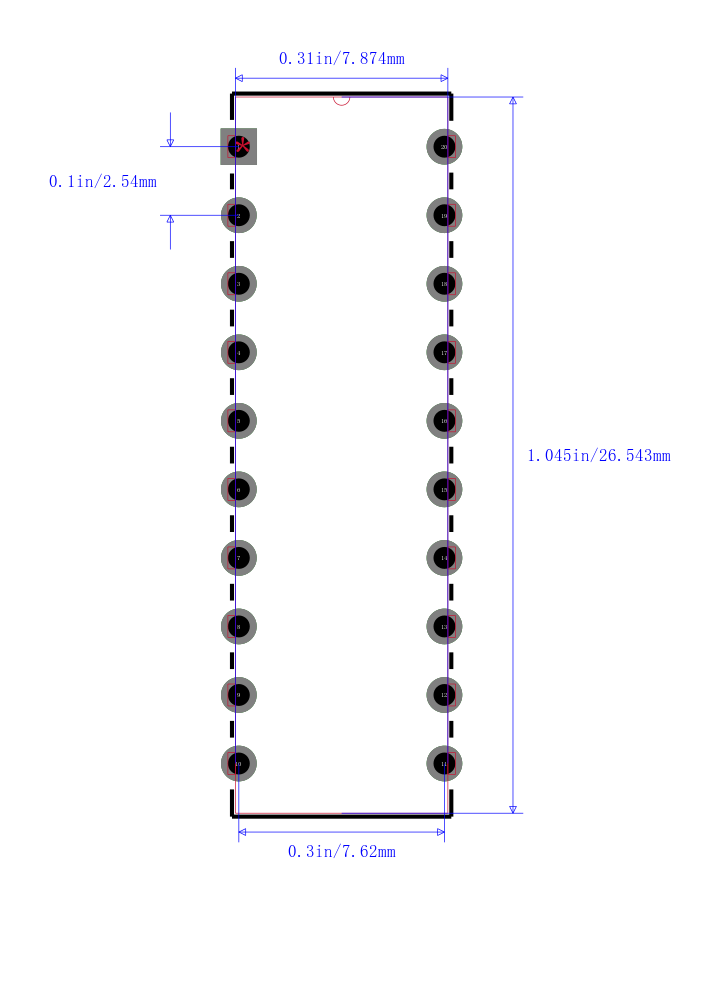

MAX186CCPP+封装焊盘图

MAX186CCPP+封装焊盘图

在线购买MAX186CCPP+
型号 制造商 描述 购买
MAX186CCPP+ Maxim Integrated 美信 MAXIM INTEGRATED PRODUCTS  MAX186CCPP+  模数转换器, 低功率, 12 bit, 133 kSPS, 双 +/-, 4.75 V, 5.25 V, DIP 搜索库存
替代型号MAX186CCPP+
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: MAX186CCPP+

品牌: Maxim Integrated 美信

封装: DIP 20Pin 12Bit 4.75V

当前型号

MAXIM INTEGRATED PRODUCTS  MAX186CCPP+  模数转换器, 低功率, 12 bit, 133 kSPS, 双 +/-, 4.75 V, 5.25 V, DIP

当前型号

型号: MAX186BCPP

品牌: 美信

封装: DIP 20Pin 4.75V

完全替代

低功耗, 8通道,串行12位ADC Low-Power, 8-Channel, Serial 12-Bit ADCs

MAX186CCPP+和MAX186BCPP的区别

型号: MAX186AEPP

品牌: 美信

封装: DIP 20Pin 12Bit 4.75V

完全替代

低功耗, 8通道,串行12位ADC Low-Power, 8-Channel, Serial 12-Bit ADCs

MAX186CCPP+和MAX186AEPP的区别

型号: MAX186BEPP

品牌: 美信

封装: DIP 20Pin 12Bit

完全替代

低功耗, 8通道,串行12位ADC Low-Power, 8-Channel, Serial 12-Bit ADCs

MAX186CCPP+和MAX186BEPP的区别
