MAX1290ACEI+T

MAX1290ACEI+T

数据手册.pdf

模数转换器, 12 bit, 400 kSPS, 伪差分、单端, 并行, 单, 2.7 V

* 12-Bit Resolution, ±0.5 LSB Linearity * +5V Single-Supply Operation * User-Adjustable Logic Level +2.7V to +5.5V * Internal +2.5V Reference * Software-Configurable Analog Input Multiplexer * 8-Channel Single-Ended/4-Channel Pseudo-Differential MAX1290 * 4-Channel Single-Ended/2-Channel Pseudo-Differential MAX1292 * Software-Configurable Unipolar/Bipolar Analog Inputs * Low Current: * 2.5mA 400ksps * 1.0mA 100ksps * 400µA 10ksps * 2µA Shutdown * Internal 6MHz Full-Power Bandwidth Track/Hold * Byte-Wide Parallel 8 + 4 Interface * Small Footprint: * 28-Pin QSOP MAX1290 * 24-Pin QSOP MAX1292

MAX1290ACEI+T中文资料参数规格
技术参数

数字逻辑电平 SAR

针脚数 28

位数 12

采样率 400 ksps

输入数 4, 8

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

封装 QSOP-28

外形尺寸

封装 QSOP-28

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Tape, Tape & Reel TR

制造应用 工业, 便携式器材, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

MAX1290ACEI+T引脚图与封装图

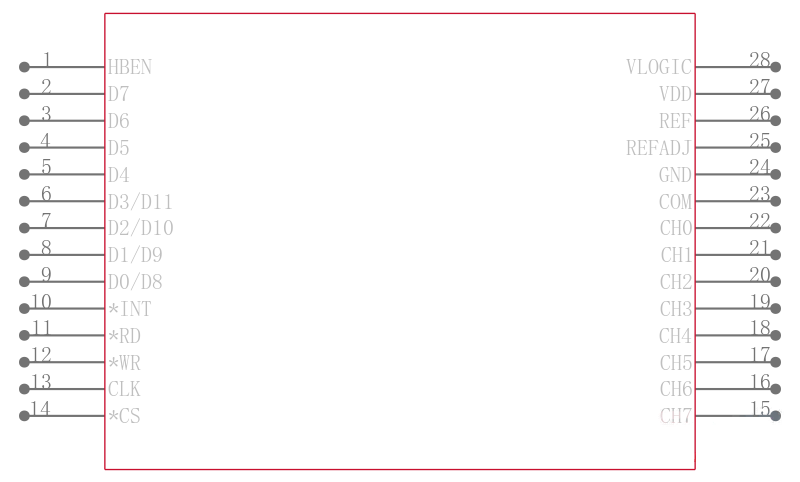

MAX1290ACEI+T引脚图

MAX1290ACEI+T引脚图

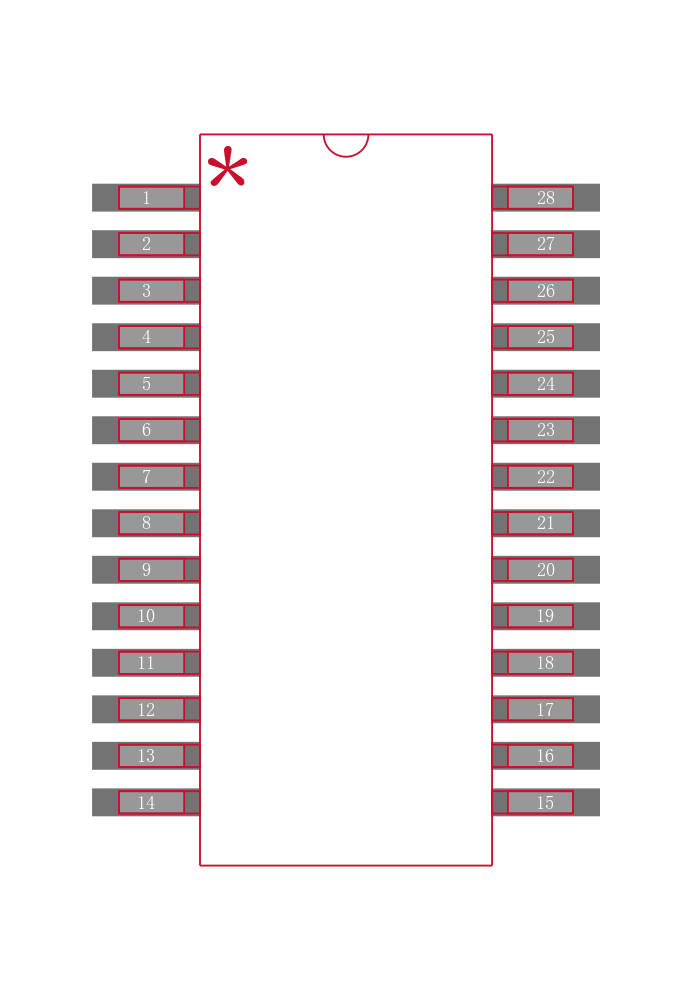

MAX1290ACEI+T封装图

MAX1290ACEI+T封装图

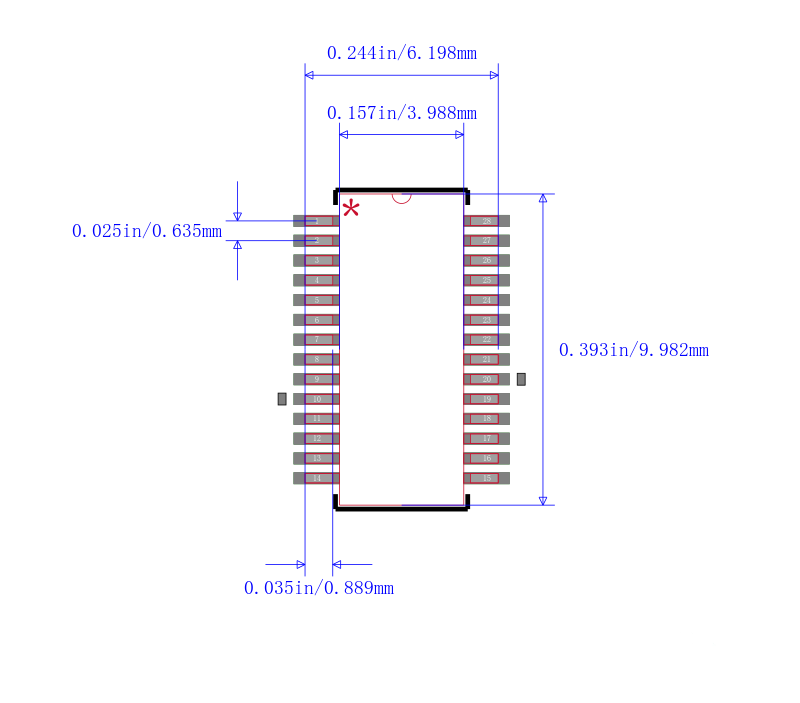

MAX1290ACEI+T封装焊盘图

MAX1290ACEI+T封装焊盘图

在线购买MAX1290ACEI+T
型号 制造商 描述 购买
MAX1290ACEI+T Maxim Integrated 美信 模数转换器, 12 bit, 400 kSPS, 伪差分、单端, 并行, 单, 2.7 V 搜索库存
替代型号MAX1290ACEI+T
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MAX1290ACEI+T

品牌： Maxim Integrated 美信

封装： QSOP-28 12Bit

当前型号

模数转换器, 12 bit, 400 kSPS, 伪差分、单端, 并行, 单, 2.7 V

当前型号

型号： MAX1290ACEI+

品牌： 美信

封装： QSOP-28 12Bit

完全替代

ADC, Successive Approximation, 12Bit, 1 Func, 8Channel, Parallel, 8Bits Access, PDSO28, 0.15INCH, QSOP-28

MAX1290ACEI+T和MAX1290ACEI+的区别

型号： MAX1290BCEI+T

品牌： 美信

封装： QSOP-28 12Bit

完全替代

模数转换器 - ADC 12-Bit 8Ch 400ksps 5.5V Precision ADC

MAX1290ACEI+T和MAX1290BCEI+T的区别

型号： MAX1290BEEI+

品牌： 美信

封装： QSOP-28 12Bit

完全替代

ADC, Successive Approximation, 12Bit, 1 Func, 8Channel, Parallel, 8Bits Access, PDSO28, 0.15INCH, QSOP-28

MAX1290ACEI+T和MAX1290BEEI+的区别
