MAX505ACWG

Maxim Integrated(美信) 主动器件

四路8位DAC，具有轨至轨电压输出 Quad 8-Bit DACs with Rail-to-Rail Voltage Outputs

8 Bit Digital to Analog Converter 4 24-SOIC

得捷:
IC DAC 8BIT V-OUT 24SOIC

贸泽:
数模转换器- DAC Quad, 8-Bit DAC with Rail-to-Rail Outputs

MAX505ACWG中文资料参数规格

技术参数

供电电流 5.00 mA

位数 8

工作温度Max 70 ℃

工作温度Min 0 ℃

数模转换数DAC 4

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.6 mm

高度 2.35 mm

封装 SOIC-24

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

MAX505ACWG引脚图与封装图

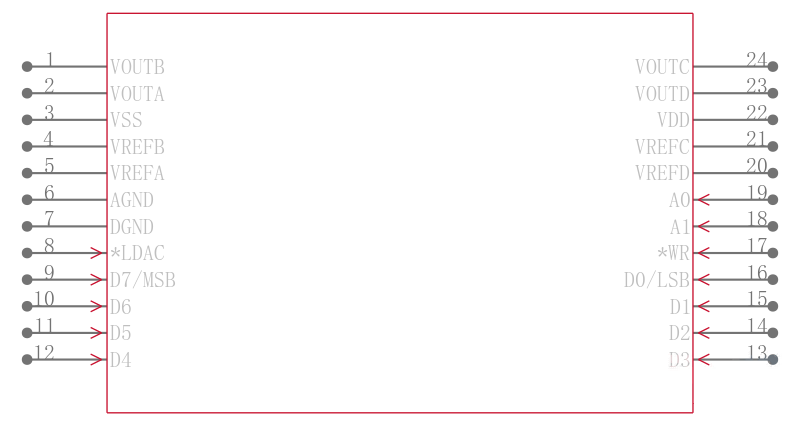

MAX505ACWG引脚图

MAX505ACWG封装图

MAX505ACWG封装焊盘图

在线购买MAX505ACWG

型号	制造商	描述	购买
MAX505ACWG	Maxim Integrated 美信	四路8位DAC，具有轨至轨电压输出 Quad 8-Bit DACs with Rail-to-Rail Voltage Outputs	搜索库存

替代型号MAX505ACWG

型号/品牌/封装	代替类型	描述	替代型号对比
型号： MAX505ACWG 品牌： Maxim Integrated 美信封装： SOIC 8Bit 24Pin	当前型号	四路8位DAC，具有轨至轨电压输出 Quad 8-Bit DACs with Rail-to-Rail Voltage Outputs	当前型号
型号： MAX505ACWG+ 品牌：美信封装： SOIC 8Bit 24Pin	完全替代	MAXIM INTEGRATED PRODUCTS MAX505ACWG+ 数模转换器, 精准, 8 bit, 并行, 4.5V 至 5.5V, WSOIC, 24 引脚	MAX505ACWG和MAX505ACWG+的区别
型号： MAX505BCWG+ 品牌：美信封装： SOIC 8Bit 24Pin	完全替代	D/A Converter, 4 Func, Parallel, 8Bits Input Loading, 6us Settling Time, PDSO24, LEAD FREE, SOIC-24	MAX505ACWG和MAX505BCWG+的区别
型号： MAX505ACWG+T 品牌：美信封装： SOIC 8Bit 24Pin	完全替代	数模转换器- DAC 8-Bit 4Ch Precision DAC	MAX505ACWG和MAX505ACWG+T的区别
