MAX232CPE

MAX232CPE

数据手册.pdf
Maxim Integrated(美信) 电子元器件分类

\+ 5V供电，多通道RS - 232驱动器/接收器 +5V-Powered, Multichannel RS-232 Drivers/Receivers

2/2 Transceiver Full RS232 16-PDIP


得捷:
IC TRANSCEIVER FULL 2/2 16DIP


贸泽:
RS-232接口集成电路 5V MultiCh RS-232 Driver/Receiver


Jameco:
Line Transmitter/Receiver 2TR 2 Transceiver 2 Receiver 16-Pin Plastic Dip N


安富利:
Dual Transmitter/Receiver RS-232 16-Pin PDIP N


Chip1Stop:
Dual Transmitter/Receiver RS-232 16-Pin PDIP N


Verical:
Line Transmitter/Receiver 2TR 2TX 2RX 16-Pin PDIP N


DeviceMart:
Dual RS232 receiver/transmitter


MAX232CPE中文资料参数规格
技术参数

电源电压DC 5.00 V, 5.00 V max

供电电流 5.00 mA

耗散功率 842 mW

数据速率 120 kbps

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Through Hole

引脚数 16

封装 DIP-16

外形尺寸

长度 19.43 mm

宽度 7.87 mm

高度 4.45 mm

封装 DIP-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Bulk, Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

香港进出口证 NLR

MAX232CPE引脚图与封装图

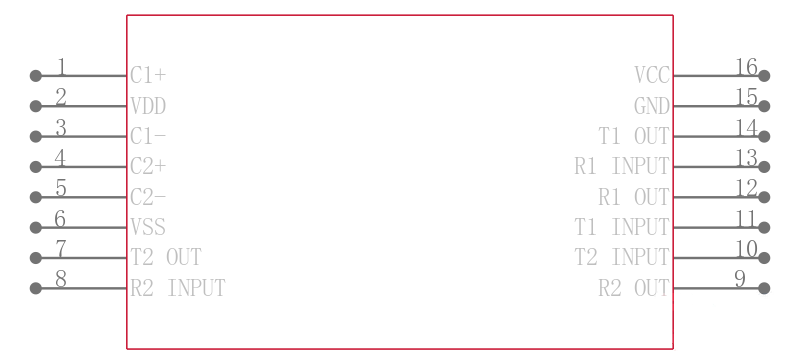

MAX232CPE引脚图

MAX232CPE引脚图

MAX232CPE封装图

MAX232CPE封装图

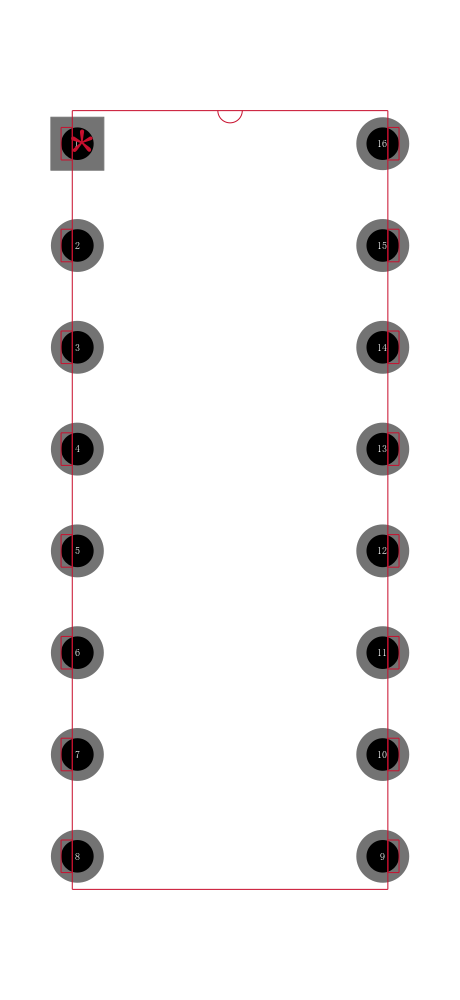

MAX232CPE封装焊盘图

MAX232CPE封装焊盘图

在线购买MAX232CPE
型号 制造商 描述 购买
MAX232CPE Maxim Integrated 美信 \+ 5V供电，多通道RS - 232驱动器/接收器 +5V-Powered, Multichannel RS-232 Drivers/Receivers 搜索库存
替代型号MAX232CPE
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MAX232CPE

品牌： Maxim Integrated 美信

封装： DIP 16Pin 5V 120kbps

当前型号

\+ 5V供电，多通道RS - 232驱动器/接收器 +5V-Powered, Multichannel RS-232 Drivers/Receivers

当前型号

型号： MAX232EPE+

品牌： 美信

封装： DIP 16Pin 4.5V 120kbps

类似代替

MAXIM INTEGRATED PRODUCTS  MAX232EPE+  芯片, 收发器, DIP16, 232 新

MAX232CPE和MAX232EPE+的区别

型号： MAX232CPE+

品牌： 美信

封装： DIP 16Pin 5V 120kbps

类似代替

MAXIM INTEGRATED PRODUCTS  MAX232CPE+.  线路接收器, RS232, 2驱动器, -0.3V-6电源, DIP-16

MAX232CPE和MAX232CPE+的区别
