MAX3232CPE+
数据手册.pdfMaxim Integrated(美信)
电子元器件分类
MAX3232CPE+中文资料参数规格
技术参数
电源电压DC 3.00V min
供电电流 300 µA
通道数 2
针脚数 16
数据速率 120 kbps
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
封装参数
安装方式 Through Hole
引脚数 16
封装 DIP-16
外形尺寸
长度 19.43 mm
宽度 7.87 mm
高度 4.45 mm
封装 DIP-16
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Unknown
包装方式 Tube
制造应用 ???, ??????, ?????
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
MAX3232CPE+引脚图与封装图

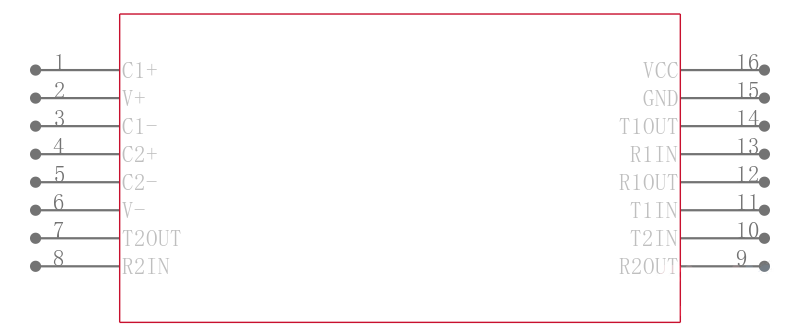

MAX3232CPE+引脚图
MAX3232CPE+封装图
MAX3232CPE+封装焊盘图
在线购买MAX3232CPE+
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MAX3232CPE+ | Maxim Integrated 美信 | MAXIM INTEGRATED PRODUCTS MAX3232CPE+ 1Mbps RS232收发器, DIP-16封装 新 | 搜索库存 |
替代型号MAX3232CPE+
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MAX3232CPE+ 品牌： Maxim Integrated 美信 封装： 16-DIP 16Pin 3V 120kbps | 当前型号 | MAXIM INTEGRATED PRODUCTS MAX3232CPE+ 1Mbps RS232收发器, DIP-16封装 新 | 当前型号 |
| 型号： MAX3232CWE+T 品牌： 美信 封装： WSOIC 16Pin 3V | 完全替代 | MAXIM INTEGRATED PRODUCTS MAX3232CWE+T 芯片, 线路驱动器, RS232, RS422/RS485 | MAX3232CPE+和MAX3232CWE+T的区别 |
| 型号： MAX3232ESE 品牌： 美信 封装： NSOIC 16Pin 3V 120kbps | 完全替代 | RS-232收发器,2T/2R,用四0.1μF外部电容 | MAX3232CPE+和MAX3232ESE的区别 |
| 型号： MAX3232CWE 品牌： 美信 封装： SOIC 16Pin 3V 120kbps | 完全替代 | 3.0V至5.5V ，低功耗，高达1Mbps ，真RS - 232收发器，使用四只0.1μF外部电容 3.0V to 5.5V, Low-Power, up to 1Mbps, True RS-232 Transceivers Using Four 0.1レF External Capacitors | MAX3232CPE+和MAX3232CWE的区别 |
