MAX3223EAP+
数据手册.pdfMaxim Integrated(美信)
电子元器件分类
MAX3223EAP+中文资料参数规格
技术参数
电源电压DC 3.00V min
供电电流 0.3 mA
针脚数 20
数据速率 120 kbps
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SSOP-20
外形尺寸
长度 7.33 mm
宽度 5.38 mm
高度 1.78 mm
封装 SSOP-20
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
MAX3223EAP+引脚图与封装图

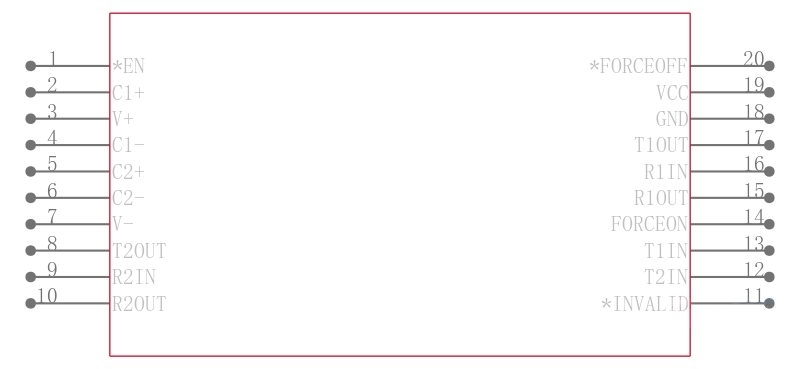

MAX3223EAP+引脚图
MAX3223EAP+封装图
MAX3223EAP+封装焊盘图
在线购买MAX3223EAP+
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MAX3223EAP+ | Maxim Integrated 美信 | MAXIM INTEGRATED PRODUCTS MAX3223EAP+. 线路接收器, RS232, 2驱动器, 3V-5.5电源, SSOP-20 | 搜索库存 |
替代型号MAX3223EAP+
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MAX3223EAP+ 品牌： Maxim Integrated 美信 封装： SSOP 20Pin 3V 120kbps | 当前型号 | MAXIM INTEGRATED PRODUCTS MAX3223EAP+. 线路接收器, RS232, 2驱动器, 3V-5.5电源, SSOP-20 | 当前型号 |
| 型号： MAX3223EAP+T 品牌： 美信 封装： SSOP 20Pin 3V | 完全替代 | MAXIM INTEGRATED PRODUCTS MAX3223EAP+T 芯片, 线路驱动器, RS232, RS422/RS485 | MAX3223EAP+和MAX3223EAP+T的区别 |
| 型号： MAX13223EEUP+ 品牌： 美信 封装： TSSOP 20Pin 3V | 完全替代 | RS-232 双路发射器/接收器，Maxim Integrated**Maxim** 系列双路 RS232 线路驱动器和和接收器旨在用于所有 EIA/TIA-232E、V.24 和 V.28 通信接口。 由于其低功率关闭模式，**Maxim** 的 RS232 双路发射器/接收器将允许以下应用：接口转换、调制解调器、便携式计算机以及 RS232 电池供电系统。 多通道收发器 MAX233、MAX235 具有外部组件，因此非常适合空间至关重要的应用。 多通道 RS232 驱动器/接收器（RS232 收发器） 数据速率范围为 120 kbit/s 到 1 Mbit/s 低功率关闭模式可减少功耗 低电压 一些 RS232 收发器可能包含 0.1uF 外部电容器 集成 ESD 应用 ### RS-232 线路驱动器和接收器 | MAX3223EAP+和MAX13223EEUP+的区别 |
