MAX489CPD+

MAX489CPD+

数据手册.pdf
Maxim Integrated(美信) 电子元器件分类

MAXIM INTEGRATED PRODUCTS  MAX489CPD+.  线路接收器, RS422/RS485, 4.75V-5.25电源, DIP-14

RS-485 Single Transmitters/Receivers, 5V, MAX4xx Series,

### RS-485 线路驱动器和接收器


欧时:
RS-485/RS-422 TRANSCEIVERS, MAX489CPD+


得捷:
IC TRANSCEIVER FULL 1/1 14DIP


立创商城:
250Kbps


e络盟:
MAXIM INTEGRATED PRODUCTS  MAX489CPD+.  线路接收器, RS422/RS485, 4.75V-5.25电源, DIP-14


安富利:
Single Transmitter/Receiver RS-422/RS-485 14-Pin PDIP N


Chip1Stop:
Single Transmitter/Receiver RS-422/RS-485 14-Pin PDIP N


TME:
Interface; transceiver; RS422,RS485,full duplex; 250kbps; DIP14


Win Source:
1/1 Transceiver Full RS422, RS485 14-PDIP


DeviceMart:
IC TXRX RS485/RS422 LOWPWR 14DIP


MAX489CPD+中文资料参数规格
技术参数

电源电压DC 4.75V min

供电电流 120 µA

通道数 1

针脚数 14

数据速率 250 kbps

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Through Hole

引脚数 14

封装 DIP-14

外形尺寸

长度 19.43 mm

宽度 7.87 mm

高度 4.45 mm

封装 DIP-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Each

制造应用 工业, 通信与网络

符合标准

RoHS标准 Non-Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

MAX489CPD+引脚图与封装图

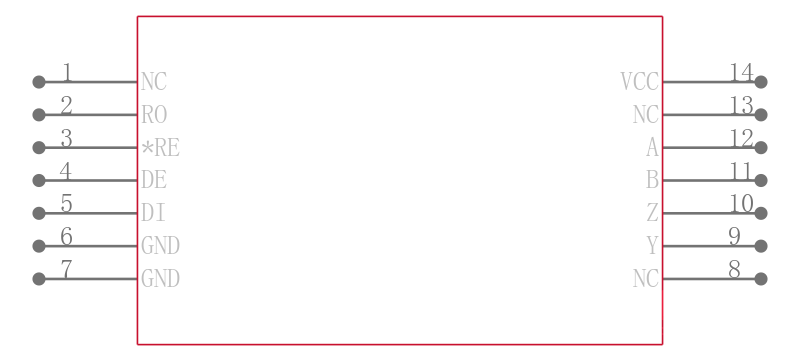

MAX489CPD+引脚图

MAX489CPD+引脚图

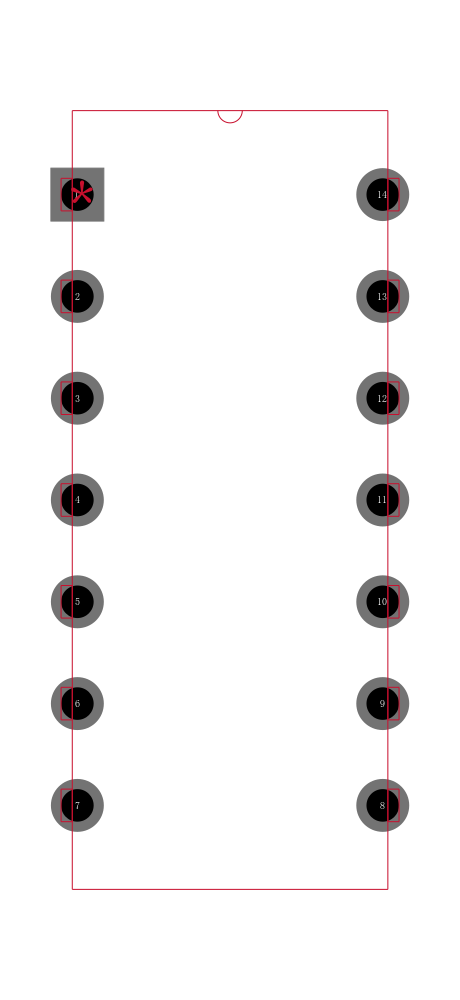

MAX489CPD+封装图

MAX489CPD+封装图

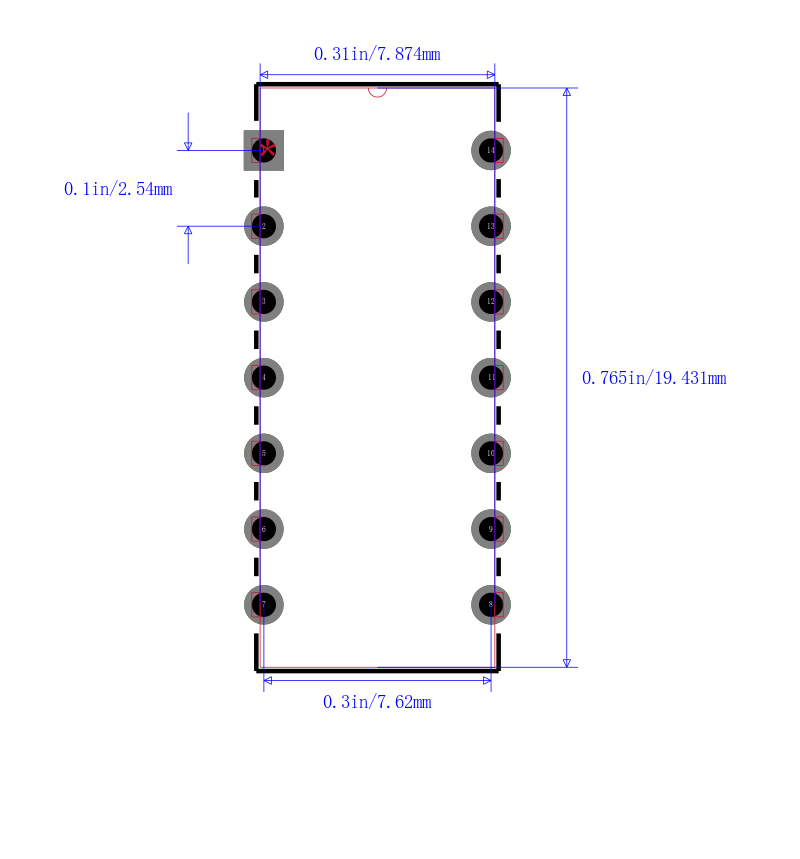

MAX489CPD+封装焊盘图

MAX489CPD+封装焊盘图

在线购买MAX489CPD+
型号 制造商 描述 购买
MAX489CPD+ Maxim Integrated 美信 MAXIM INTEGRATED PRODUCTS  MAX489CPD+.  线路接收器, RS422/RS485, 4.75V-5.25电源, DIP-14 搜索库存
替代型号MAX489CPD+
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MAX489CPD+

品牌： Maxim Integrated 美信

封装： DIP 14Pin 4.75V 250kbps

当前型号

MAXIM INTEGRATED PRODUCTS  MAX489CPD+.  线路接收器, RS422/RS485, 4.75V-5.25电源, DIP-14

当前型号

型号： MAX489ECPD+

品牌： 美信

封装： DIP 14Pin 4.75V

完全替代

MAXIM INTEGRATED PRODUCTS  MAX489ECPD+  芯片, RS422/RS485 收发器, 250KBPS, 5.25V, DIP-14

MAX489CPD+和MAX489ECPD+的区别

型号： MAX489EEPD+

品牌： 美信

封装： DIP 14Pin 4.75V

类似代替

MAXIM INTEGRATED PRODUCTS  MAX489EEPD+  芯片, RS422/RS485 收发器, 250KBPS, 5.25V, DIP-14

MAX489CPD+和MAX489EEPD+的区别

型号： MAX489EPD+

品牌： 美信

封装： PDIP-14 14Pin 4.75V 250kbps

类似代替

MAXIM INTEGRATED PRODUCTS  MAX489EPD+  芯片, RS422/RS485 收发器, 250KBPS, 5.25V, DIP-14

MAX489CPD+和MAX489EPD+的区别
