MAX3221CAE+

MAX3221CAE+

数据手册.pdf
Maxim Integrated(美信) 电子元器件分类

MAXIM INTEGRATED PRODUCTS  MAX3221CAE+  IC, TRANSCEIVER, SMD, 3221, SSOP16 新

RS-232 单路发射器/接收器，

### RS-232 线路驱动器和接收器


得捷:
IC TRANSCEIVER FULL 1/1 16SSOP


欧时:
Maxim MAX3221CAE+ 235kbps 线路收发器, 3.3 V、5 V单电源, 16引脚 SSOP封装


e络盟:
RS232发送器/接收器, 带关电模式.SSOP, 工业温度级, SSOP-16


安富利:
Single Transmitter/Receiver RS-232 16-Pin SSOP


Chip1Stop:
Single Transmitter/Receiver RS-232 16-Pin SSOP


TME:
Interface; transceiver; RS232,full duplex; 235kbps; SSOP16


Newark:
# MAXIM INTEGRATED PRODUCTS  MAX3221CAE+  IC, TRANSCEIVER, SMD, 3221, SSOP16


DeviceMart:
IC TXRX RS232 120KBPS SD 16-SSOP


Win Source:
1/1 Transceiver Full RS232 16-SSOP


MAX3221CAE+中文资料参数规格
技术参数

电源电压DC 3.00V min

供电电流 1.00 µA

通道数 1

针脚数 16

数据速率 235 kbps

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SSOP-16

外形尺寸

长度 6.33 mm

宽度 5.38 mm

高度 1.78 mm

封装 SSOP-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

MAX3221CAE+引脚图与封装图

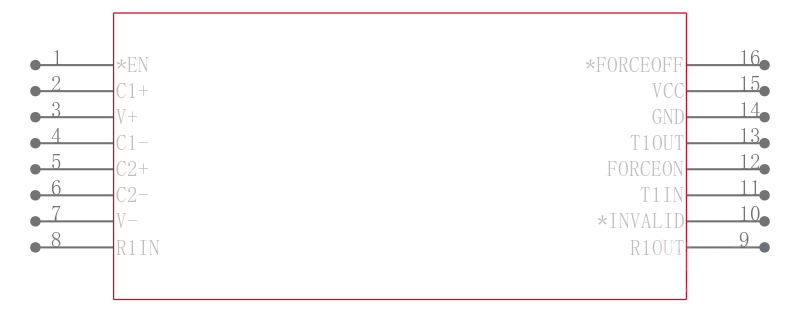

MAX3221CAE+引脚图

MAX3221CAE+引脚图

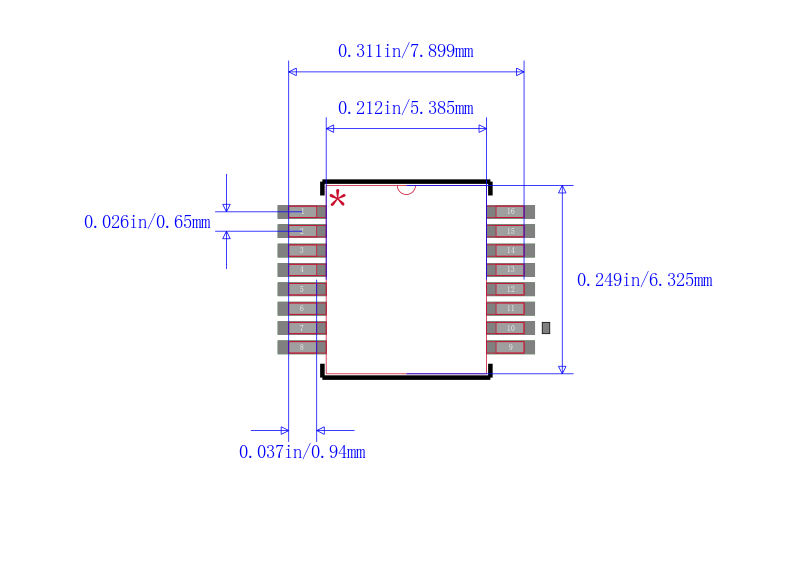

MAX3221CAE+封装图

MAX3221CAE+封装图

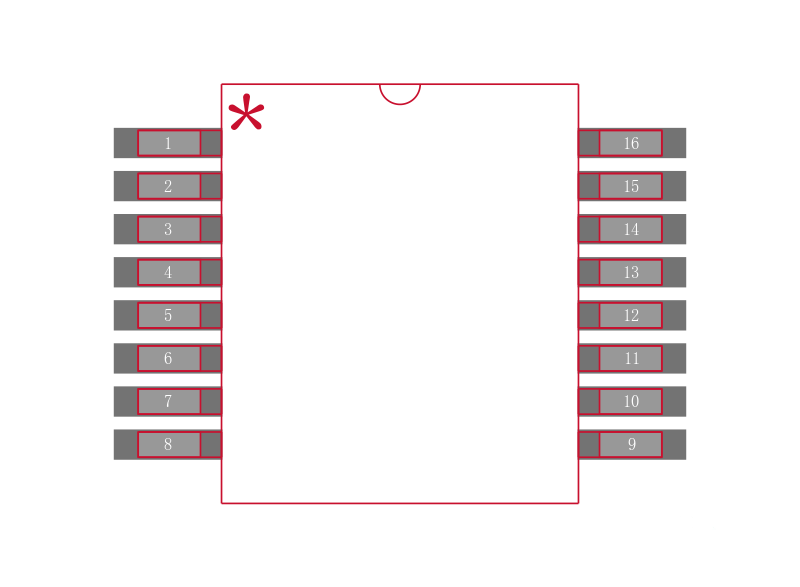

MAX3221CAE+封装焊盘图

MAX3221CAE+封装焊盘图

在线购买MAX3221CAE+
型号 制造商 描述 购买
MAX3221CAE+ Maxim Integrated 美信 MAXIM INTEGRATED PRODUCTS  MAX3221CAE+  IC, TRANSCEIVER, SMD, 3221, SSOP16 新 搜索库存
替代型号MAX3221CAE+
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MAX3221CAE+

品牌： Maxim Integrated 美信

封装： SSOP 16Pin 3V 235kbps

当前型号

MAXIM INTEGRATED PRODUCTS  MAX3221CAE+  IC, TRANSCEIVER, SMD, 3221, SSOP16 新

当前型号

型号： MAX3221CAE+T

品牌： 美信

封装： SSOP 16Pin 3V

完全替代

MAXIM INTEGRATED PRODUCTS  MAX3221CAE+T  芯片, RS232 收发器, 120KBPS, 5.5V, SSOP-16

MAX3221CAE+和MAX3221CAE+T的区别

型号： MAX3221CUE+T

品牌： 美信

封装： TSSOP 16Pin 3V

完全替代

MAXIM INTEGRATED PRODUCTS  MAX3221CUE+T  芯片, RS232 收发器, 120KBPS, 5.5V, TSSOP-16

MAX3221CAE+和MAX3221CUE+T的区别

型号： MAX3221CAE

品牌： 美信

封装： SSOP 16Pin 3V 235kbps

完全替代

1μA电源电流，真+ 3V至+ 5.5V的RS - 232收发器，具有自动关机 1レA Supply-Current, True +3V to +5.5V RS-232 Transceivers with AutoShutdown

MAX3221CAE+和MAX3221CAE的区别
