MAX313LESE+

MAX313LESE+

数据手册.pdf

MAXIM INTEGRATED PRODUCTS  MAX313LESE+  模拟开关, 逻辑兼容, SPST - 常开, 4 放大器, 25 ohm, 4.5V 至 36V, ± 4.5V 至 ± 20V, NSOIC, 16 引脚

4 电路 IC 开关 1：1 10 欧姆 16-SOIC


得捷:
IC SWITCH QUAD SPST 16SOIC


立创商城:
MAX313LESE+


贸泽:
模拟开关 IC 10Ohm, Quad, SPST, +3V Logic-Compatible Analog Switches


安富利:
Analog Switch Quad SPST 16-Pin SOIC N


Chip1Stop:
Analog Switch Quad SPST 16-Pin SOIC N


Newark:
# MAXIM INTEGRATED PRODUCTS  MAX313LESE+  Analog Switch, Logic Compatible, SPST - NO, 4 Channels, 25 ohm, 4.5V to 36V, ± 4.5V to ± 20V, NSOIC


MAX313LESE+中文资料参数规格
技术参数

触点类型 SPST

电路数 4

通道数 4

针脚数 16

耗散功率 696 mW

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 696 mW

电源电压Max 36 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

制造应用 Signal Processing, Avionics, Communications & Networking

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

MAX313LESE+引脚图与封装图

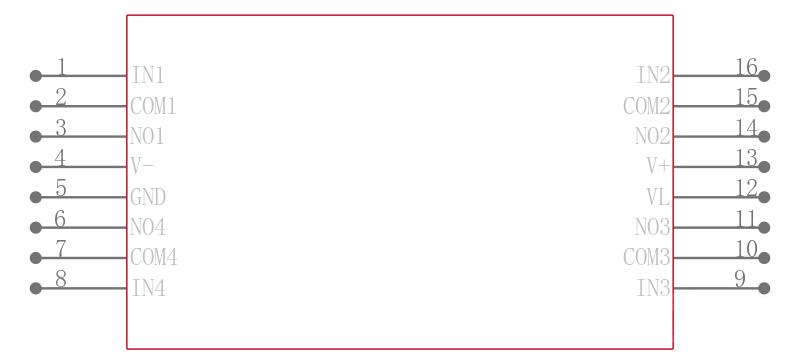

MAX313LESE+引脚图

MAX313LESE+引脚图

MAX313LESE+封装图

MAX313LESE+封装图

MAX313LESE+封装焊盘图

MAX313LESE+封装焊盘图

在线购买MAX313LESE+
型号 制造商 描述 购买
MAX313LESE+ Maxim Integrated 美信 MAXIM INTEGRATED PRODUCTS  MAX313LESE+  模拟开关, 逻辑兼容, SPST - 常开, 4 放大器, 25 ohm, 4.5V 至 36V, ± 4.5V 至 ± 20V, NSOIC, 16 引脚 搜索库存
替代型号MAX313LESE+
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MAX313LESE+

品牌： Maxim Integrated 美信

封装： SOIC 16Pin

当前型号

MAXIM INTEGRATED PRODUCTS  MAX313LESE+  模拟开关, 逻辑兼容, SPST - 常开, 4 放大器, 25 ohm, 4.5V 至 36V, ± 4.5V 至 ± 20V, NSOIC, 16 引脚

当前型号

型号： MAX313LCUE+T

品牌： 美信

封装： TSSOP-16 16Pin

完全替代

SPST, 4 Func, 1Channel, CMOS, PDSO16, 4.4MM, ROHS COMPLIANT, TSSOP-16

MAX313LESE+和MAX313LCUE+T的区别

型号： MAX313LESE+T

品牌： 美信

封装： SOIC 16Pin

完全替代

SPST, 4 Func, 1Channel, CMOS, PDSO16, 0.15INCH, ROHS COMPLIANT, SOIC-16

MAX313LESE+和MAX313LESE+T的区别

型号： MAX313LCSE+T

品牌： 美信

封装： SOIC 16Pin

完全替代

SPST, 4 Func, 1Channel, CMOS, PDSO16, 0.15INCH, ROHS COMPLIANT, SOIC-16

MAX313LESE+和MAX313LCSE+T的区别
