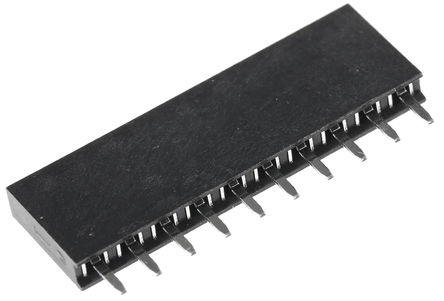

M20-7821046
数据手册.pdf
Harwin
连接器与适配器
M20-7821046中文资料参数规格
技术参数
触点数 10
极性 Female
触点电镀 Tin
额定电流 3 A
绝缘电阻 1 MΩ
排数 1
针脚数 10
接触电阻 15 mΩ
拔插次数 50
额定电流Max 3 A
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压 1000 V
接触电阻Max 20 mΩ
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
高度 8.5 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, 通用，工业，电信, 工业, General Purpose，Industrial，Telecommunications
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
M20-7821046引脚图与封装图
暂无图片
在线购买M20-7821046
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| M20-7821046 | Harwin | HARWIN M20-7821046 板至板连接, M20系列, 10 触点, 插座, 2.54 mm, 通孔安装, 1 排 | 搜索库存 |
替代型号M20-7821046
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： M20-7821046 品牌： Harwin 封装： Female 10Contact | 当前型号 | HARWIN M20-7821046 板至板连接, M20系列, 10 触点, 插座, 2.54 mm, 通孔安装, 1 排 | 当前型号 |
| 型号： 75915-310LF 品牌： 安费诺 封装： Female | 类似代替 | AMPHENOL FCI 75915-310LF Board-To-Board Connector, 2.54mm, 10Contacts, Receptacle, 75915 Series, Through Hole, 1Rows | M20-7821046和75915-310LF的区别 |
| 型号： SSW-110-01-T-S 品牌： 申泰电子 封装： 10Contact 2.54mm Female | 功能相似 | Board-To-Board Connector, 2.54mm, 10Contacts, Receptacle, SSW Series, Through Hole, 1Rows | M20-7821046和SSW-110-01-T-S的区别 |
| 型号： SSQ-110-01-G-S 品牌： 申泰电子 封装： Female 10Contact 10Position | 功能相似 | SAMTEC SSQ-110-01-G-S 板至板连接, 单路, SSQ系列, 10 触点, 插座, 2.54 mm, 通孔安装, 1 排 | M20-7821046和SSQ-110-01-G-S的区别 |
