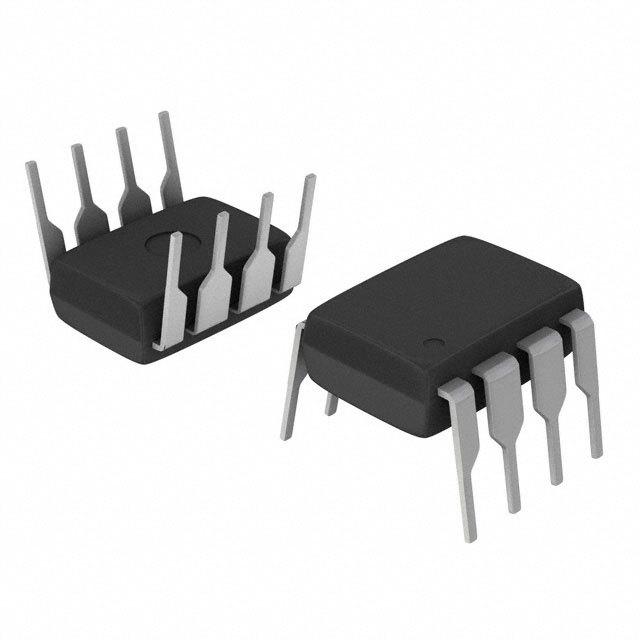

MAX636ACPA
数据手册.pdfMaxim Integrated(美信)
主动器件
MAX636ACPA中文资料参数规格
技术参数
电源电压DC 16.5V max
输出接口数 1
输出电压 -12.0 V, -12.0 V max
输出电流 200 mA
开关频率 50 kHz
输入电压Max 16.5 V
输入电压Min 2.3 V
工作温度Max 70 ℃
工作温度Min 0 ℃
输入电压 2.3V ~ 16.5V
封装参数
安装方式 Through Hole
引脚数 8
封装 DIP-8
外形尺寸
长度 9.91 mm
宽度 7.87 mm
高度 4.45 mm
封装 DIP-8
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
MAX636ACPA引脚图与封装图

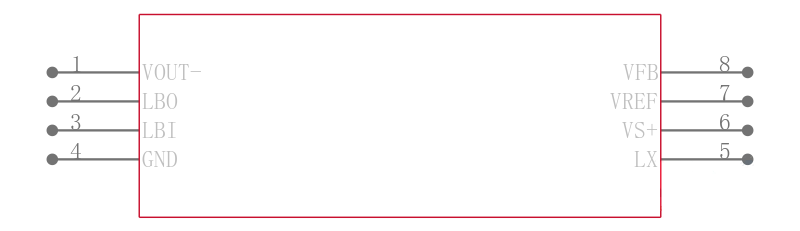

MAX636ACPA引脚图

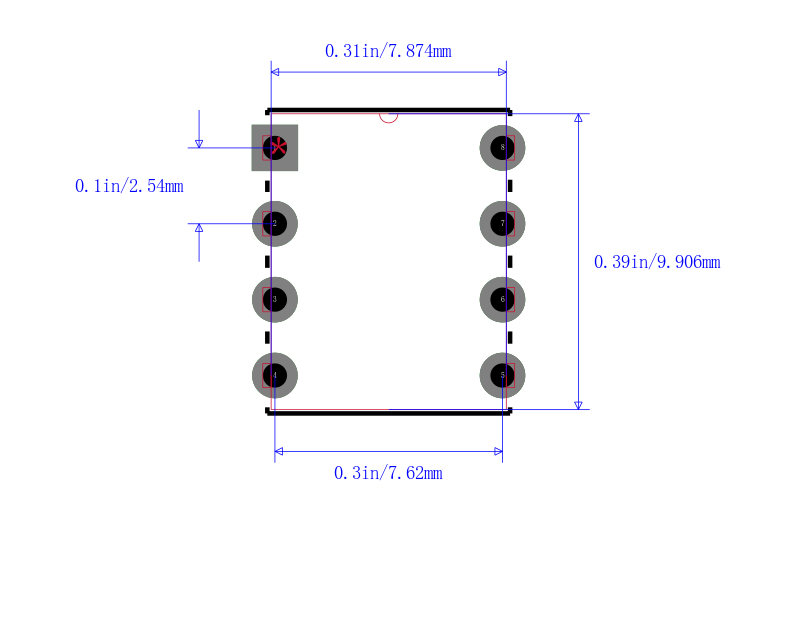

MAX636ACPA封装图

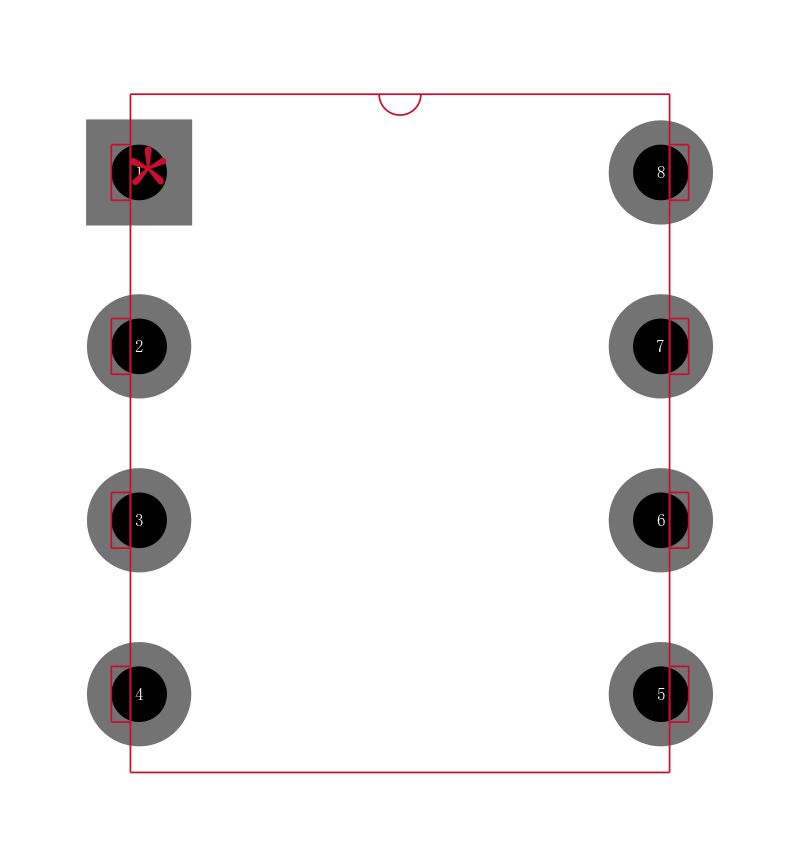

MAX636ACPA封装焊盘图
在线购买MAX636ACPA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MAX636ACPA | Maxim Integrated 美信 | 开关稳压器 Preset/Adjustable Invert Switching Reg | 搜索库存 |
替代型号MAX636ACPA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MAX636ACPA 品牌： Maxim Integrated 美信 封装： DIP 12V 8Pin | 当前型号 | 开关稳压器 Preset/Adjustable Invert Switching Reg | 当前型号 |
| 型号： MAX636ACPA+ 品牌： 美信 封装： DIP 12V 8Pin | 完全替代 | MAXIM INTEGRATED PRODUCTS MAX636ACPA+ 芯片, 反相开关稳压器, 可调 | MAX636ACPA和MAX636ACPA+的区别 |
| 型号： MAX636AEPA 品牌： 美信 封装： DIP 8Pin | 功能相似 | Preset -12V output or adjuistable output with 2 resistors, CMOS switching regulator. Output accuracy 5%. | MAX636ACPA和MAX636AEPA的区别 |
| 型号： MAX636AMJA 品牌： 美信 封装： CDIP | 功能相似 | 电压型开关电源控制器 Voltage-Mode SMPS Controller | MAX636ACPA和MAX636AMJA的区别 |
