MAX5033DUSA+

MAX5033DUSA+

数据手册.pdf

MAXIM INTEGRATED PRODUCTS  MAX5033DUSA+  直流-直流开关降压稳压器, 可调, 7.5V-76V输入, 1.25V-13.2V/500mA输出, 125kHz, nsOIC-8

开关调节器,降压直流 - 直流转换器,

### 开关电压调节器,Maxim Integrated


得捷:
IC REG BUCK ADJ 500MA 8SOIC


立创商城:
降压型 Vin=7.5V~76V Vout=1.221V~13.2V 500mA


欧时:
### 开关调节器,降压直流 - 直流转换器,Maxim Integrated### 开关电压调节器,Maxim Integrated


贸泽:
Switching Voltage Regulators 500mA 76V MAXPower Step-Down


e络盟:
直流-直流开关降压稳压器, 可调, 7.5V-76V输入, 1.25V-13.2V/500mA输出, 125kHz, nsOIC-8


安富利:
Conv DC-DC Single Step Down 7.5V to 76V 8-Pin SOIC N


Chip1Stop:
Conv DC-DC Single Step Down 7.5V to 76V Automotive 8-Pin SOIC N


Newark:
# MAXIM INTEGRATED PRODUCTS  MAX5033DUSA+  DC-DC Switching BuckStep Down Regulator, Adj., 7.5V-76V in, 1.25V-13.2V/0.5A out, 125kHz, NSOIC-8


DeviceMart:
IC REG BUCK ADJ 0.5A 8SOIC


Win Source:
Buck Switching Regulator IC Positive Adjustable 1.221V 1 Output 500mA 8-SOIC 0.154", 3.90mm Width


MAX5033DUSA+中文资料参数规格
技术参数

输出接口数 1

输出电压 1.25V ~ 13.2V

输出电流 500 mA

针脚数 8

开关频率 125 kHz

输入电压Max 76 V

输入电压Min 7.5 V

输出电压Max 13.2 V

输出电压Min 1.25 V

输出电流Max 500 mA

输出电流Min 20 mA

工作温度Max 85 ℃

工作温度Min 0 ℃

输入电压 7.5V ~ 76V

封装参数

安装方式 Surface Mount

引脚数 8

封装 NSOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 NSOIC-8

物理参数

工作温度 0℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Tube

制造应用 Power Management, Consumer Electronics, 工业, Industrial, 消费电子产品, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

MAX5033DUSA+引脚图与封装图

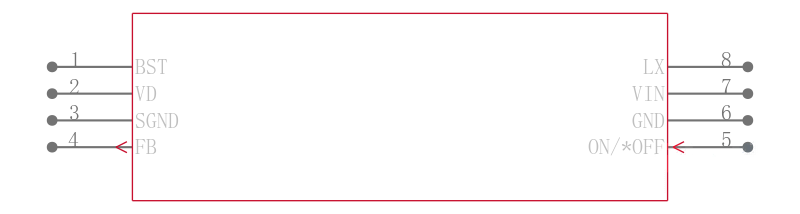

MAX5033DUSA+引脚图

MAX5033DUSA+引脚图

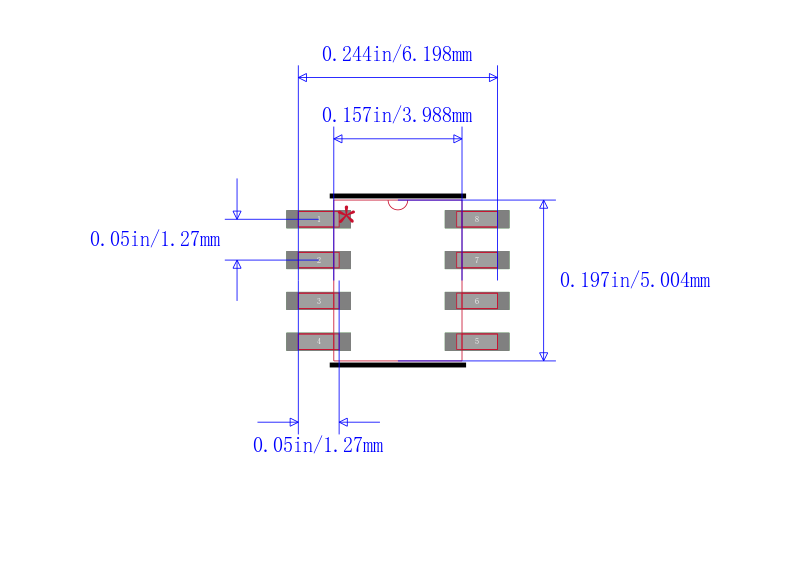

MAX5033DUSA+封装图

MAX5033DUSA+封装图

MAX5033DUSA+封装焊盘图

MAX5033DUSA+封装焊盘图

在线购买MAX5033DUSA+
型号 制造商 描述 购买
MAX5033DUSA+ Maxim Integrated 美信 MAXIM INTEGRATED PRODUCTS  MAX5033DUSA+  直流-直流开关降压稳压器, 可调, 7.5V-76V输入, 1.25V-13.2V/500mA输出, 125kHz, nsOIC-8 搜索库存
替代型号MAX5033DUSA+
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: MAX5033DUSA+

品牌: Maxim Integrated 美信

封装: NSOIC 1.25V 8Pin

当前型号

MAXIM INTEGRATED PRODUCTS  MAX5033DUSA+  直流-直流开关降压稳压器, 可调, 7.5V-76V输入, 1.25V-13.2V/500mA输出, 125kHz, nsOIC-8

当前型号

型号: MAX5033DUSA-T

品牌: 美信

封装: 8-SOIC

功能相似

Conv DC-DC Single Step Down 7.5V to 76V 8Pin SOIC N T/R

MAX5033DUSA+和MAX5033DUSA-T的区别

型号: MAX5033DUSA+T

品牌: 美信

封装: N.SO

功能相似

降压型 Vin=7.5V~76V Vout=1.221V~13.2V 500mA

MAX5033DUSA+和MAX5033DUSA+T的区别
