MAX1744EUB
数据手册.pdfMaxim Integrated(美信)
主动器件
MAX1744EUB中文资料参数规格
技术参数
频率 330 kHz
电源电压DC 4.50V min
输出接口数 1
输出电压 5.00 V, 5.00 V max
输出电流 10 A
开关频率 330kHz MAX
占空比 100 %
输入电压Max 36 V
输入电压Min 4.5 V
输出电压Max 5 V
输出电流Max 10 A
最大占空比 1
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 36V
输入电压 4.5V ~ 36V
封装参数
安装方式 Surface Mount
引脚数 10
封装 TFSOP-10
外形尺寸
长度 3.05 mm
宽度 3.05 mm
高度 0.95 mm
封装 TFSOP-10
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
符合标准
RoHS标准 Non-Compliant
含铅标准 Lead Free
REACH SVHC版本 2013/06/20
海关信息
ECCN代码 EAR99
MAX1744EUB引脚图与封装图

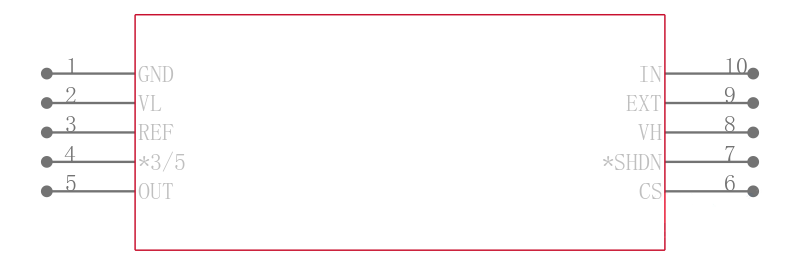

MAX1744EUB引脚图

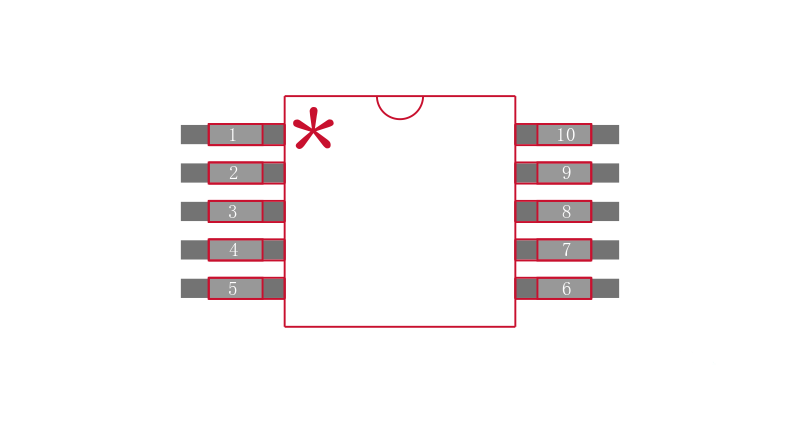

MAX1744EUB封装图

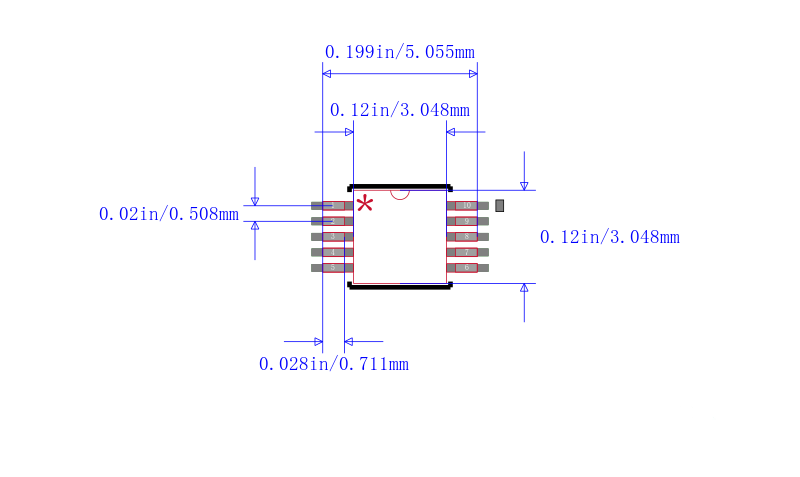

MAX1744EUB封装焊盘图
在线购买MAX1744EUB
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MAX1744EUB | Maxim Integrated 美信 | 高电压，降压，μMAX封装DC- DC控制器 High-Voltage, Step-Down DC-DC Controller in レMAX | 搜索库存 |
替代型号MAX1744EUB
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MAX1744EUB 品牌： Maxim Integrated 美信 封装： uMAX 5V 10Pin | 当前型号 | 高电压，降压，μMAX封装DC- DC控制器 High-Voltage, Step-Down DC-DC Controller in レMAX | 当前型号 |
| 型号： MAX1744EUB+T 品牌： 美信 封装： uMAX | 完全替代 | 开关控制器 High-Voltage, Step-Down DC-DC Controller in MAX | MAX1744EUB和MAX1744EUB+T的区别 |
| 型号： MAX1744AUB+T 品牌： 美信 封装： uMAX | 完全替代 | 降压型 4.5V~36V 330kHz | MAX1744EUB和MAX1744AUB+T的区别 |
| 型号： MAX1744EUB+ 品牌： 美信 封装： µMAX 5V 10Pin | 类似代替 | MAXIM INTEGRATED PRODUCTS MAX1744EUB+. 直流/直流控制器, 4.5V至36V, 1路输出, 降压, 330kHz, µMAX-10 | MAX1744EUB和MAX1744EUB+的区别 |
