MAX5070AASA+
数据手册.pdfMaxim Integrated(美信)
主动器件
MAX5070AASA+中文资料参数规格
技术参数
频率 1 MHz
电源电压DC 12.0V min
工作电压 11V ~ 26.5V
额定功率 362 mW
输出接口数 1
输入电压DC 26.5 V
输出电流 2.00 A
通道数 1
输入电流 3.00 mA
耗散功率 471 mW
静态电流 37.0 µA
开关频率 20kHz ~ 1MHz
占空比 97.5 %
最大占空比 0.96
电源电压 10.8V ~ 25V
输入电压 11.26.5 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
MAX5070AASA+引脚图与封装图

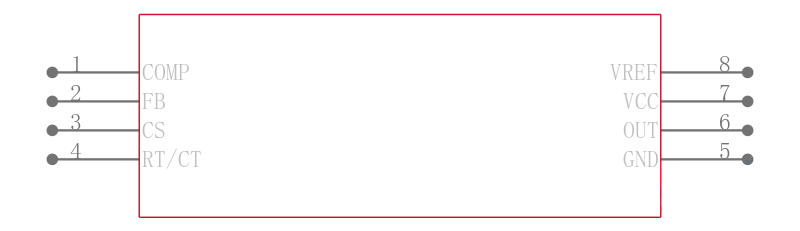

MAX5070AASA+引脚图
MAX5070AASA+封装图
MAX5070AASA+封装焊盘图
在线购买MAX5070AASA+
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MAX5070AASA+ | Maxim Integrated 美信 | Switching Controller, Current-mode, 2A, 1000kHz Switching Freq-Max, BICMOS, PDSO8, LEAD FREE, 0.15INCH, MS-012AA, SOIC-8 | 搜索库存 |
替代型号MAX5070AASA+
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MAX5070AASA+ 品牌： Maxim Integrated 美信 封装： SOIC 2A 8Pin | 当前型号 | Switching Controller, Current-mode, 2A, 1000kHz Switching Freq-Max, BICMOS, PDSO8, LEAD FREE, 0.15INCH, MS-012AA, SOIC-8 | 当前型号 |
| 型号： MAX5070AASA 品牌： 美信 封装： | 完全替代 | 高性能，单端，电流模式PWM控制器 High-Performance, Single-Ended, Current-Mode PWM Controllers | MAX5070AASA+和MAX5070AASA的区别 |
| 型号： MAX5071AASA+ 品牌： 美信 封装： SOIC-Narrow-8 | 类似代替 | 升降压型 10.8V~30V 1MHz | MAX5070AASA+和MAX5071AASA+的区别 |
| 型号： MAX5070AASA+T 品牌： 美信 封装： SOIC-Narrow-8 | 类似代替 | 升降压型 10.8V~30V 1MHz | MAX5070AASA+和MAX5070AASA+T的区别 |
