MCP617-I/SN

MCP617-I/SN

数据手册.pdf
Microchip(微芯) 主动器件

MCP616/617/618/619 运算放大器### 运算放大器,Microchip

MCP616/617/618/619

### 运算放大器,


得捷:
IC CMOS 2 CIRCUIT 8SOIC


欧时:
Microchip 运算放大器 MCP617-I/SN 双 精确, 190kHz增益带宽积, 3 至 5V, 8引脚 SOIC封装


立创商城:
MCP617-I/SN


贸泽:
运算放大器 - 运放 Dual 2.3V PNP


艾睿:
Op Amp Dual Micropower Amplifier R-R O/P 5.5V 8-Pin SOIC N Tube


Allied Electronics:
Microchip MCP617-I/SN, Dual Op Amp, 0.19MHz CMOS, Rail to Rail, 3V, 5V, 8-Pin SOIC


安富利:
OP Amp Dual GP R-R O/P 5.5V 8-Pin SOIC N Tube


Chip1Stop:
OP Amp Dual GP R-R O/P 5.5V 8-Pin SOIC N Tube


TME:
Operational amplifier; 190kHz; 2.3÷5.5V; Channels:2; SO8


Verical:
Op Amp Dual Micropower Amplifier R-R O/P 5.5V 8-Pin SOIC N Tube


Newark:
# MICROCHIP  MCP617-I/SN  Operational Amplifier, Dual, 190 kHz, 2, 0.08 V/ s, 2.3V to 5.5V, SOIC, 8


儒卓力:
**2xOP 0,19MHz 0.08V/µs SO8 SMD **


Win Source:
IC OPAMP GP 190KHZ RRO 8SOIC


DeviceMart:
IC OPAMP 2.3V DUAL R-R 8SOIC


MCP617-I/SN中文资料参数规格
技术参数

电源电压DC 2.30V min

工作电压 2.3V ~ 5.5V

输出电流 17 mA

供电电流 19 µA

电路数 2

通道数 2

针脚数 8

共模抑制比 100 dB

静态电流 25 µA

输入补偿漂移 2.00 µV/K

带宽 190 kHz

转换速率 80.0 mV/μs

增益频宽积 190 kHz

输入补偿电压 150 µV

输入偏置电流 15 nA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 0.19 MHz

共模抑制比Min 80 dB

电源电压 2.3V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.9 mm

高度 1.25 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 测试与测量, Test & Measurement

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

MCP617-I/SN引脚图与封装图
MCP617-I/SN引脚图

MCP617-I/SN引脚图

MCP617-I/SN封装图

MCP617-I/SN封装图

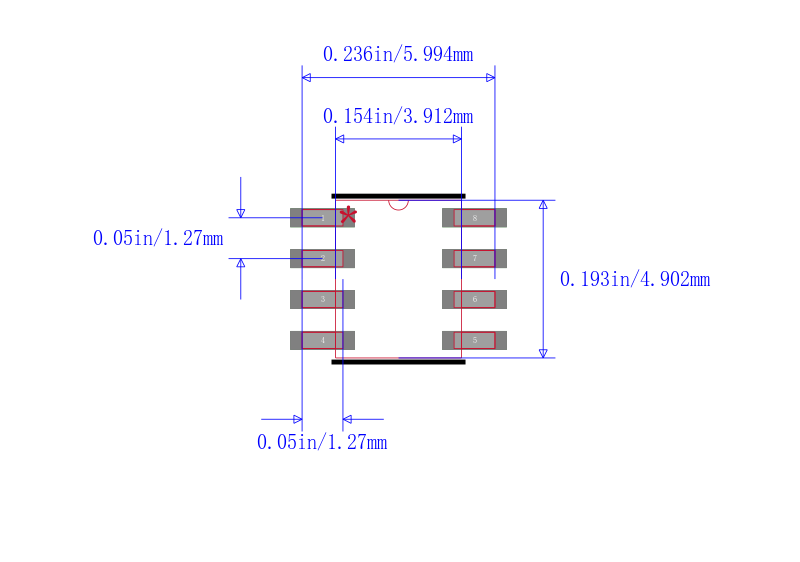

MCP617-I/SN封装焊盘图

MCP617-I/SN封装焊盘图

在线购买MCP617-I/SN
型号 制造商 描述 购买
MCP617-I/SN Microchip 微芯 MCP616/617/618/619 运算放大器 ### 运算放大器,Microchip 搜索库存
替代型号MCP617-I/SN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: MCP617-I/SN

品牌: Microchip 微芯

封装: SOIC 190kHz 2Channel 8Pin

当前型号

MCP616/617/618/619 运算放大器### 运算放大器,Microchip

当前型号

型号: MCP617-I/MS

品牌: 微芯

封装: MSOP 190kHz 2Channel 8Pin

类似代替

MCP616/617/618/619 运算放大器

MCP617-I/SN和MCP617-I/MS的区别

型号: MCP617T-I/SN

品牌: 微芯

封装: SOIC 190kHz 2Channel 8Pin

类似代替

2.3V至5.5V 微功耗 Bi-CMOS 双通道 运算放大器 SOIC 8

MCP617-I/SN和MCP617T-I/SN的区别

型号: MCP617T-I/MS

品牌: 微芯

封装: MSOP 8Pin 80mV/us 2Channel

类似代替

MCP617系列 5.5V 190kHz 微功耗 Bi-CMOS 运算放大器-MSOP-8

MCP617-I/SN和MCP617T-I/MS的区别
