MAX689CSA
数据手册.pdfMaxim Integrated(美信)
主动器件
MAX689CSA中文资料参数规格
技术参数
输入电压DC 11.0V max
输出电压 3 V
输出电流 1 A
耗散功率 0.471 W
跌落电压 150 mV
输入电压Max 11 V
输入电压Min 2.7 V
工作温度Max 70 ℃
工作温度Min 0 ℃
输入电压 ≤11 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
长度 5 mm
宽度 4 mm
高度 1.5 mm
封装 SOIC-8
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Unknown
包装方式 Bulk
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
MAX689CSA引脚图与封装图

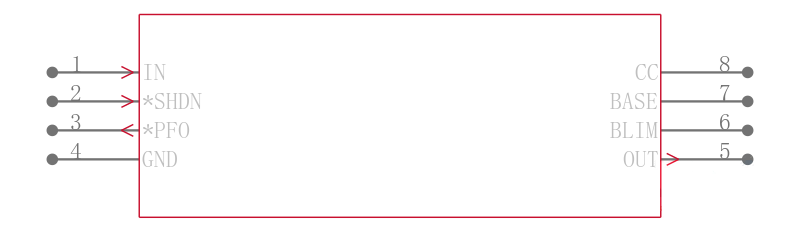

MAX689CSA引脚图
MAX689CSA封装图
MAX689CSA封装焊盘图
