MCR10EZPF1203
数据手册.pdf
ROHM Semiconductor
罗姆半导体
被动器件
MCR10EZPF1203中文资料参数规格
技术参数
额定电压DC 150 V
容差 ±1 %
额定功率 0.125 W
产品系列 MCR
电阻 120 kΩ
阻值偏差 ±1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
封装参数
安装方式 Surface Mount
封装公制 2012
封装 0805
外形尺寸
长度 2 mm
宽度 1.25 mm
高度 0.55 mm
封装公制 2012
封装 0805
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±100 ppm/℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准
含铅标准 Lead Free
MCR10EZPF1203引脚图与封装图

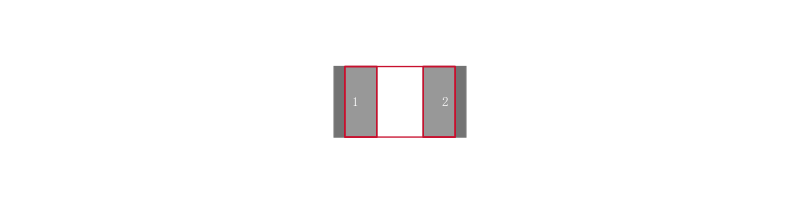

MCR10EZPF1203引脚图

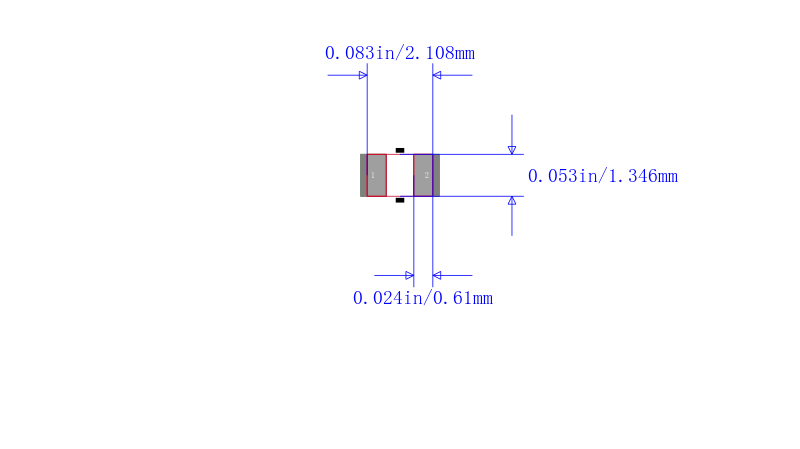

MCR10EZPF1203封装图
MCR10EZPF1203封装焊盘图
在线购买MCR10EZPF1203
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MCR10EZPF1203 | ROHM Semiconductor 罗姆半导体 | 0805 120kΩ ±1% 0.125W1/8W ±100ppm/℃ | 搜索库存 |
替代型号MCR10EZPF1203
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MCR10EZPF1203 品牌： ROHM Semiconductor 罗姆半导体 封装： 0805 120kΩ 100mW ±1% | 当前型号 | 0805 120kΩ ±1% 0.125W1/8W ±100ppm/℃ | 当前型号 |
| 型号： RC0805FR-07120KL 品牌： 国巨 封装： 120kohms 125mW 1per | 功能相似 | RC 系列 0805 0.125 W 120 kOhms 1% ±100 ppm/°C 表面贴装 厚膜 贴片电阻 | MCR10EZPF1203和RC0805FR-07120KL的区别 |
| 型号： CR0805-FX-1203ELF 品牌： 伯恩斯 封装： 0805 120kohms 1per | 功能相似 | SMD片式电阻, 0805 [2012公制], 120 kohm, CR Series, 150 V, 厚膜, 125 mW | MCR10EZPF1203和CR0805-FX-1203ELF的区别 |
| 型号： CRCW0805120KFKEA 品牌： 威世 封装： 0805 120kΩ 125mW ±1% | 功能相似 | 0805 格式 CRCW 系列 - 1% Paper T/R（10kΩ 至 5.6MΩ）高品质陶瓷金属上釉 保护盖上釉 极好的稳定性（70 °C 时，ΔR/R ≤ 1 % 1000 小时） 镍挡板层无铅焊接触点 纯锡镀层与无铅和含铅焊接工艺兼容70°C 时功率 | 0.125W ---|--- 电阻容差 | 1% 温度系数 | 100 ppm/°C 工作温度 | -55 → 155 °C 最大工作电压 | 150 V 尺寸（长x宽x厚） | 2 x 1.25 x 0.45mm ### 应用包括：电信设备 收音机和录音机，TV 调谐器 摄像机，表，袖珍计算器 汽车工业 计算机，仪器 | MCR10EZPF1203和CRCW0805120KFKEA的区别 |
