M80-8760322
数据手册.pdf
Harwin
连接器
M80-8760322中文资料参数规格
技术参数
触点数 3
极性 Male
触点电镀 Gold
额定电流 2.2A/触头
排数 1
针脚数 3
额定电流Max 3 A
额定电压 120 V
接触电阻Max 25 mΩ
封装参数
安装方式 Through Hole
引脚间距 2.01 mm
外形尺寸
长度 10 mm
宽度 3.98 mm
引脚间距 2.01 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
制造应用 -
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
REACH SVHC版本 2015/12/17
M80-8760322引脚图与封装图

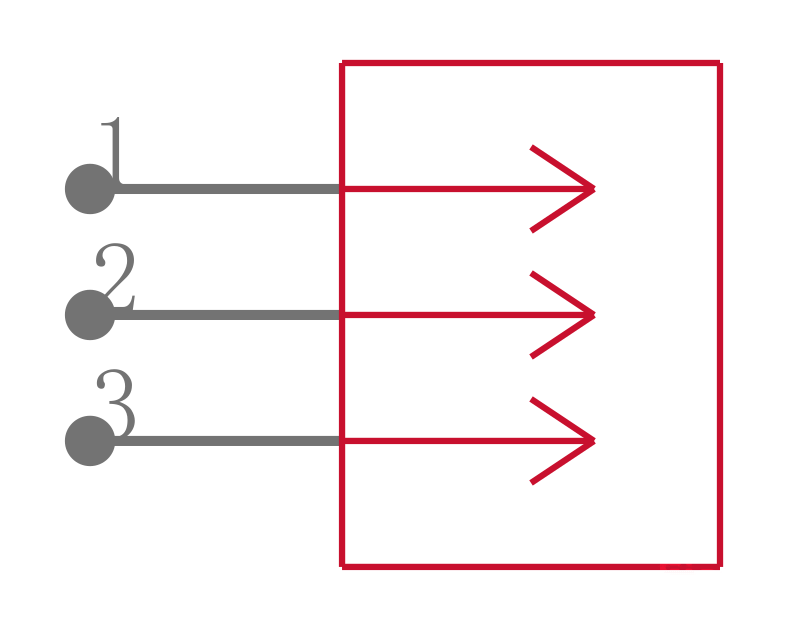

M80-8760322引脚图

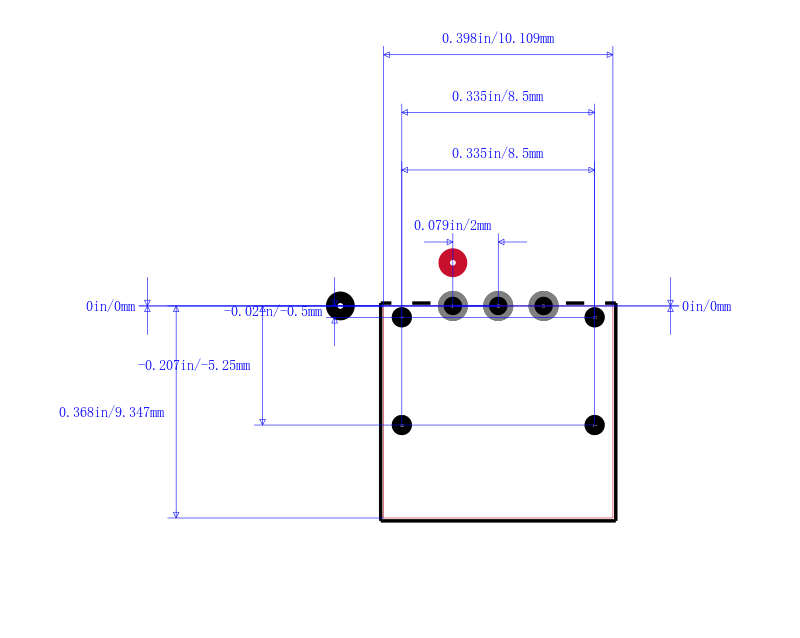

M80-8760322封装图
M80-8760322封装焊盘图
