MAX691EWE+

MAX691EWE+

数据手册.pdf

MAXIM INTEGRATED PRODUCTS  MAX691EWE+  监控器电路, 低电平有效复位, 4.75V-5.5V输入, SOIC-16

微处理器监控和复位电路（4.63V 至 4.67V），


欧时:
### 微处理器监控和复位电路（4.63V 至 4.67V），Maxim Integrated### 微处理器电源电压监控和复位电路电源电压监测和监控电路，用于台式机、便携式计算机和笔记本电脑、测试和测量仪器、便携式电池供电设备和多输出电源。电源电压探测器 电源电压监控器 电源监控器 微处理器监控 微处理器电压监控器 微控制器复位电路


得捷:
IC SUPERVISOR 1 CHANNEL 16SOIC


立创商城:
MAX691EWE+


贸泽:
Supervisory Circuits MPU Supervisor


e络盟:
芯片, 微处理器监控器, WSOIC-16


Chip1Stop:
Processor Supervisor 4.65V 4.65V 16-Pin SOIC W


TME:
Supervisor Integrated Circuit; push-pull; 4.75÷5.5VDC; SO16-W


DeviceMart:
IC MPU SUPERVISOR CIRCUIT 16SOIC


Win Source:
Supervisor Push-Pull, Push-Pull 1 Channel 16-SOIC


MAX691EWE+中文资料参数规格
技术参数

电源电压DC 5.50V max

额定功率 600 mW

供电电流 3.50 mA

针脚数 16

时钟频率 252 kHz

耗散功率 600 mW

阈值电压 4.65 V

输出电流Max 20 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.75.5.5 VDC

电源电压Max 5.5 V

电源电压Min 4.75 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10.5 mm

宽度 7.6 mm

高度 2.35 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

MAX691EWE+引脚图与封装图
MAX691EWE+引脚图

MAX691EWE+引脚图

MAX691EWE+封装图

MAX691EWE+封装图

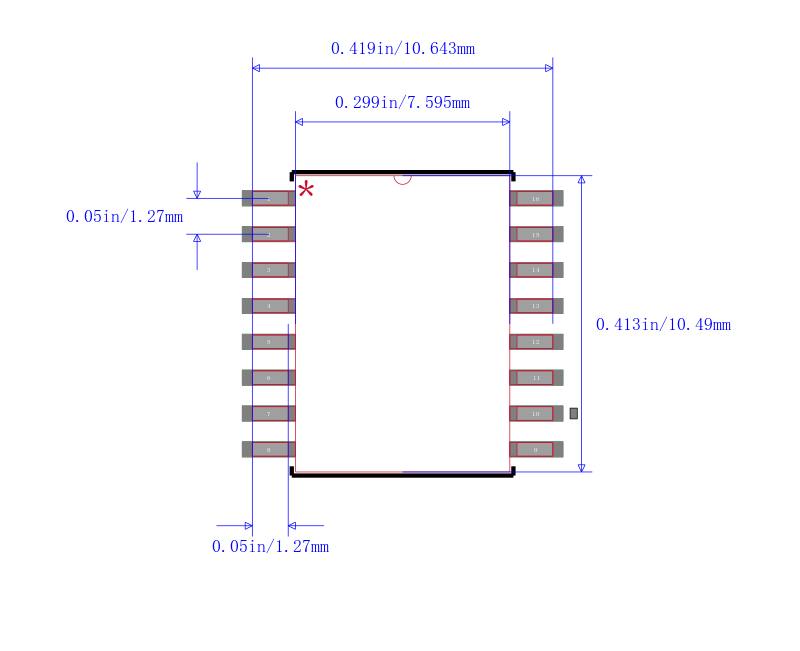

MAX691EWE+封装焊盘图

MAX691EWE+封装焊盘图

在线购买MAX691EWE+
型号 制造商 描述 购买
MAX691EWE+ Maxim Integrated 美信 MAXIM INTEGRATED PRODUCTS  MAX691EWE+  监控器电路, 低电平有效复位, 4.75V-5.5V输入, SOIC-16 搜索库存
替代型号MAX691EWE+
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MAX691EWE+

品牌： Maxim Integrated 美信

封装： SOIC 5.5V 16Pin

当前型号

MAXIM INTEGRATED PRODUCTS  MAX691EWE+  监控器电路, 低电平有效复位, 4.75V-5.5V输入, SOIC-16

当前型号

型号： MAX691CWE+T

品牌： 美信

封装： SOIC 16Pin

完全替代

Processor Supervisor 4.65V 4.65V 16Pin SOIC W T/R

MAX691EWE+和MAX691CWE+T的区别

型号： MAX691EWE

品牌： 美信

封装： SOIC 5.5V 16Pin

完全替代

微处理器监控电路 Microprocessor Supervisory Circuits

MAX691EWE+和MAX691EWE的区别

型号： MAX691CWE+

品牌： 美信

封装： SOIC 4.75V 16Pin

类似代替

MAXIM INTEGRATED PRODUCTS  MAX691CWE+  监视器电路, 低态有效复位, 4.75 V-5.5 V输入, SOIC-16

MAX691EWE+和MAX691CWE+的区别
