MMSTA06T146
数据手册.pdf
ROHM Semiconductor
罗姆半导体
分立器件
MMSTA06T146中文资料参数规格
技术参数
频率 100 MHz
额定电压DC 80.0 V
额定电流 500 mA
针脚数 3
极性 NPN
耗散功率 200 mW
击穿电压集电极-发射极 80 V
集电极最大允许电流 0.5A
最小电流放大倍数hFE 100 @100mA, 1V
最大电流放大倍数hFE 100 @10mA, 1V
额定功率Max 350 mW
直流电流增益hFE 100
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 350 mW
封装参数
安装方式 Surface Mount
引脚数 3
封装 SOT-23-3
外形尺寸
封装 SOT-23-3
物理参数
工作温度 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
MMSTA06T146引脚图与封装图

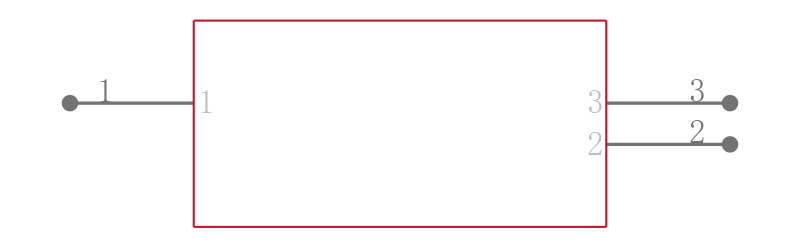

MMSTA06T146引脚图

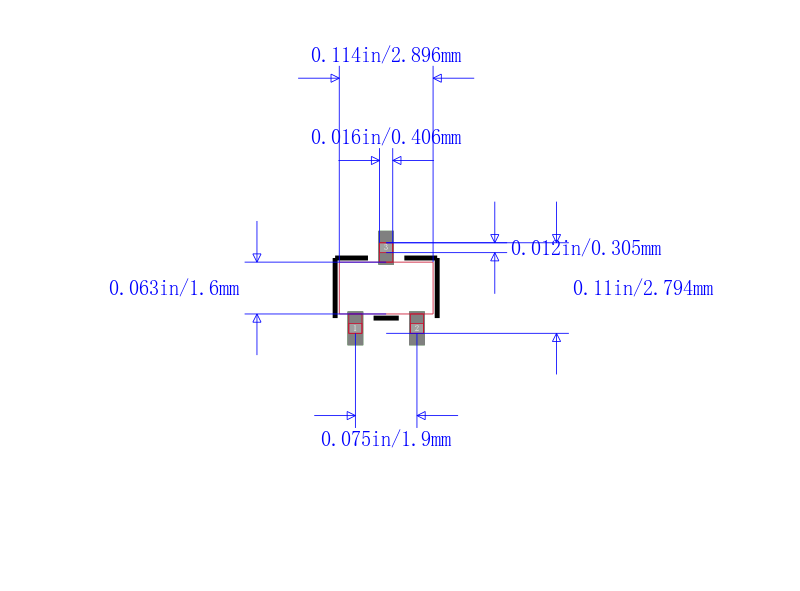

MMSTA06T146封装图

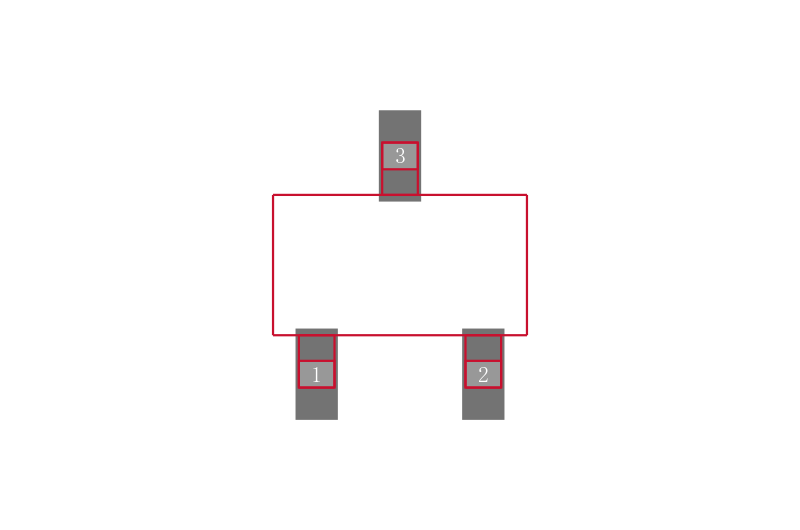

MMSTA06T146封装焊盘图
在线购买MMSTA06T146
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MMSTA06T146 | ROHM Semiconductor 罗姆半导体 | ROHM MMSTA06T146 单晶体管 双极, NPN, 80 V, 100 MHz, 200 mW, 100 mA, 100 hFE | 搜索库存 |
替代型号MMSTA06T146
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MMSTA06T146 品牌： ROHM Semiconductor 罗姆半导体 封装： SST NPN 80V 500mA 350mW | 当前型号 | ROHM MMSTA06T146 单晶体管 双极, NPN, 80 V, 100 MHz, 200 mW, 100 mA, 100 hFE | 当前型号 |
| 型号： SSTA06T116 品牌： 罗姆半导体 封装： SST NPN 80V 500mA 350mW | 完全替代 | SSTA06 系列 80 V 0.5 A 表面贴装 NPN 通用 晶体管 - SST-3 | MMSTA06T146和SSTA06T116的区别 |
| 型号： 2SD1782KT146R 品牌： 罗姆半导体 封装： SMT NPN 80V 500mA 200mW | 类似代替 | NPN 小信号晶体管，Rohm### 双极晶体管，ROHM | MMSTA06T146和2SD1782KT146R的区别 |
| 型号： 2SD1782KT146Q 品牌： 罗姆半导体 封装： TO-236-3 NPN 80V 500mA 200mW | 类似代替 | ROHM 2SD1782KT146Q 单晶体管 双极, NPN, 80 V, 120 MHz, 200 mW, 500 mA, 120 hFE | MMSTA06T146和2SD1782KT146Q的区别 |
