MAX6198AESA+
数据手册.pdfMaxim Integrated(美信)
主动器件
MAX6198AESA+中文资料参数规格
技术参数
电源电压DC 2.70V min
容差 ±0.05 %
输出电压 4.096 V
输出电流 500 µA
供电电流 35 µA
通道数 1
针脚数 8
输入电压Max 12.6 V
输出电压Max 4.1 V
输出电压Min 4.096 V
输出电流Max 500 µA
工作温度Max 85 ℃
工作温度Min -40 ℃
精度 ±2 mV
输入电压 4.296V ~ 12.6V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
长度 5 mm
宽度 4 mm
高度 1.5 mm
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 85℃ TA
温度系数 ±2 ppm/℃
其他
产品生命周期 Unknown
包装方式 Each
制造应用 Industrial, Power Management, Portable Devices
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
MAX6198AESA+引脚图与封装图

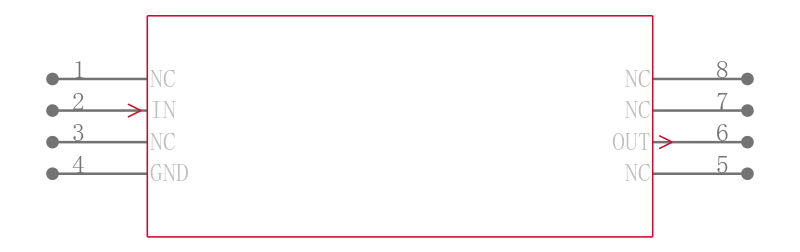

MAX6198AESA+引脚图
MAX6198AESA+封装图
MAX6198AESA+封装焊盘图
