MAX620CPN
数据手册.pdfMaxim Integrated(美信)
主动器件
MAX620CPN中文资料参数规格
技术参数
电源电压DC 16.5V max
上升/下降时间 1.7µs, 2.5µs
输出接口数 4
耗散功率 640 mW
上升时间 1700 ns
输出电流Max 0.025 A
下降时间 2500 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 16.5V
电源电压Min 4.5 V
封装参数
安装方式 Through Hole
引脚数 18
封装 PDIP-18
外形尺寸
封装 PDIP-18
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
MAX620CPN引脚图与封装图

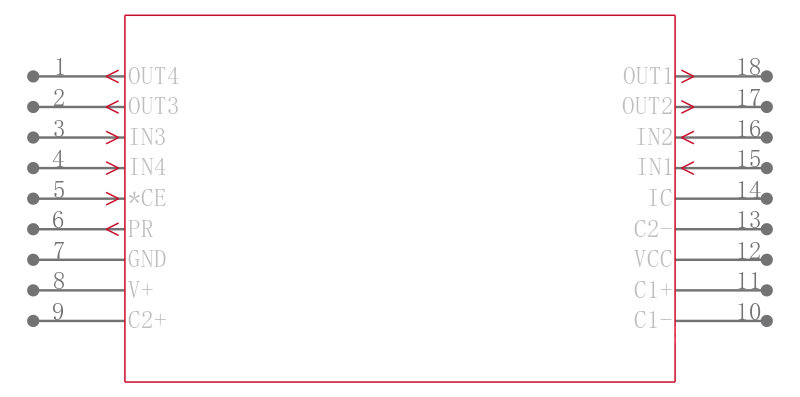

MAX620CPN引脚图
MAX620CPN封装图

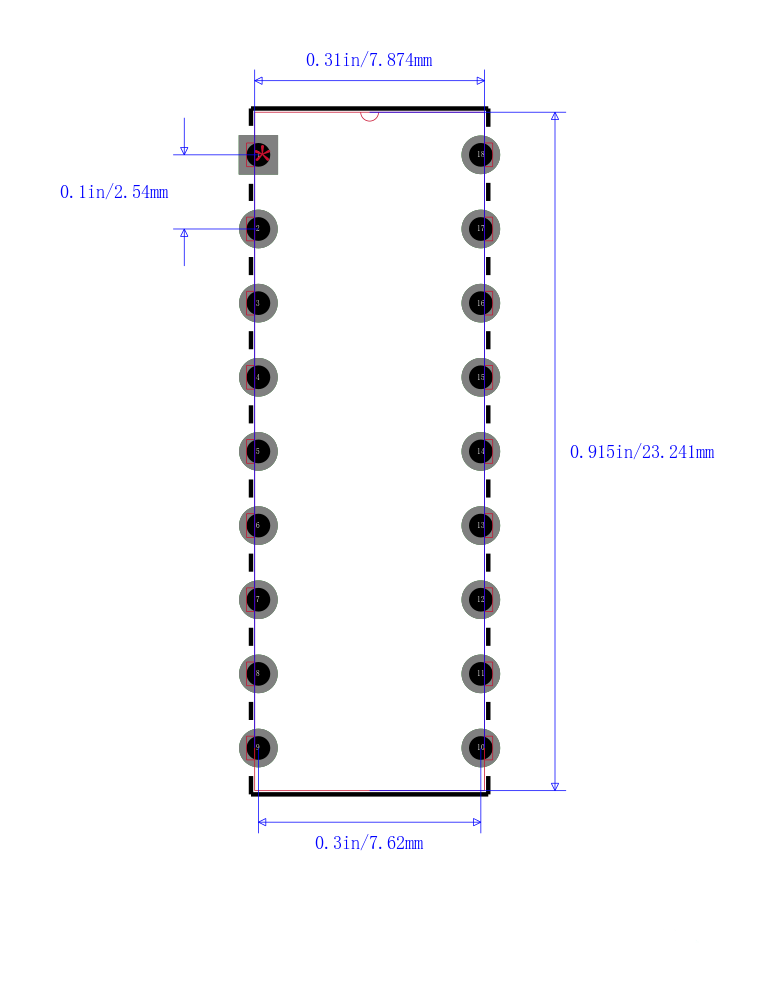

MAX620CPN封装焊盘图
在线购买MAX620CPN
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MAX620CPN | Maxim Integrated 美信 | 四，高边MOSFET驱动器 Quad, High-Side MOSFET Drivers | 搜索库存 |
替代型号MAX620CPN
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MAX620CPN 品牌： Maxim Integrated 美信 封装： PDIP 16.5V 18Pin | 当前型号 | 四，高边MOSFET驱动器 Quad, High-Side MOSFET Drivers | 当前型号 |
| 型号： MAX620CPN+ 品牌： 美信 封装： PDIP 16.5V 18Pin | 完全替代 | 门驱动器 Quad High-Side MOSFET Driver | MAX620CPN和MAX620CPN+的区别 |
