M74HC374B1R中文资料参数规格
技术参数
频率 25 MHz
电源电压DC 3.30 V, 6.00 V max
输出电流 7.80 mA
电路数 8
时钟频率 90 MHz
位数 8
极性 Non-Inverting
输入电容 5 pF
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Through Hole
引脚数 20
封装 DIP-20
外形尺寸
长度 25.4 mm
宽度 7.1 mm
高度 3.93 mm
封装 DIP-20
物理参数
工作温度 -55℃ ~ 125℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
M74HC374B1R引脚图与封装图

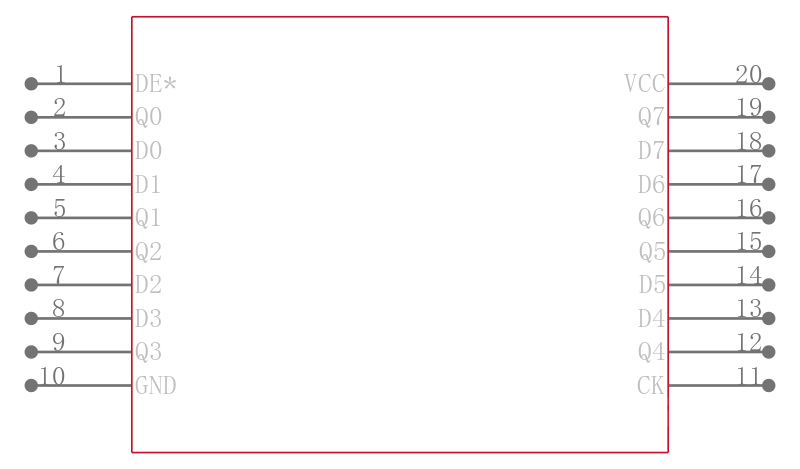

M74HC374B1R引脚图
M74HC374B1R封装图

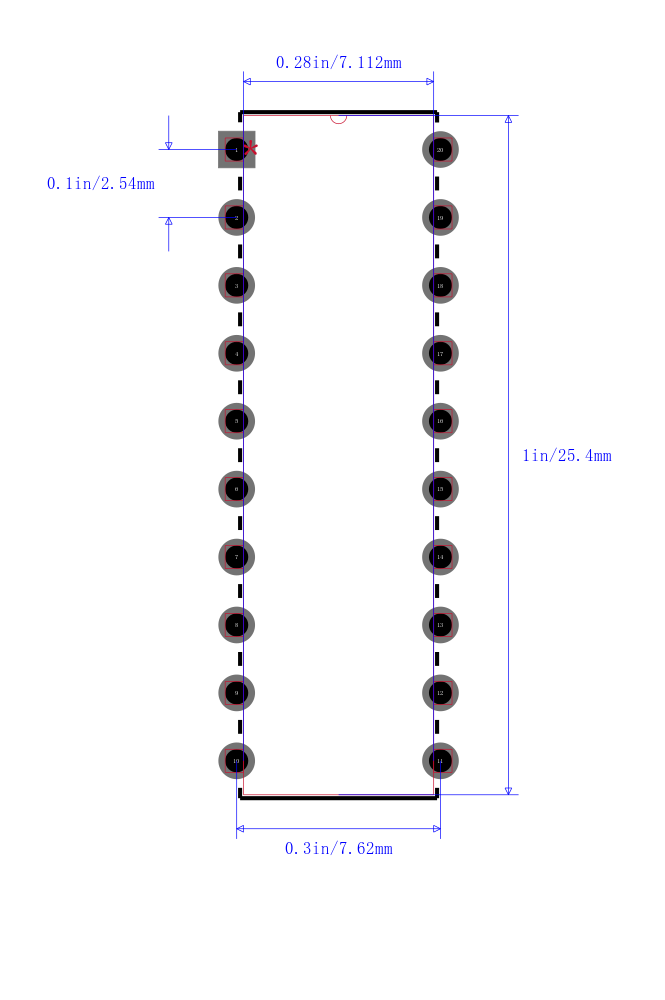

M74HC374B1R封装焊盘图
在线购买M74HC374B1R
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| M74HC374B1R | ST Microelectronics 意法半导体 | 八路D型触发器具有三态输出HC374非反相FLOP - HC534反转 OCTAL D-TYPE FLIP FLOP WITH 3 STATE OUTPUT HC374 NON INVERTING - HC534 INVERTING | 搜索库存 |
替代型号M74HC374B1R
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： M74HC374B1R 品牌： ST Microelectronics 意法半导体 封装： DIP 8Bit 3.3V 20Pin | 当前型号 | 八路D型触发器具有三态输出HC374非反相FLOP - HC534反转 OCTAL D-TYPE FLIP FLOP WITH 3 STATE OUTPUT HC374 NON INVERTING - HC534 INVERTING | 当前型号 |
| 型号： SN74HC374N 品牌： 德州仪器 封装： DIP 8Bit 2V to 6V 20Pin | 功能相似 | TEXAS INSTRUMENTS SN74HC374N 触发器, 三态非反相, 正沿, D, 19 ns, 70 MHz, 7.8 mA, DIP, 20 引脚 | M74HC374B1R和SN74HC374N的区别 |
| 型号： CD74HC374E 品牌： 德州仪器 封装： DIP 8Bit 5V 20Pin | 功能相似 | TEXAS INSTRUMENTS CD74HC374E 触发器, 三态非反相, 正沿, D, 15 ns, 60 MHz, 7.8 mA, DIP, 20 引脚 | M74HC374B1R和CD74HC374E的区别 |
| 型号： MC74HC374ANG 品牌： 安森美 封装： DIP 8Bit 2V 20Pin | 功能相似 | 八路三态非反相D触发器高性能硅栅CMOS Octal 3−State Non−Inverting D Flip−Flop High−Performance Silicon−Gate CMOS | M74HC374B1R和MC74HC374ANG的区别 |
