M74HC174B1R

M74HC174B1R

数据手册.pdf

HEX D型触发器与Clear FLOP HEX D-TYPE FLIP FLOP WITH CLEAR

Thanks to STMicroelectronics and their flip flop device, you can ensure that your state information is saved and available for later use. It has a single-ended output signal. This flip flop has a minimum operating temperature of -55 °C and a maximum of 125 °C. This device comes in tube packaging. This non-inverting device has a typical operating supply voltage of 2.5|3.3|5 V. Its minimum operating supply voltage of 2 V, while its maximum is 6 V. It has 6 channels per chip.

M74HC174B1R中文资料参数规格
技术参数

频率 66 MHz

电源电压DC 5.00 V, 6.00 V max

输出接口数 6

输出电流 5.2 mA

电路数 7

时钟频率 66 MHz

位数 6

极性 Non-Inverting

逻辑门个数 6

输入电容 5 pF

输入数 6

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Through Hole

引脚数 16

封装 DIP-16

外形尺寸

长度 20 mm

宽度 0.5 in

高度 5.1 mm

封装 DIP-16

物理参数

重量 0.004535924 kg

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

M74HC174B1R引脚图与封装图

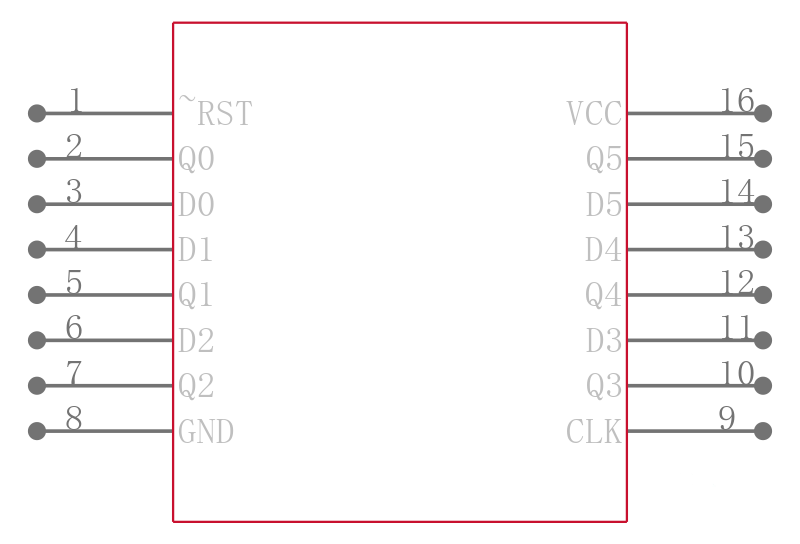

M74HC174B1R引脚图

M74HC174B1R引脚图

M74HC174B1R封装图

M74HC174B1R封装图

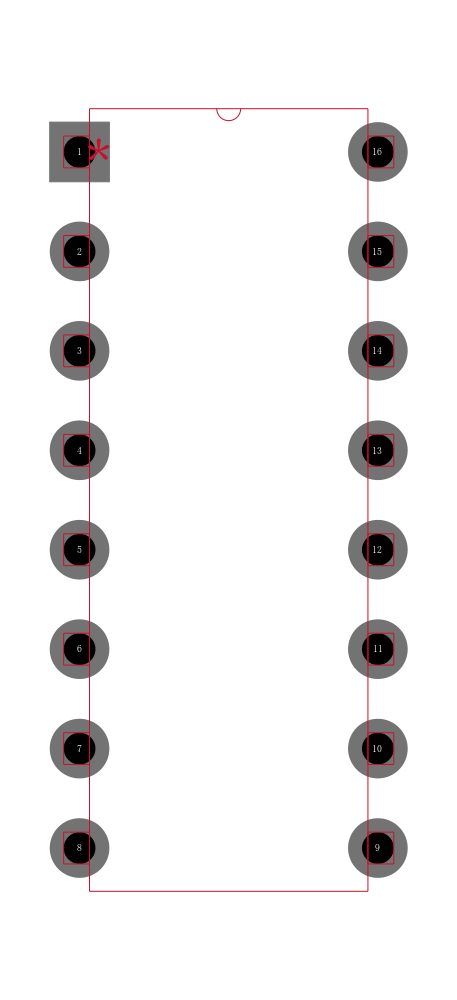

M74HC174B1R封装焊盘图

M74HC174B1R封装焊盘图

在线购买M74HC174B1R
型号 制造商 描述 购买
M74HC174B1R ST Microelectronics 意法半导体 HEX D型触发器与Clear FLOP HEX D-TYPE FLIP FLOP WITH CLEAR 搜索库存
替代型号M74HC174B1R
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： M74HC174B1R

品牌： ST Microelectronics 意法半导体

封装： DIP 6Bit 5V 16Pin

当前型号

HEX D型触发器与Clear FLOP HEX D-TYPE FLIP FLOP WITH CLEAR

当前型号

型号： SN74HC109N

品牌： 德州仪器

封装： DIP 2Bit 2V to 6V 16Pin

功能相似

TEXAS INSTRUMENTS  SN74HC109N  触发器, 清零和预设, 互补输出, 正沿, JK, 12 ns, 29 MHz, 5.2 mA, DIP, 16 引脚

M74HC174B1R和SN74HC109N的区别

型号： SN74HC174D

品牌： 德州仪器

封装： SOIC 6Bit 2V to 6V 16Pin

功能相似

TEXAS INSTRUMENTS  SN74HC174D  触发器, 清零和预设, 非反相, 正沿, D, 14 ns, 29 MHz, 5.2 mA, SOIC, 16 引脚

M74HC174B1R和SN74HC174D的区别

型号： SN74LS375N

品牌： 德州仪器

封装：

功能相似

TEXAS INSTRUMENTS  SN74LS375N  逻辑芯片, 双稳态锁存器, 四路, 16DIP

M74HC174B1R和SN74LS375N的区别
