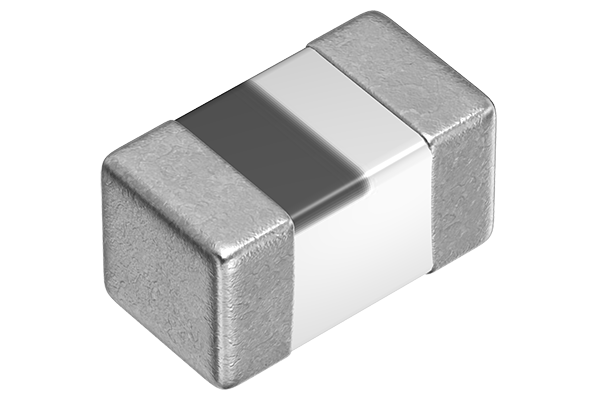

MLG1005S10NJT000

MLG1005S10NJT000

数据手册.pdf
TDK(东电化) 被动器件

固定电感器

固定器


立创商城:
10nH ±5% 220mΩ


得捷:
FIXED IND 10NH 500MA 350MOHM SMD


艾睿:
Inductor High Frequency Chip Unshielded Multi-Layer 0.01uH 5% 100MHz 8Q-Factor Ceramic 0.5A 0.35Ohm DCR 0402 T/R


安富利:
MLG1005S10NJT000


Verical:
Inductor High Frequency Chip Unshielded Multi-Layer 0.01uH 5% 100MHz 8Q-Factor Ceramic 0.5A 0.35Ohm DCR 0402 T/R


Electro Sonic:
Inductor High Frequency Chip Unshielded Multi-Layer 10nH 5% 100MHz 8Q-Factor Ceramic 500mA 350mOhm DCR 0402 T/R


Win Source:
FIXED IND 10NH 500MA 350 MOHM


MLG1005S10NJT000中文资料参数规格
技术参数

额定电流 500 mA

容差 ±5 %

电感 10 nH

自谐频率 2.5 GHz

Q值 8

产品系列 MLG

电感公差 ±5 %

测试频率 100 MHz

电阻DC） ≤350 mΩ

精度 ±5 %

电阻DC Max 350 mΩ

封装参数

安装方式 Surface Mount

封装公制 1005

封装 0402

外形尺寸

长度 1 mm

宽度 0.5 mm

高度 0.5 mm

封装公制 1005

封装 0402

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Commercial Grade

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

MLG1005S10NJT000引脚图与封装图
MLG1005S10NJT000引脚图

MLG1005S10NJT000引脚图

MLG1005S10NJT000封装图

MLG1005S10NJT000封装图

MLG1005S10NJT000封装焊盘图

MLG1005S10NJT000封装焊盘图

在线购买MLG1005S10NJT000
型号 制造商 描述 购买
MLG1005S10NJT000 TDK 东电化 固定电感器 搜索库存
替代型号MLG1005S10NJT000
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MLG1005S10NJT000

品牌： TDK 东电化

封装： 0402 10nH 500mA

当前型号

固定电感器

当前型号

型号： ELJ-RF10NJFB

品牌： 松下

封装： 0402 10nH 2.8GHz

功能相似

Inductor High Frequency Chip Laser Cut 10nH 5% 100MHz 8Q-Factor Ceramic 320mA 410mOhm DCR 0402 T/R

MLG1005S10NJT000和ELJ-RF10NJFB的区别
