M74HC11B1R中文资料参数规格
技术参数
电源电压DC 5.00 V
输出接口数 1
输出电流 5.20 mA
电路数 3
逻辑门个数 3
输入数 3
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Through Hole
引脚数 14
封装 DIP-14
外形尺寸
长度 20 mm
宽度 7.1 mm
高度 5.1 mm
封装 DIP-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Obsolete
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
M74HC11B1R引脚图与封装图

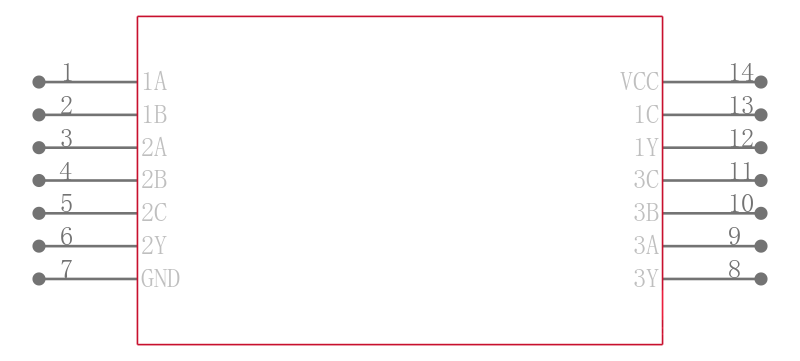

M74HC11B1R引脚图

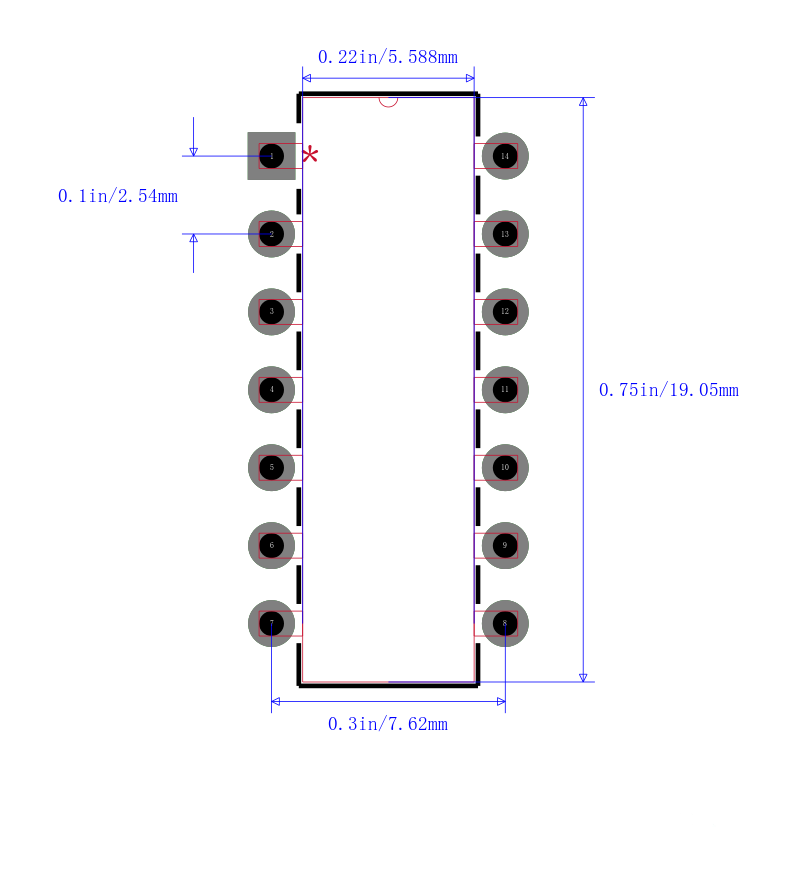

M74HC11B1R封装图
M74HC11B1R封装焊盘图
在线购买M74HC11B1R
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| M74HC11B1R | ST Microelectronics 意法半导体 | 三路3输入与门 TRIPLE 3-INPUT AND GATE | 搜索库存 |
替代型号M74HC11B1R
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： M74HC11B1R 品牌： ST Microelectronics 意法半导体 封装： DIP 5V 14Pin | 当前型号 | 三路3输入与门 TRIPLE 3-INPUT AND GATE | 当前型号 |
| 型号： SN74HC11N 品牌： 德州仪器 封装： DIP 2V to 6V 14Pin | 功能相似 | TEXAS INSTRUMENTS SN74HC11N.. 逻辑芯片, 三3输入与门 | M74HC11B1R和SN74HC11N的区别 |
| 型号： CD74HC11E 品牌： 德州仪器 封装： PDIP-14 2V to 6V 14Pin | 功能相似 | 74HC 系列逻辑门，Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列标准逻辑门。 74HC 系列使用硅门 CMOS 技术，以实现类似于 LSTTL 系列的工作速度，但具有标准 CMOS 集成电路的低功耗。### 74HC 系列 | M74HC11B1R和CD74HC11E的区别 |
| 型号： 74F08PC 品牌： 飞兆/仙童 封装： DIP 5V 14Pin | 功能相似 | 四2输入与门 Quad 2-Input AND Gate | M74HC11B1R和74F08PC的区别 |
